ATEMAG | SKU: ATG-QFL-HEI-90

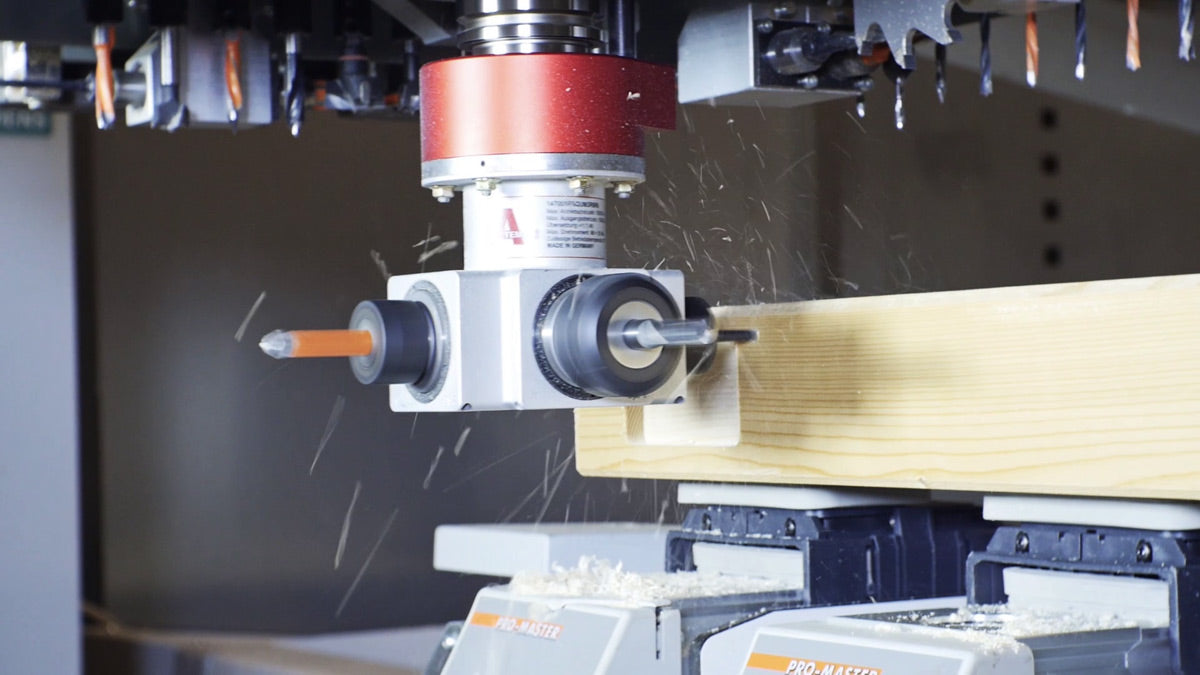

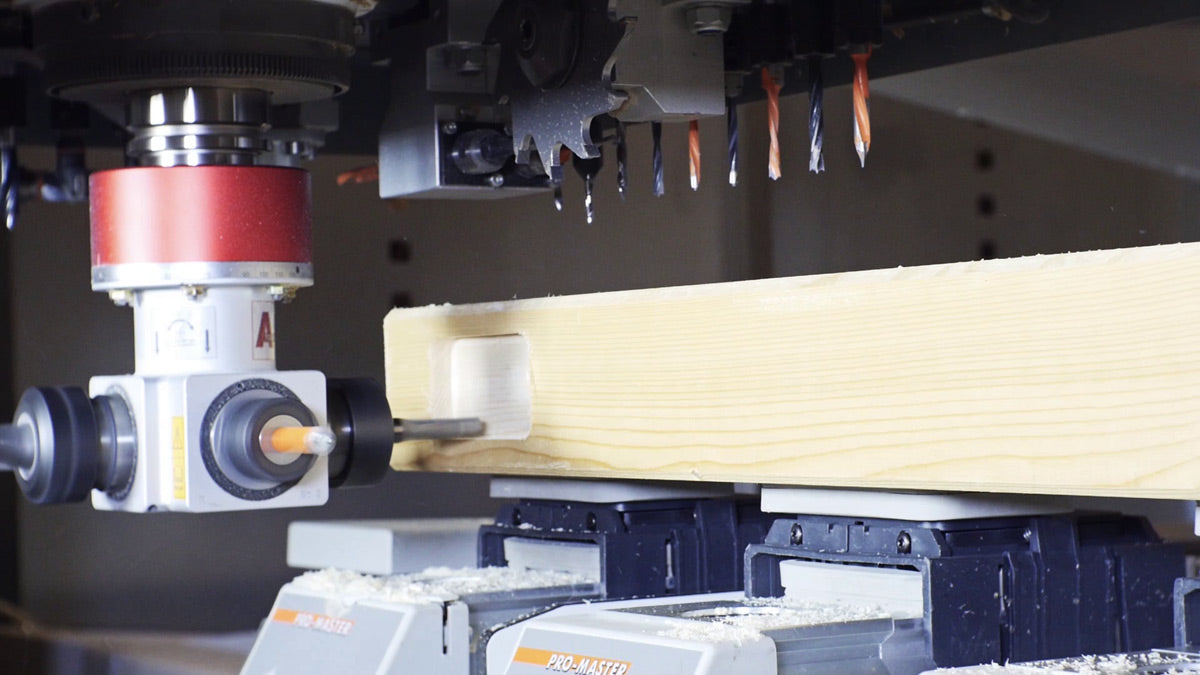

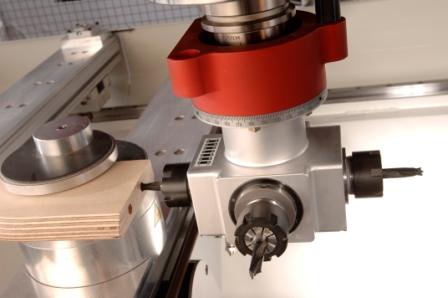

ATEMAG Quattro Function Line CNC-Aggregat für Heian Bearbeitungszentren

€3.900,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Ausführung

Winkel 90°

Auf Lager · sofort versandfertig

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Function Line Neuware Passend für Heian

ATEMAG Quattro Function Line CNC-Aggregat für Heian Bearbeitungszentren

Winkelaggregat mit vier horizontalen Werkzeugausgängen (2x Bohrer / 2x Fräser) · Bearbeitung ohne Werkzeugwechsel · Maschinenanbindung HSK 63F für Heian

12.000 U/min

Antriebsdrehzahl

18.000 U/min

Spindeldrehzahl

20 Nm

Drehmoment max.

i = 1:1,48

Übersetzung

4x horizontal

Werkzeugausgänge

Konstruktionsmerkmale

Vier Werkzeugausgänge, Winkel 90° – 2x Bohrer, 2x Fräser

Werkzeugaufnahme ER25, ER32

Flexible Bearbeitung ohne Werkzeugwechsel dank vier Ausgängen

Drehrichtung links/rechts, Drehmomentstütze um 360° positionierbar

Standardanbindung HSK 63F, werkseitig auf Heian Bearbeitungszentren ausgelegt

Schmierungsart Fett (Lebensdauerfettfüllung), max. Betriebstemperatur 85°C

Produktbeschreibung

Das ATEMAG Quattro Function Line CNC-Aggregat ist ein Winkelaggregat mit vier horizontalen Werkzeugausgängen für flexible und anspruchsvolle Bearbeitungsprozesse ohne Werkzeugwechsel. Zwei Ausgänge sind für Bohrwerkzeuge, zwei für Fräswerkzeuge ausgelegt.

Durch die Kombination von bis zu vier unterschiedlich bestückten Werkzeugen in einem Aggregat lassen sich komplexe Bearbeitungsfolgen ohne Werkzeugwechsel abbilden – das reduziert Taktzeiten und erhöht die Wirtschaftlichkeit des Bearbeitungszentrums deutlich.

Diese Ausführung ist mit der Standard-Maschinenanbindung HSK 63F auf Heian Bearbeitungszentren abgestimmt. Andere Anbindungen (z. B. SK 30, HSK 63E) sind gegen Aufpreis auf Anfrage erhältlich.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Kompatible Heian Baureihen (Auszug)

NC-131PMC NC-151 NC-442P

Auszug bekannter Heian-Baureihen mit HSK-63F-Aggregatspindel. Heian Corporation, Japan. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.

Technische Daten

Antriebsdrehzahl	max. 12.000 U/min
Spindeldrehzahl	max. 18.000 U/min
Übersetzung	i = 1:1,48
Drehmoment	max. 20 Nm
Drehrichtung	links/rechts
Werkzeugausgänge	4x horizontal (2x Bohrer, 2x Fräser)
Werkzeugaufnahme	ER25, ER32
Max. Betriebstemperatur	85°C
Lieferumfang	Aggregat inkl. Maschinenanbindung HSK 63F für Heian
Zustand	Neu

Anwendungsbereiche

BohrenFräsenCNC-AggregatHeian

Artikelinformationen

Hersteller (Aggregat)	ATEMAG AG, Hofstetten
Kompatibel mit	Heian Bearbeitungszentren
Maschinenart	CNC-Bearbeitungszentrum
Zustand	Neu
Artikelnummer	ATG-QFL-HEI-90
