ATEMAG | SKU: ATG-EZF-MOR-90

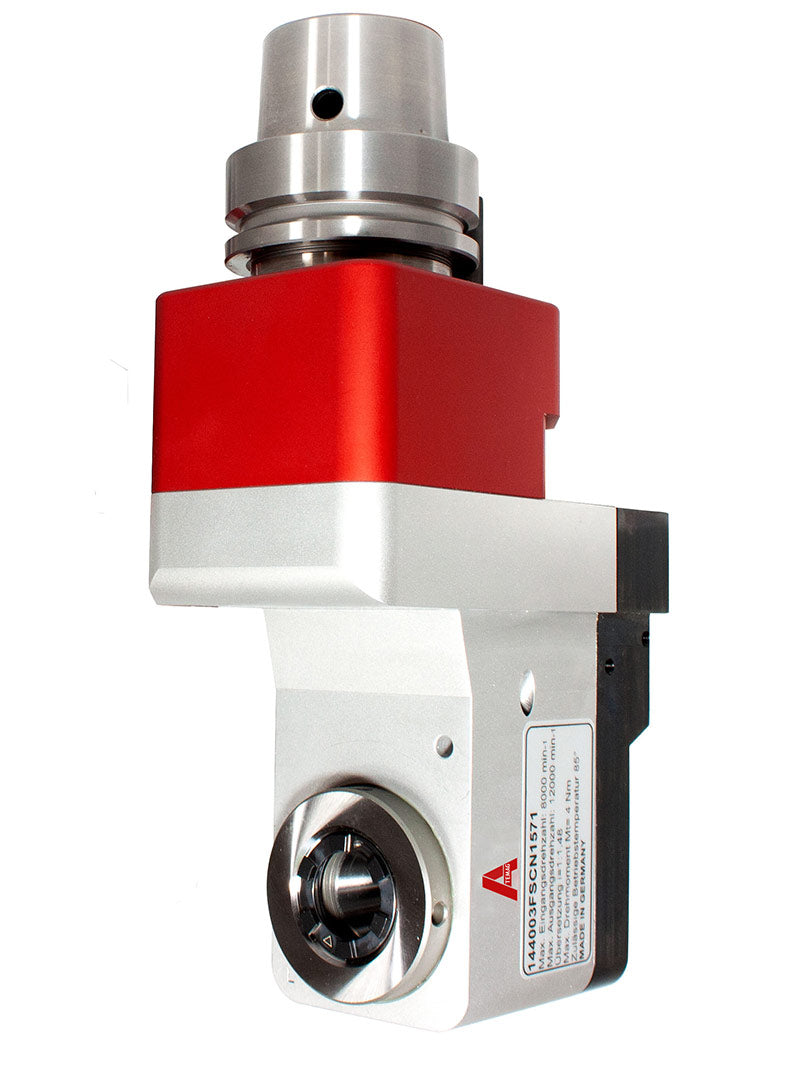

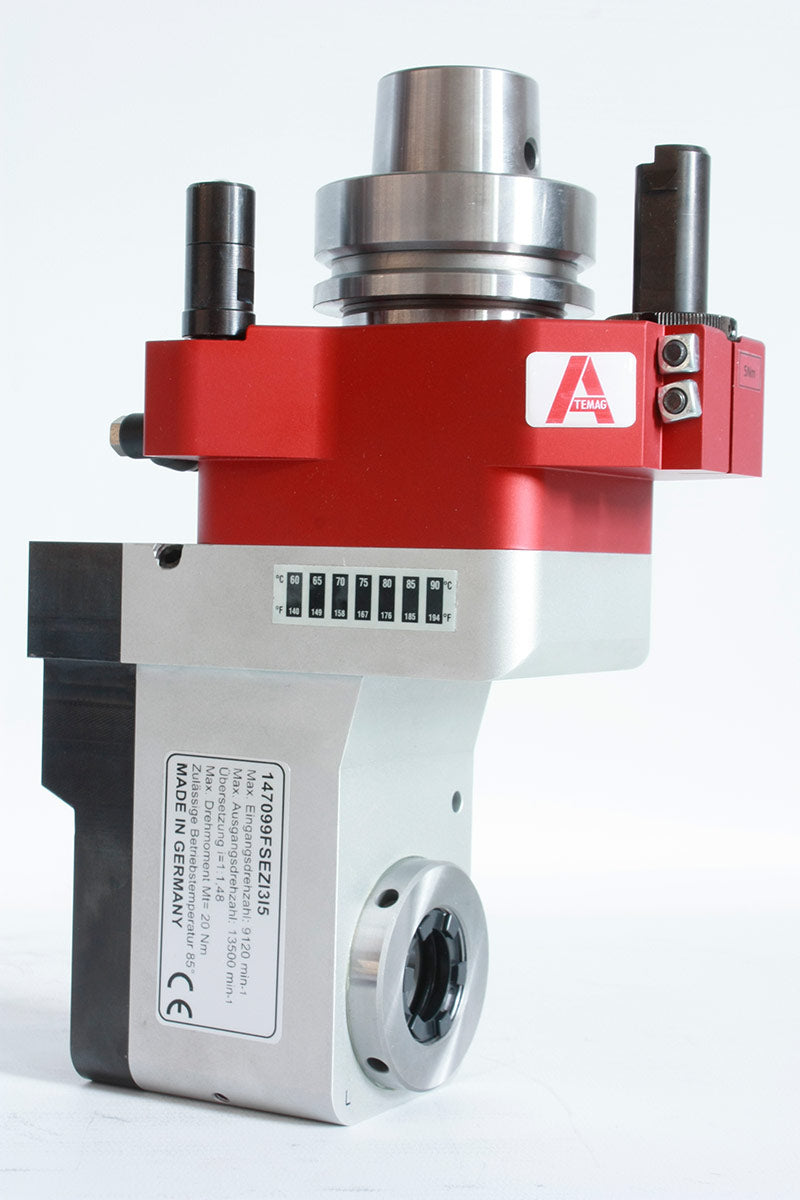

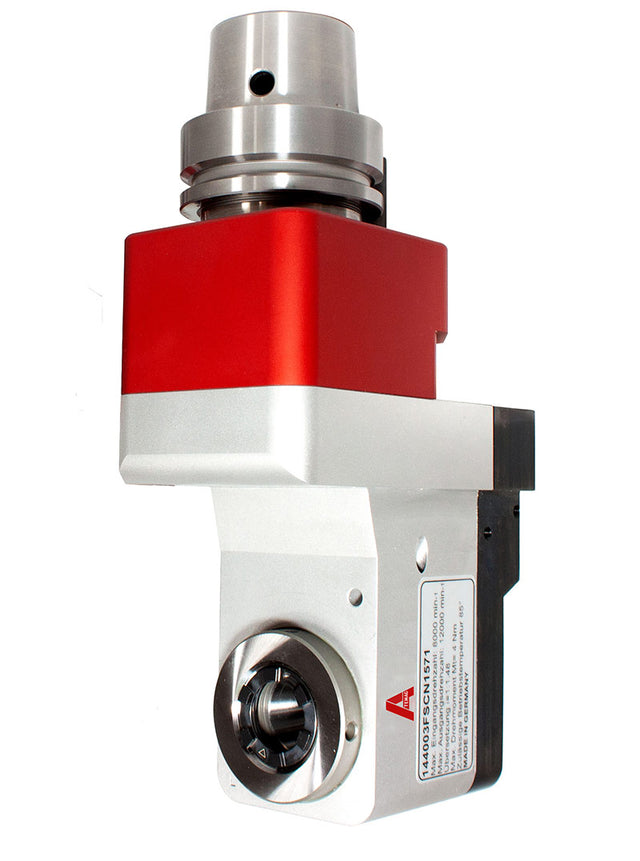

ATEMAG Extra Zero Function Line CNC-Schlosskastenaggregat für Morbidelli Bearbeitungszentren

€3.430,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Ausführung

Winkel 90°

Auf Lager · sofort versandfertig

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Function Line Neuware Passend für Morbidelli

ATEMAG Extra Zero Function Line CNC-Aggregat für Morbidelli Bearbeitungszentren

Schlosskastenaggregat mit zwei horizontalen Werkzeugausgängen · Werkzeugspindel axial fluchtend mit Konus · Maschinenanbindung für Morbidelli

9.120 U/min

Eingangsdrehzahl

13.500 U/min

Ausgangsdrehzahl

20 Nm

Drehmoment max.

i = 1:1,48

Übersetzung

2 / fix

Werkzeugausgänge

Konstruktionsmerkmale

Zwei horizontale Werkzeugausgänge speziell für Schlosskastenfräsung und Staketenbohrung

Werkzeugspindel axial fluchtend mit dem Konus

Bauform erlaubt Einsatz langer Werkzeuge bei kleinem Störkreisdurchmesser

Werkzeuganbindung ER25 innen oder ER16 innen

Bohr- und Fräsarbeiten auch bei begrenztem Maschinenraum möglich

Maschinenanbindung werkseitig auf Morbidelli Bearbeitungszentren ausgelegt

Produktbeschreibung

Das ATEMAG Extra Zero Function Line ist ein Schlosskastenaggregat mit zwei horizontalen Werkzeugausgängen, speziell für Schlosskastenfräsung und Staketenbohrung. Die Werkzeugspindel ist axial fluchtend mit dem Konus angeordnet, wodurch die Bauform den Einsatz langer Werkzeuge bei besonders kleinem Störkreisdurchmesser erlaubt.

Typische Einsatzgebiete sind Schlosskastenfräsen und Stulpfräsen in der Kante bei Türen, Staketenbohrungen in Wange oder Handlauf bei Treppen sowie Dübelbohrungen und Bohrungen für Einlegeböden im Möbelbau. Auch Bohr- und Fräsarbeiten bei beengten Platzverhältnissen in der Maschine sind möglich. Diese Ausführung ist mit der Standard-Maschinenanbindung auf Morbidelli Bearbeitungszentren abgestimmt.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Technische Daten

Eingangsdrehzahl	max. 9.120 U/min
Ausgangsdrehzahl	max. 13.500 U/min
Übersetzung	i = 1:1,48
Drehmoment	max. 20 Nm
Drehmomentstütze	4 x 90° zum Werkzeug positionierbar
Bearbeitungswinkel	90°
Werkzeugausgänge	2 / fix
Werkzeugaufnahme	ER25 innen, ER16 innen
Max. Betriebstemperatur	85°C
Lieferumfang	Aggregat inkl. Maschinenanbindung für Morbidelli
Zustand	Neu

Anwendungsbereiche

Bohren Fräsen Schlosskastenfräsen CNC-Aggregat Morbidelli

Kompatible Morbidelli Baureihen (Auszug)

M100 N200

Auszug bekannter Morbidelli-Baureihen mit passender Aggregatspindel. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.

Artikelinformationen

Hersteller (Aggregat)	ATEMAG AG, Hofstetten
Kompatibel mit	Morbidelli Bearbeitungszentren
Maschinenart	CNC-Bearbeitungszentrum
Zustand	Neu

ATEMAG Extra Zero Function Line CNC-Schlosskastenaggregat für Morbidelli Bearbeitungszentren
