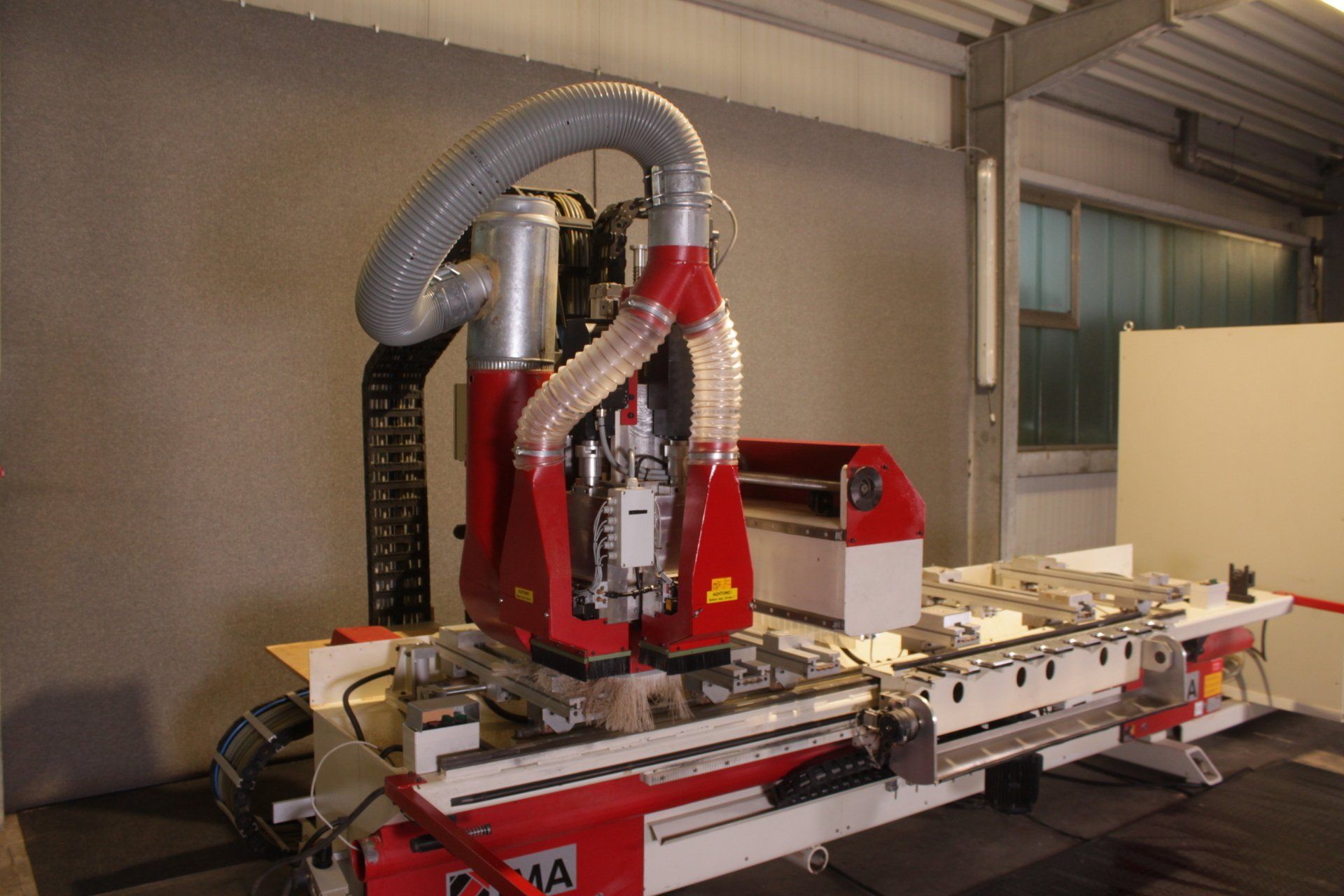

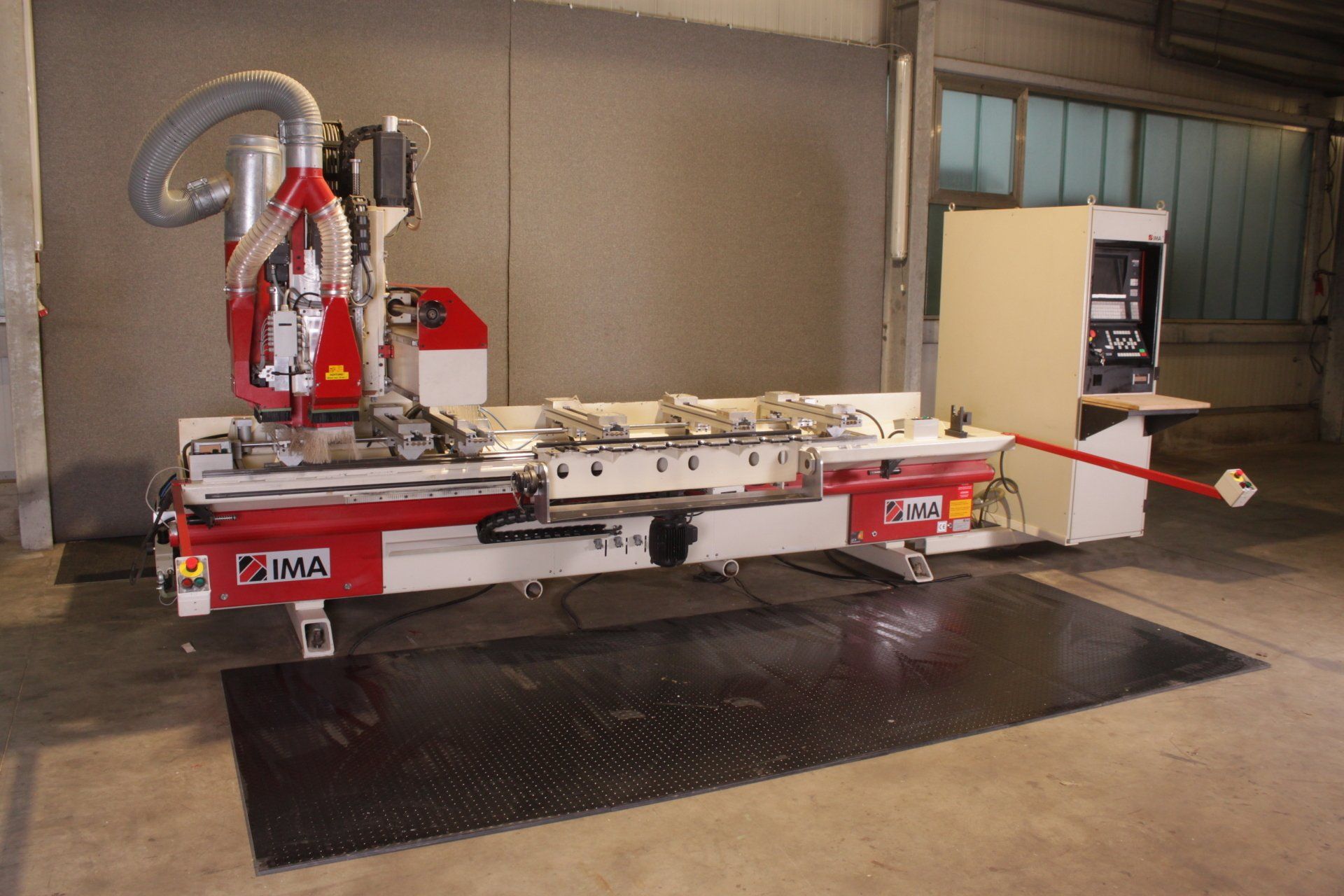

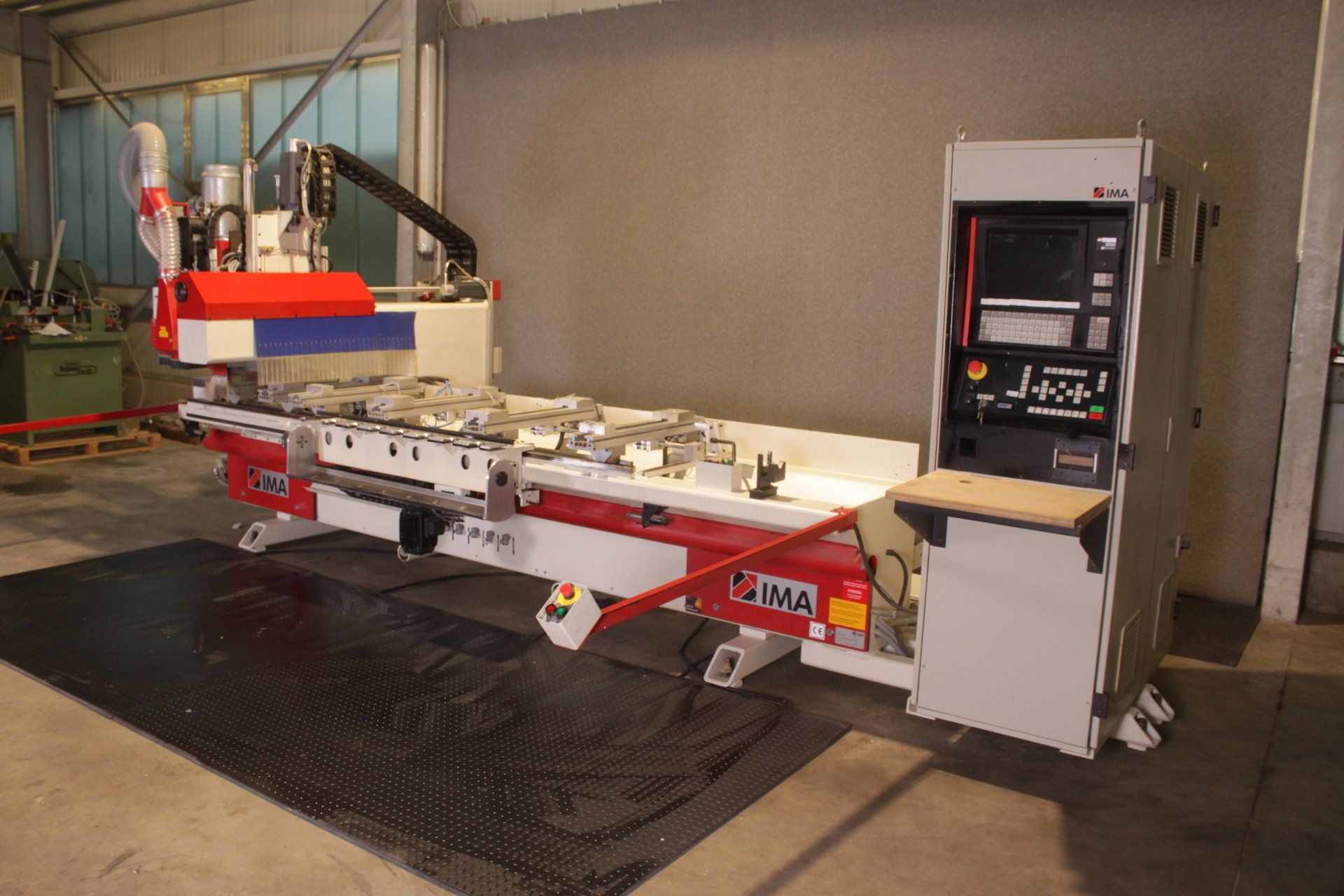

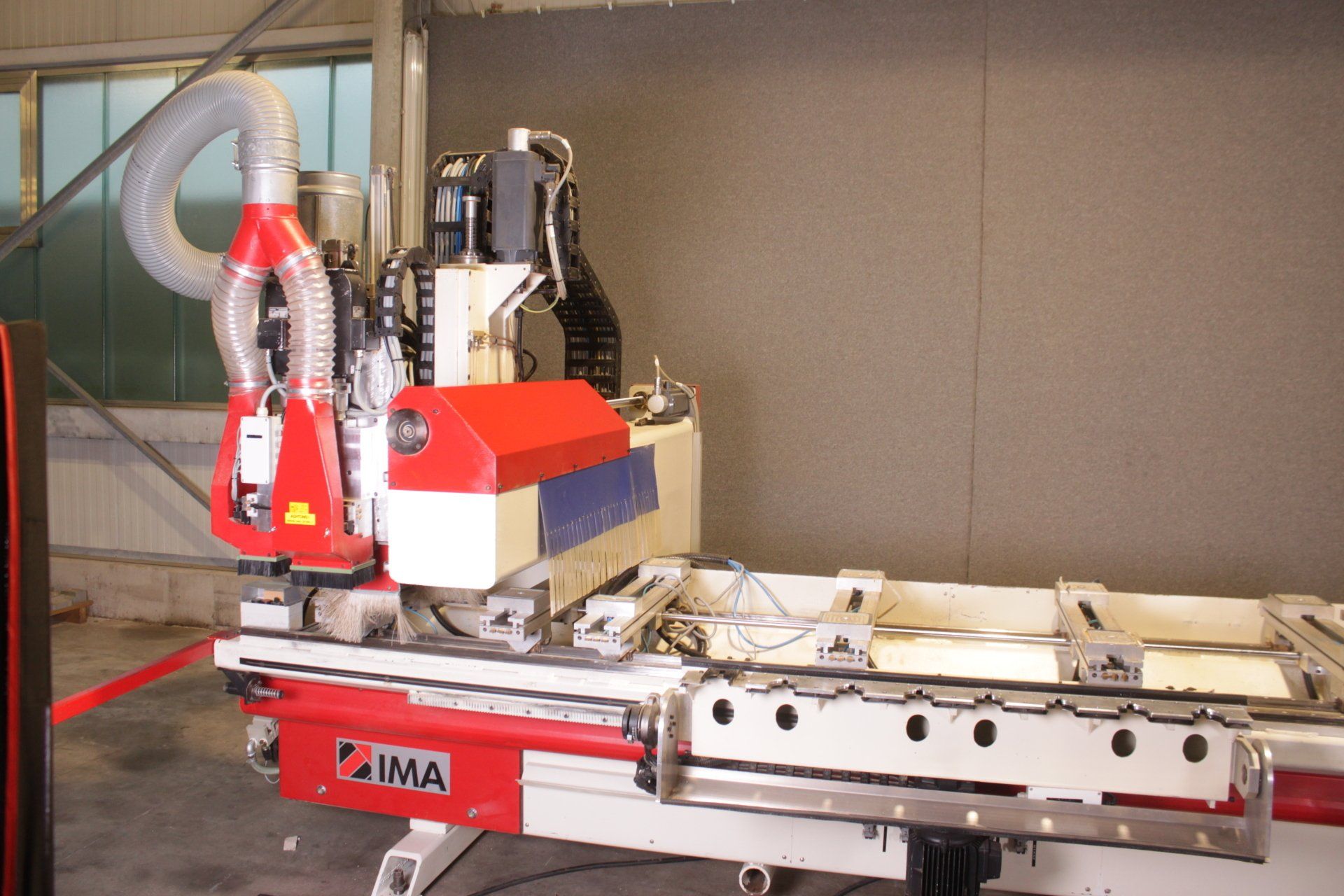

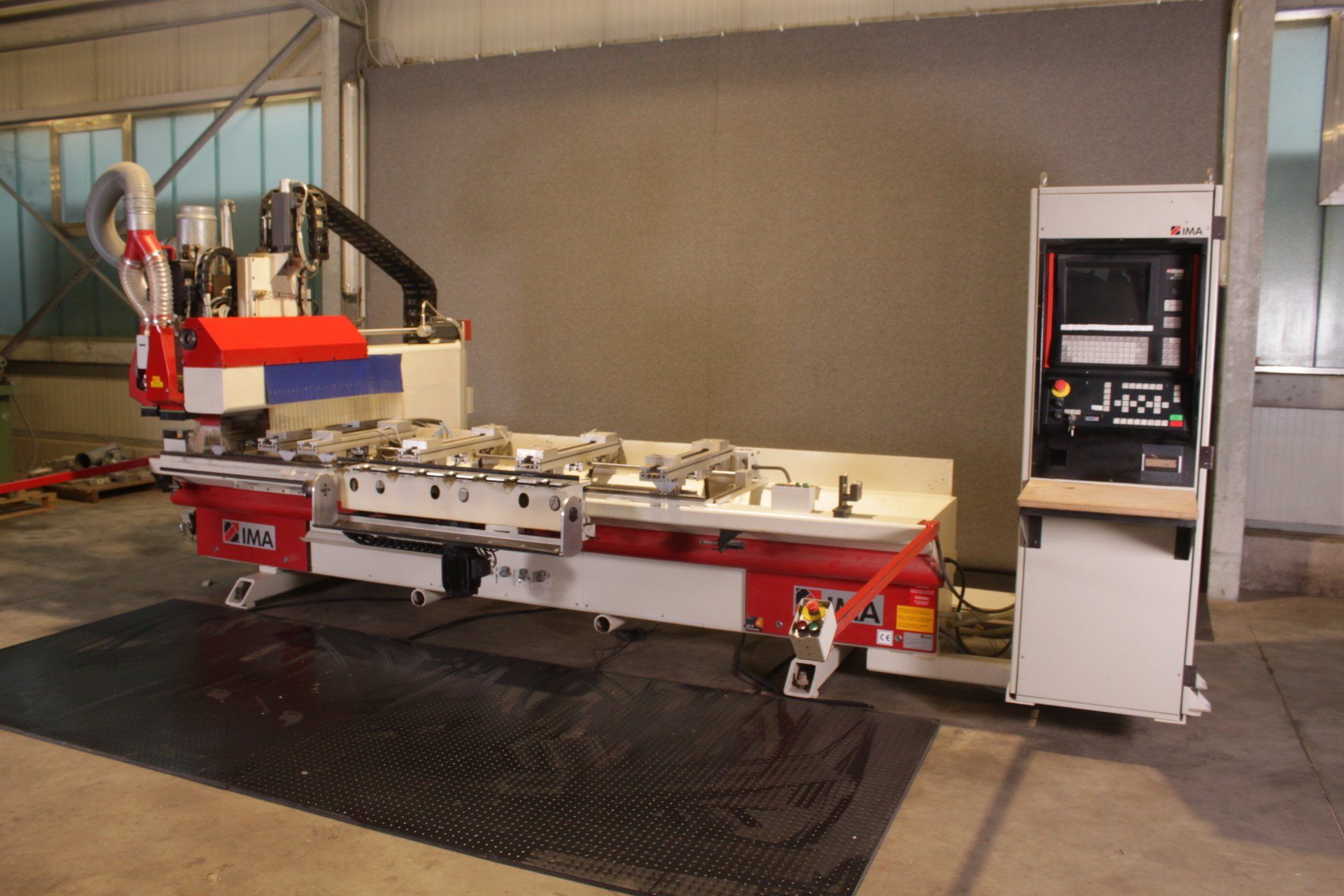

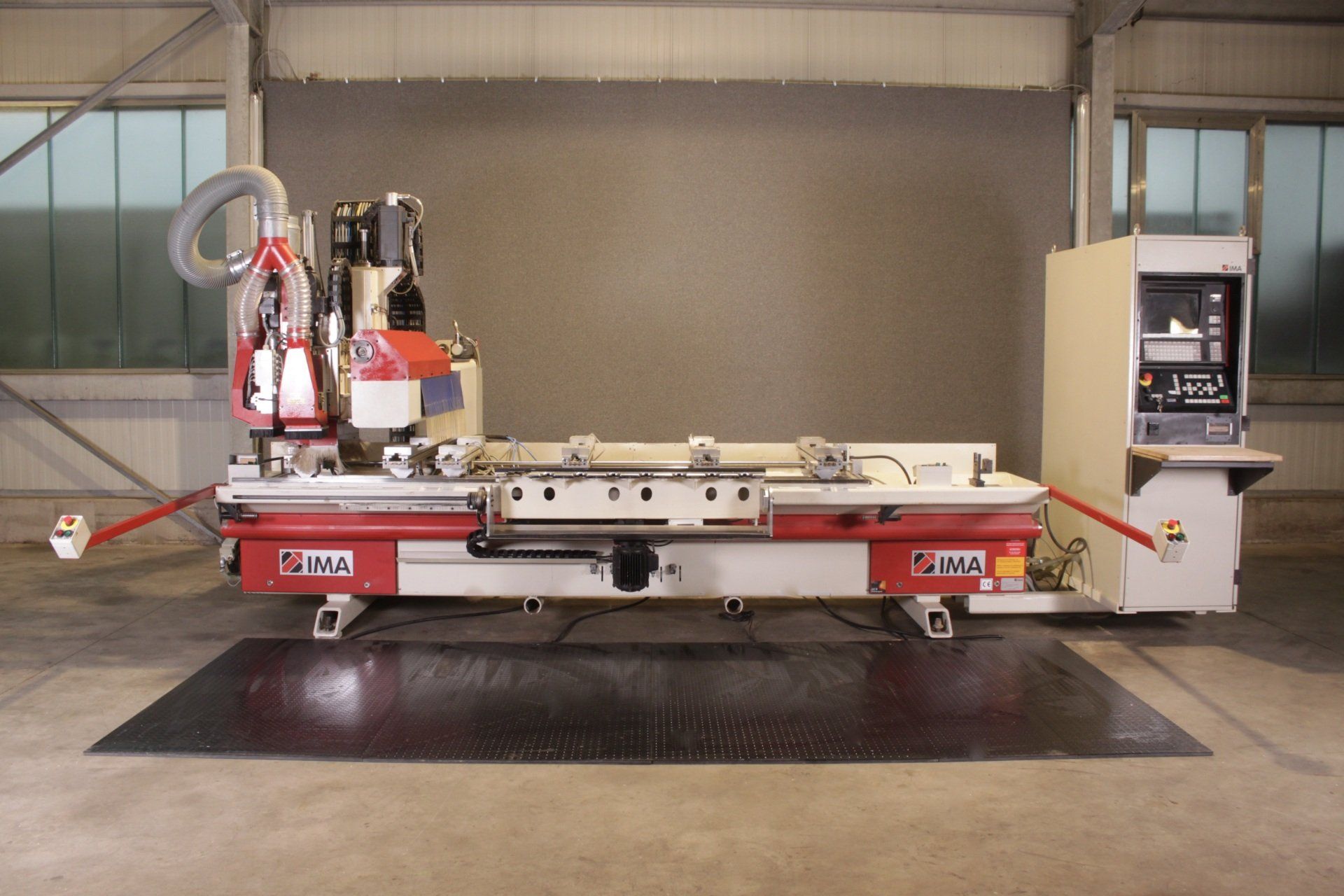

IMA 4-Achsen CNC-Bearbeitungszentrum
Quadroform C 80 / 280 . I
Bearbeitungszentrum in und überholten ständig gewarteten Zustand,
Hersteller
Modell
Gewicht
Baujahr
Zustand
IMA
Quadroform C 80 280 I
5200
1996
Gebraucht
Steuerung
Verfahrweg
Tischgröße
Spindel
Werkzeugwechsel
IMAWOP 2.6
3160 x 1380 x 440 mm
2800 x 800
7,5 KW
8 fach linear mitfahrend
Auf Anfrage
Nettopreis zuzüglich gesetzliche Umsatzsteuer im Inlandes gelten unsere AGB die Sie auf dieser Website einsehen können
Maschinenbeschreibung
1 IMA elektronisch gesteuertes 4-Achsen CNC-Bearbeitungszentrum
Typ BIMA Quadroform C 80 / 280 . I
Für Einzel und Serienfertigung.
Mit den Bearbeitungsfunktionen:
- Formatieren (Sägen oder Fräsen)
- Fräsen
- Bohren, horizontal und vertikal
- Sägen und Nuten
Die Werkstücke werden von vorne manuell auf den Maschinentisch gelegt.
Technische Daten:
Verfahrbereich X 3160 mm
der Hauptspindel Y 1380 mm
Z 440 mm
Bearbeitungsbereich X 2800 mm
mit Standardaggregaten Y 800 mm
mit Zusatzausrüstung Y 1000 mm
max. Aufspannhöhe Z 100 mm
max. Werkstückdicke X 60 mm
Wechselfeldbereich:
mit Pendelbearbeitung X 2 x 1000 mm
Freiplatz mittig X 800 mm
ohne Pendelbearbeitung X 2 x 1300 mm
Freiplatz mittig X 200 mm
max. Werkzeugdurchmesser 150 mm
max. Werkzeuggewicht 5 kg
Gewicht ca. 5100 kg
Standardausführung
Maschinenbeschreibung BIMA Quadroform 100/280.I
Grundmaschine:
inkl. 1 Hauptspindel HSK 63
1 Werkzeugwechselmagazin mit 8 Plätzen in Pick-Up Ausführung
ohne Werkzeuge und Optionen,
ohne Fracht, Montage und Schulung
Auf Wunsch können die Werkzeuge gegen Berechnung kundenspezifisch mitgeliefert werden.
Statisch und dynamisch steife Stahlkonstruktion. Auf dem Maschinenbett ist der in X-Richtung fahrbare Support angeordnet. An diesem Support bedindet sich der Ausleger. An der linken Seite des Auslegers verfährt der Bearbeitungssupport in Y- und Z-Richtung. Das Maschinenbett ist zur besseren Steifigkeit und Schwingungsabsorption mit einem Dämpfungsmittel ausgegossen. Zusätzlich wird hierdurch eine hohe thermische Stabilität erreicht. Im Maschinenbett befindet sich eine Tischabsaugung zur einwandfreien Entsorgung der anfallen den Späne
Führungssystem
Durchgehärtete Profil-Führungsleisten (ca. 60 HRc) in allen drei Achsen.Vorgespannte Wälzlagerelemente als Trag- und Geradführungen in der X-, Y- und Z-Achse.
Vorschubantriebssystem
Alle Achsen (X, Y und Z) positionieren lagegeregelt, in der X-Achse mittels spielfreiem Zahnstangen-Ritzelantrieb und in der Y- und Z-Achse mit spielfreien Kugelrollspindeln. Der Antrieb erfolgt über wartungsfreien AC-Drehstrom-Servomotoren mit integriertem, inkrementalen Meßsystem zur Istwerterfassung.
Lackierung:
Grundmaschine nach RAL 9002, grauweiß
Hauben nach RAL 3001, signalrot
Schaltschrank nach RAL 7032, kieselgrau

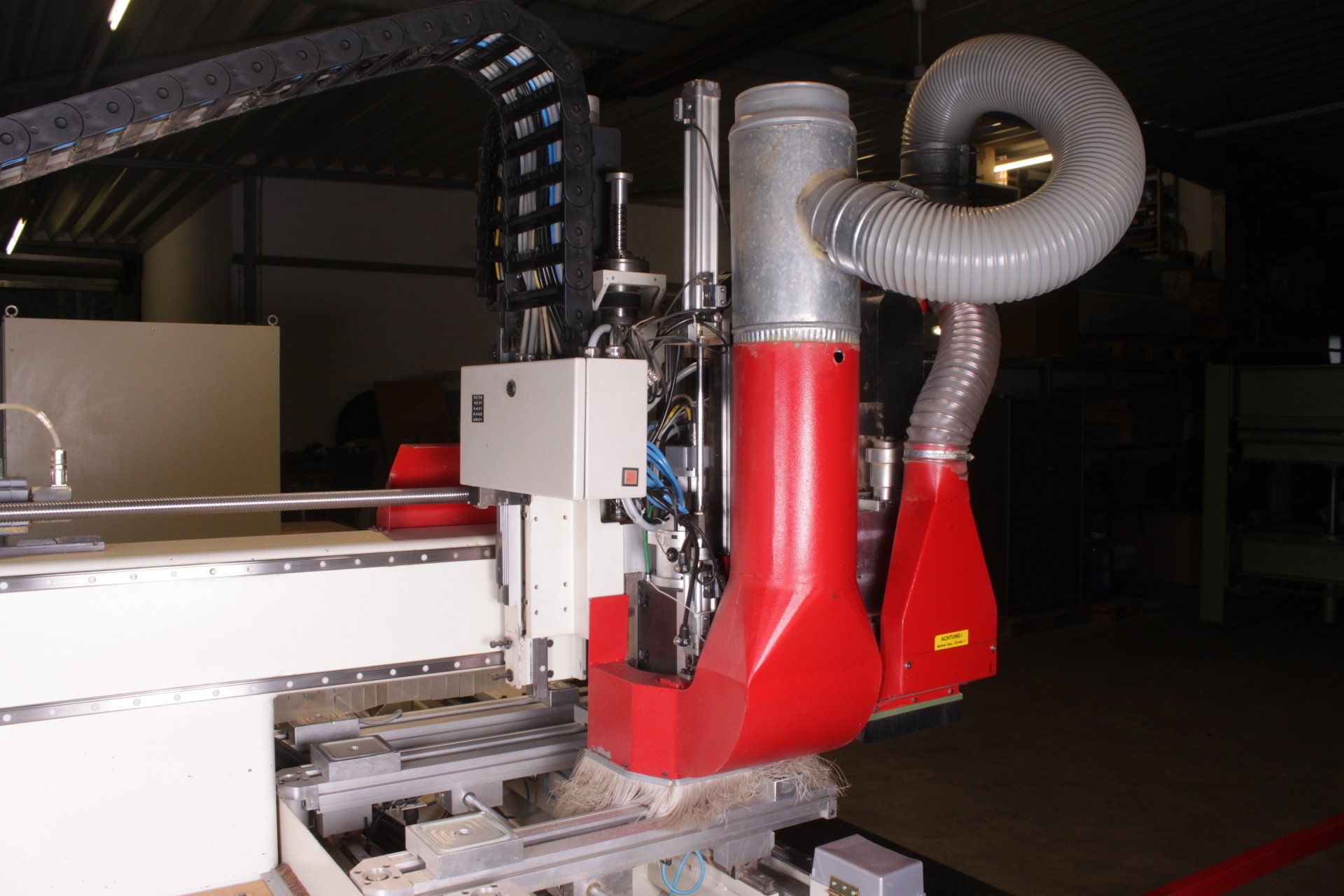

Absaugung
Standard:
- Anschluß 1 200 mm Durchmesser an der Hauptfrässpindel
- Anschluß 2 120 mm Durchmesser an den Bohrspindeln
- Anschluß 3 100 mm Durchmesser am Maschinentisch
- Absauggeschwindigkeit ca. 28 m/sec
- Absaugvolumen 4000 cbm/3 pro Std.
Druckluft
Zentralanschluß für 13 mm Schlauch mit Wartungseinheit. Luftdruck 6 bar konstant erforderlich.
IMA-Bearbeitungszentren arbeiten aus Gründen des Umweltschutzes und der vereinfachten Wartung mit wasserfreier, ungeölter Luft. Zylinder und Ventile sind für diese Betriebsweise spezifiziert. Sofern diese Bedingungen im Betrieb nicht gegeben sind, empfehlen wir einen Kältetrockner einzusetzen.
Dokumentation
Elektohandbuch (2-fach), Betriebshandbuch, Schmierplan, Programmieranleitung und Ersatzteillisten (je 1-fach)

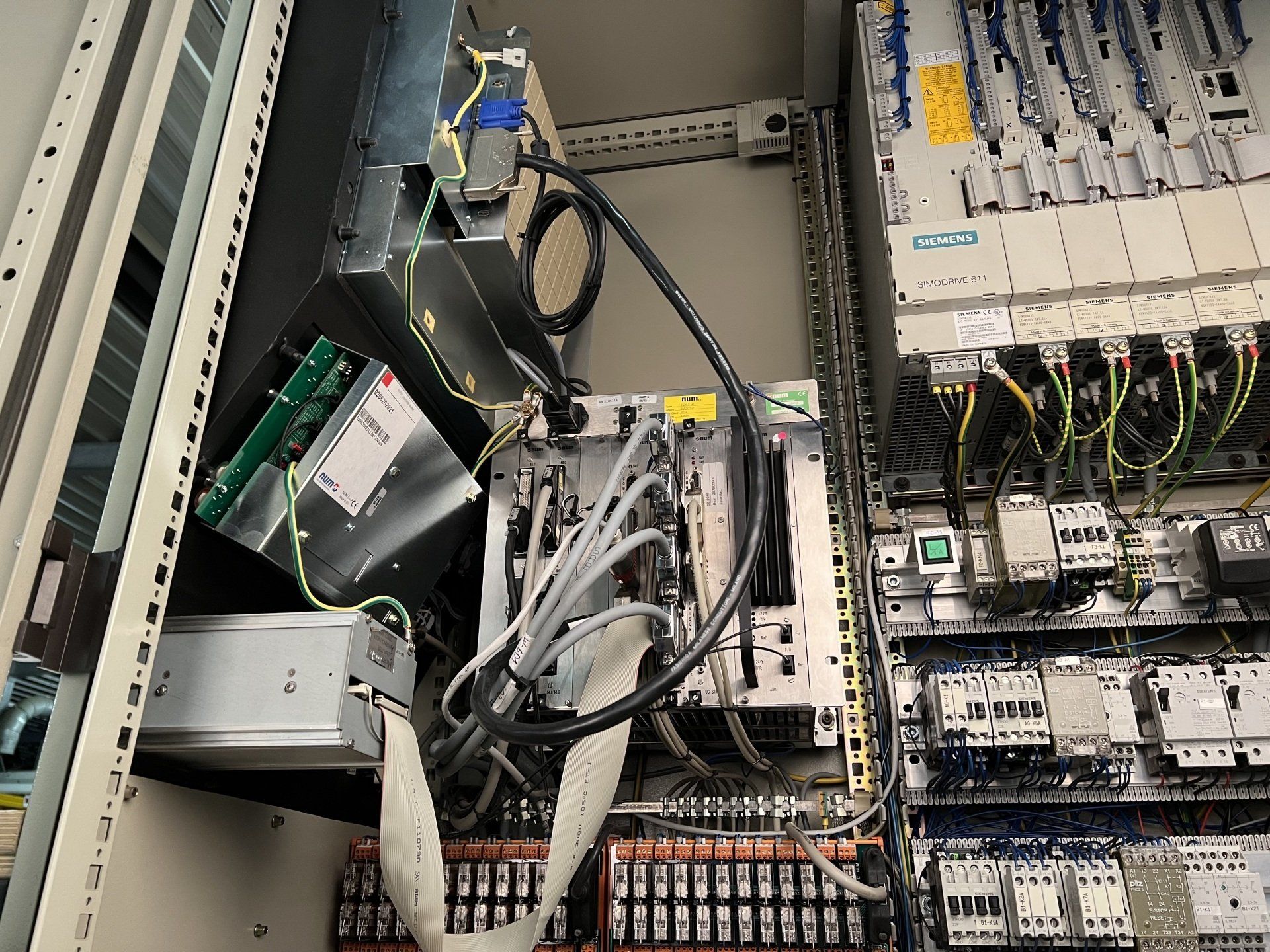

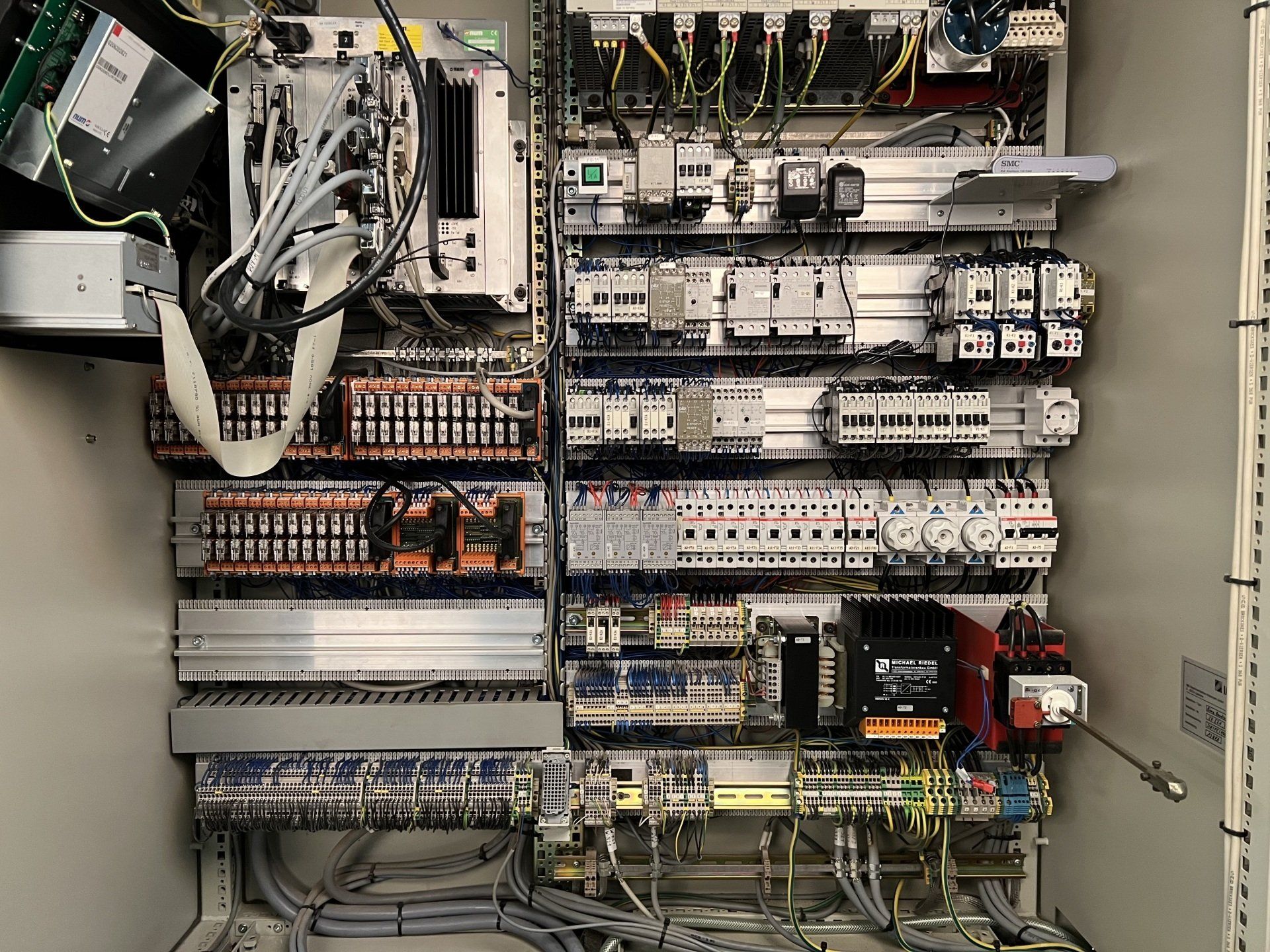

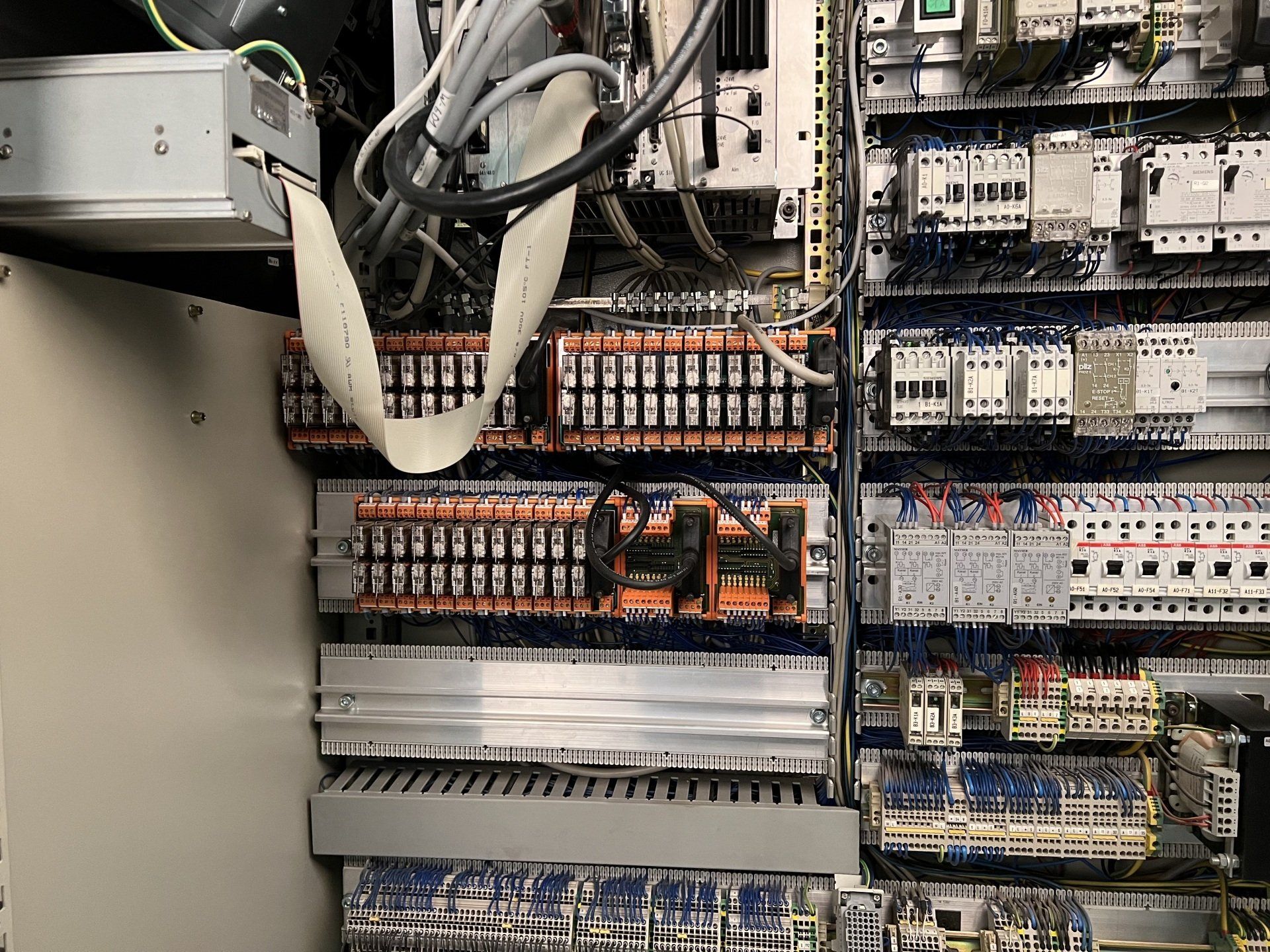

Elektrische Ausrüstung

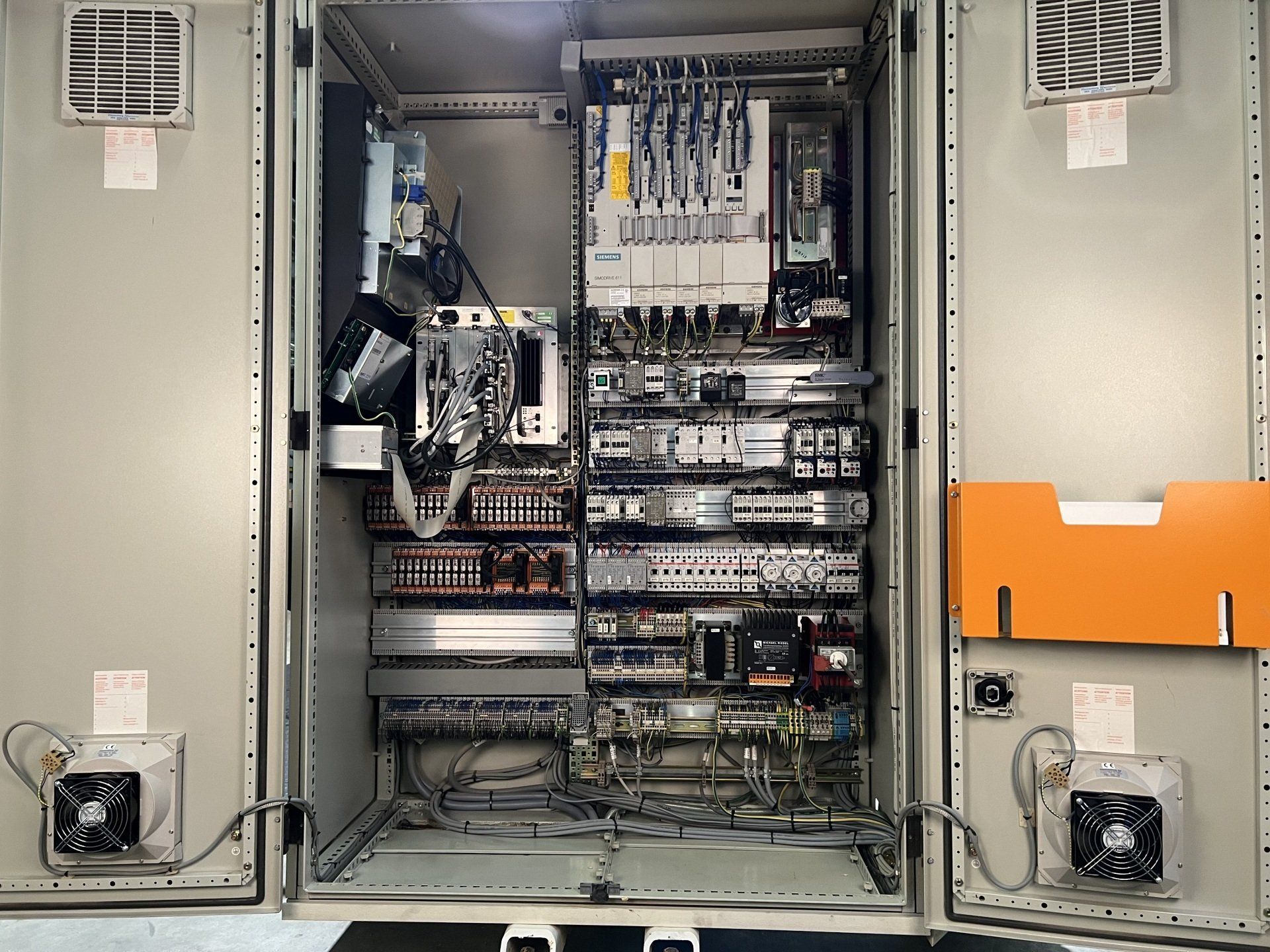

- Elektroinstallation nach EN, Schaltelemente in einem separaten

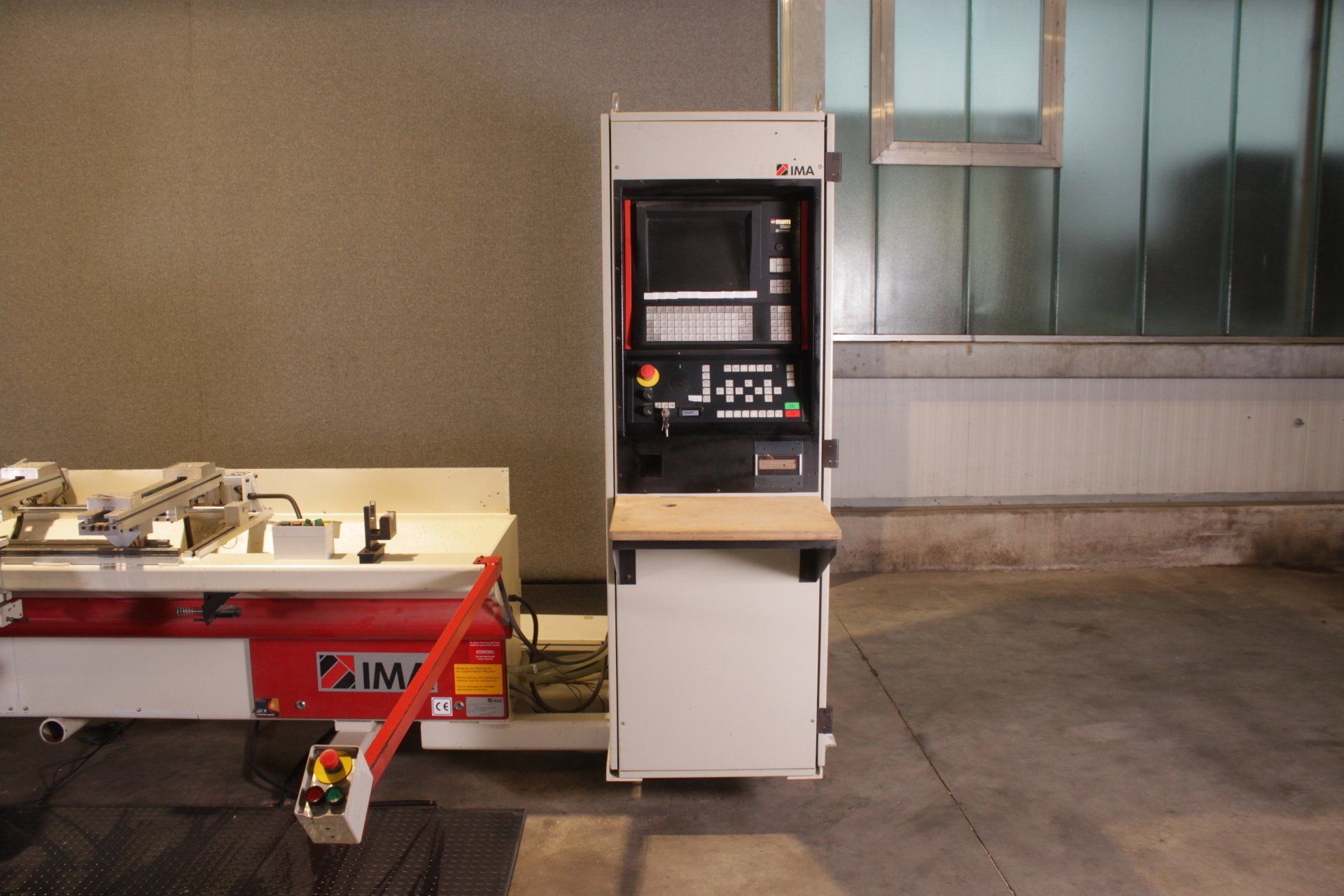

Schaltschrank, Bedienelemente in einem separaten Steuerpult
untergebracht.

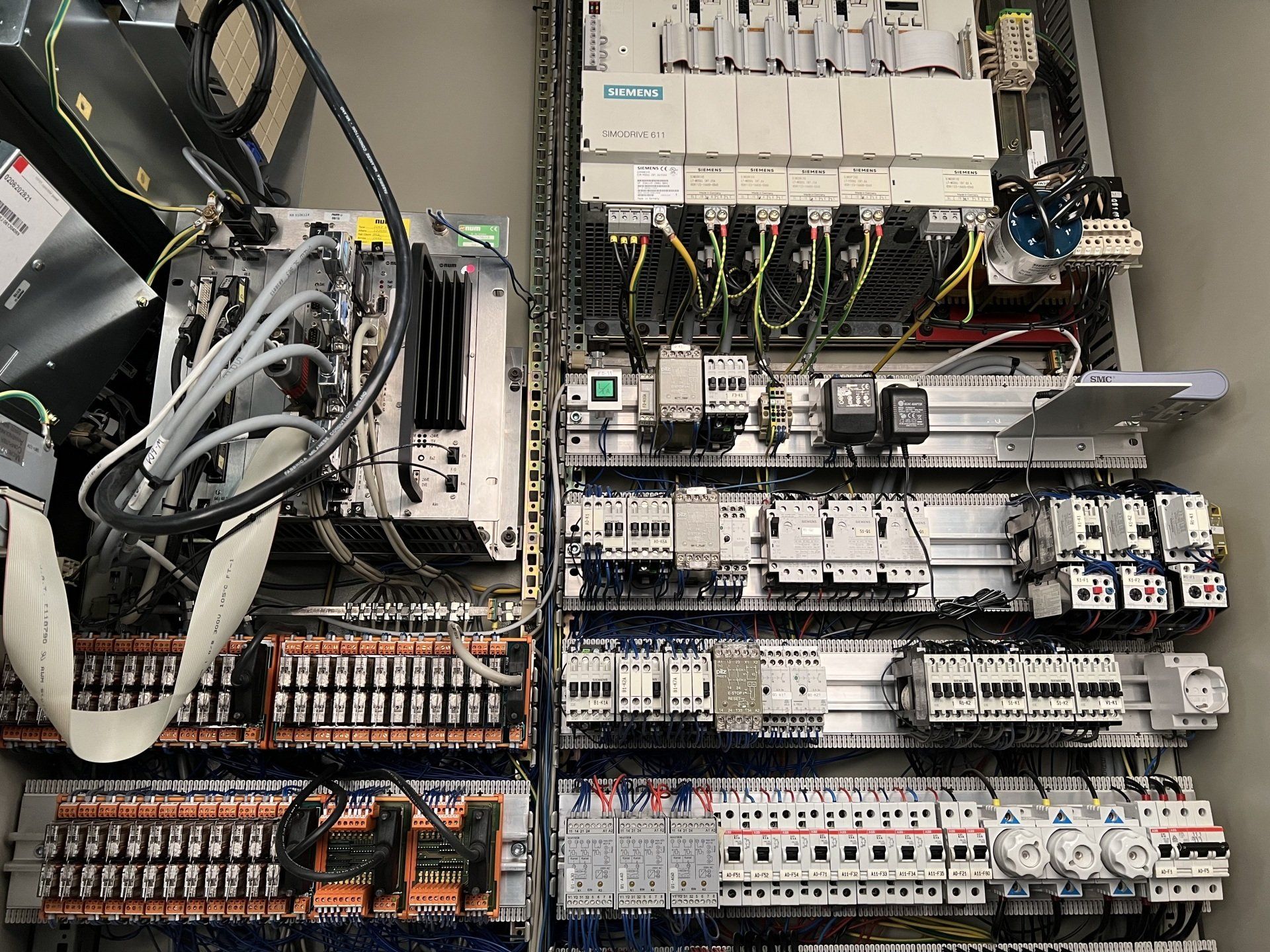

- Schaltschrankeinheit komplett installiert und geprüft mit allen
Schaltgeräten, Befehlsdaten und elektronischen Komponenten wie
CNC-Bahnsteuerung, Bedienfeld und Servocontroller
- Sicherheits- und Schutzvorkehrungen nach CE-Bestimmungen
- Schaltschrankmaße (HxBxT) 1800 mm x 1200 mm x 600 mm
- Betriebsspannung
Netzspannung 3/N, 50 Hz, 400 V +5/-10%
mit belastbarem Nulleiter
Nullung (FI-Schutzschaltung nicht zulässig)
(kann diese Netzspannung nicht eingehalten werden, so muß auf
Kosten des Maschinenbetreibers ein Spannungskonstanthalter
installiert werden)
Die Elektro-Ausrüstung der Maschine ist ausgelegt für den Anschluß an Industrie-Netze gemäß VDE 0160. Bei diesen Netzen wird ein Ver
hältnis von Nennleistung zu Kurzschluß-Leistung von 1 zu 100 voraus
gesetzt. Der Betreiber der Maschine sollte unbedingt mit seinem EVU abklären, ob das Netz, an dem die Maschine betrieben wird, diese Be
dingungen erfllt.
- belastbarer Nulleiter ist vorhanden
- Steuerspannung: 24 V (DC)
- zulässige Umgebungstemperatur +15 – + 35 C°
Sicherheitsausrüstung
Tritt-Schaltmatten an der vorderen Maschinenseite zur Absichecherung des Bearbeitungsbereiches.
Schutzgitter laut Abbildung. Der Betreiber ist dafür verantwortlich die Maschine je nach Aufstellugsort komplett ausgenimmern im Bereich der Trittmantetn geeignet zu umzäunen

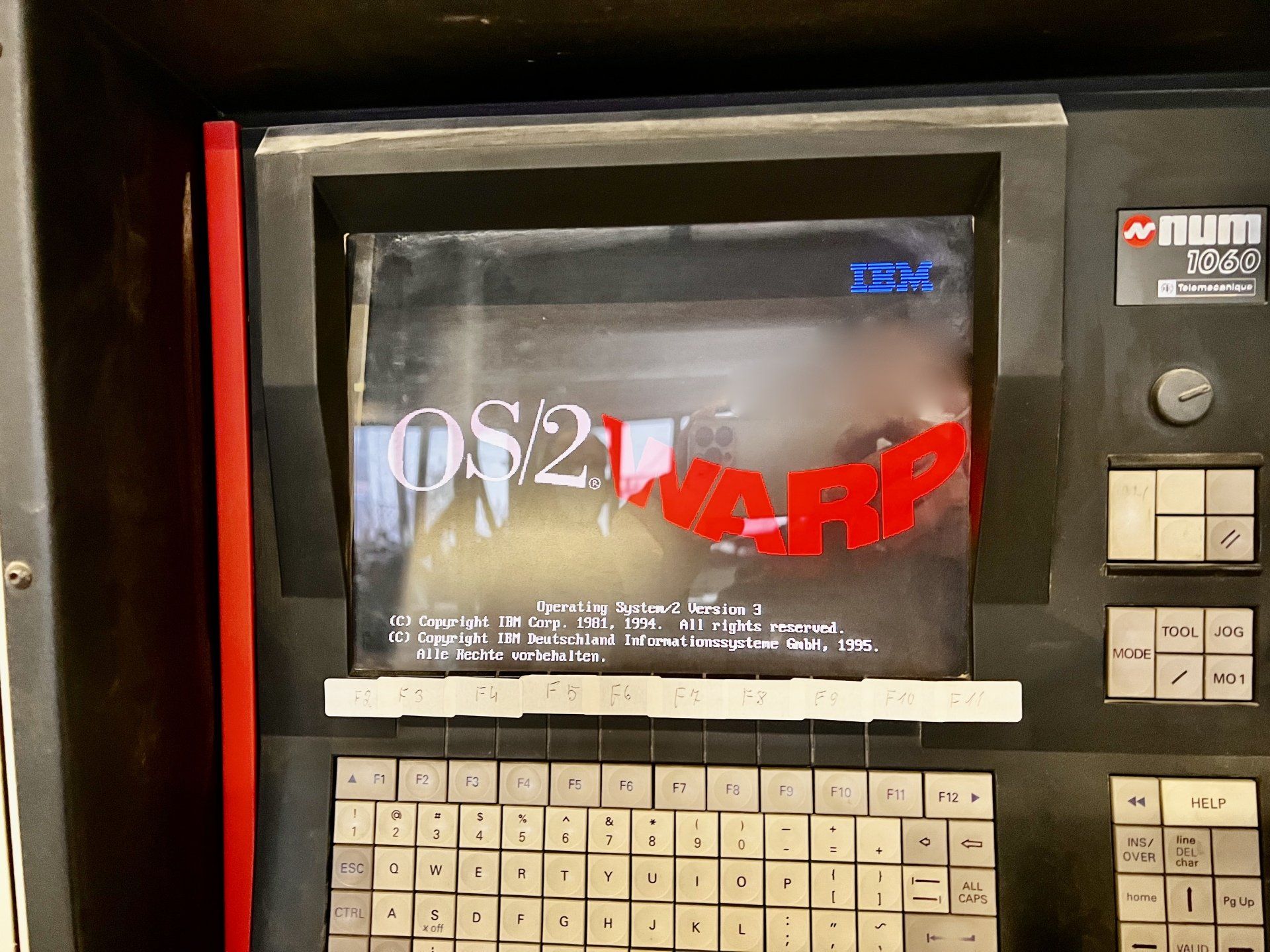

CNC-Bahnsteuerung - IMATRONIC 231
CNC-Bahnsteuerung mit lageregelten Achsen. Linearinterpolation simultan aller Achsen, Kreisinterpolation von zwei Achsen in allen drei Ebenen (anwählbar) .Integrierte speicherprogrammierbare Steuerung mit Zustandsmeldung aller Ein/Ausgänge per LED und am Bildschirm im Bedienfeld. Integrierter PC-Rechner, 486DX, 66 MHz, 16 MB RAM, 500 MB Festplatte , 3 1/2 " Diskettenlaufwerk, 256 K-Byte RAM gepufferter Werkstückprogrammspeicher als Arbeitspeicher. Dieser wird bei der Bearbeitung von der Festplatte automatisch nachgeladen.
Bedienfeld mit Kurzhubtasten und integrierten 14 Zoll Farb-Grafik-Bildschirm zur Eingabe und šberwachung aller Daten und Funktionen.
Komfortable Programmerstellung mit Bedienerfhrung durch eine umfangreiche Bedienoberfläche und Firmware auf zwei Arten möglich.
Bedienoberfläche zur Erstellung von CNC-Bearbeitungsprogrammen auf der CNC-Steuerung durch eine komfortabele, grafisch orientierte Bedienoberfläche IMAWOP mit folgenden Funktionen:
- menuegeführte Anwahl der Bearbeitungsmakros wie Bohren, Sägen,
Fräsen usw.
- Mitlaufende Fertigteilgrafik wird bei jeder Programmieraktion
aktualisiert.
- Wegoptimierung für Bohrarbeiten
- Sehr einfache, umfangreiche Variantenprogrammierung mit der
Möglichkeit, Variablen zu definieren und absolut, variabel oder
mit Formeln zu programmieren.
Durch einen integrierten Postprozessor wird am Ende der Programmerstellung das Programm in einen DIN-Code (DIN 55025) bersetzt.
Satzorientierte Programmierung nach DIN 66025 mittels DIN-Editor.
Mit Unterprogrammtechnik, Absolut- und Kettenvermaßung, Satzwiederholung,
Nullpunktverschiebung, Parameterprogrammierung, bedingten und
unbedingten Programmiersprüngen, während der Bearbeitung eines anderen Programmes.
- Automatische Korrekturwertverrechung für alle
Bearbeitungsaggregate. Somit ist ein Programmieren direkt nach
Zeichnung möglich.
- Werkzeugdatenverwaltung Radius- und Längenwert usw. für alle
Werkzeuge
- Eingabemaske der Werkzeugdaten für Säge-, Horizontalbohr- und
Vertikalbohraggregat usw.
- 8-stelliger Programmnummernbereich (alphanumerisch) und
4-stelliger Unterprogrammnummernbereich (numerisch)
- Automatisches, programmgesteuertes Spiegeln von kompletten
Bearbeitungsprogrammen (rechtes/linkes Werkstck)
- Ein- und Ausblenden von Programmblöcken (z. B. von kompletten
Bearbeitungszyklen). über Befehlstaster vorwählbar
- Arbeitsliste
zur manuellen Vorgabe der Bearbeitungsreihenfolge mit Programm-
Nr., Stückzahl und Zusatzinformation. Vorgabe von max. 20 Zeilen.
- Grafische Simulation der Bearbeitung eines Werkstückes parallel
zur Bearbeitung oder als Testlauf eines weiteren Programmes.
- Klartextfehleranzeige zur schnellen Steuerungsbeseitigung
von Steuerungs- und Maschinenfehler
- Duplizieren, Editieren und Löschen von Bearbeiungsprogrammen
- Helixinterpolation (Schraubenlinieninterpolation)
- Partrotation
Winkelverschiebung von kompletten Programmen und Programmteilen
um den gesamten Nullpunkt.
- Lagegeregelte Achsen mit optimalen Beschleunigung- und Bremsver-
halten und Schleppabstandsberwachung. Auflösung 0,001 mm
- Automatisches Referenzpunktverfahren aller Achsen nach Netz-
spannungsausfall.
Sprachversion für IMATRONIC 231
in Landesprache Deutsch.

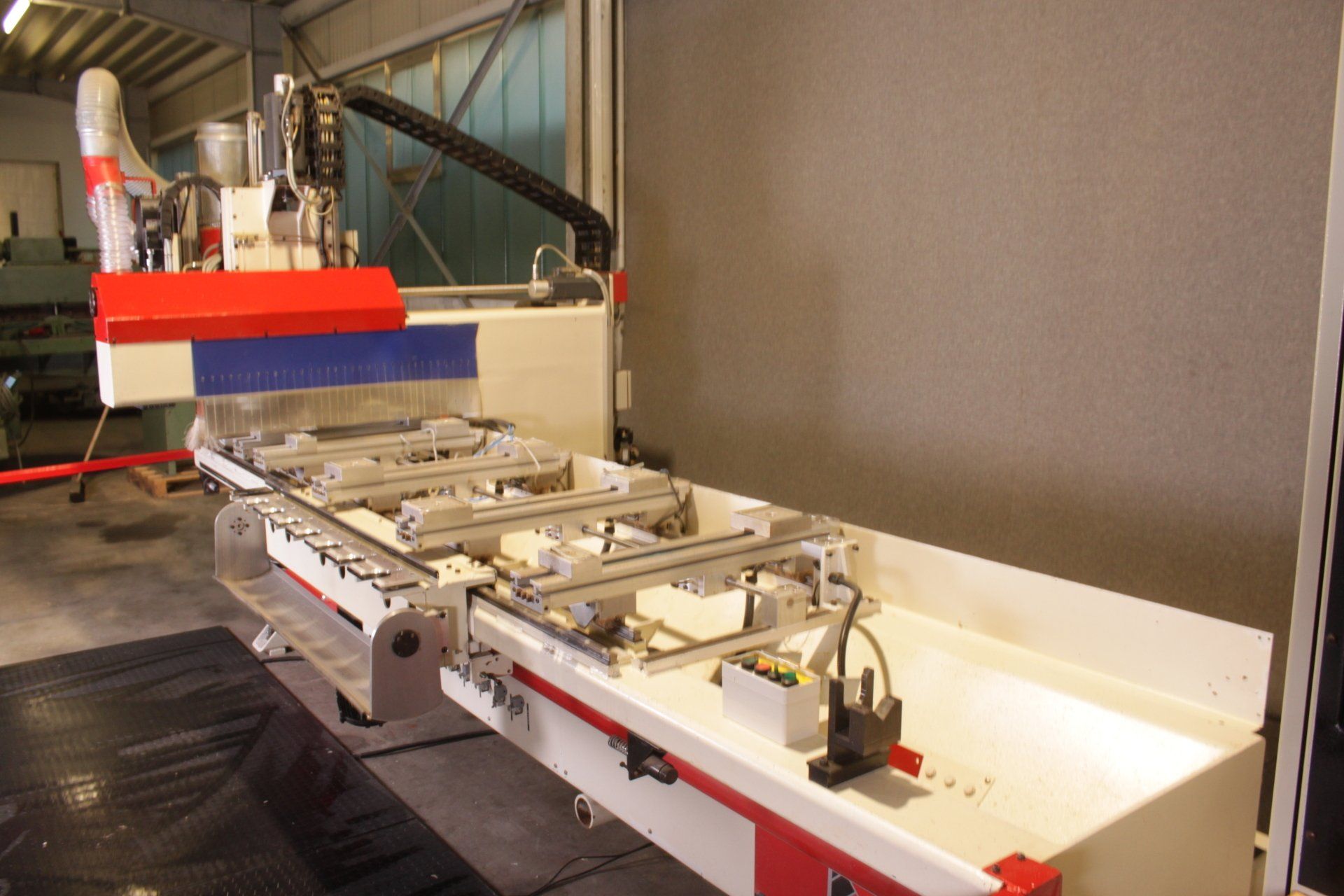

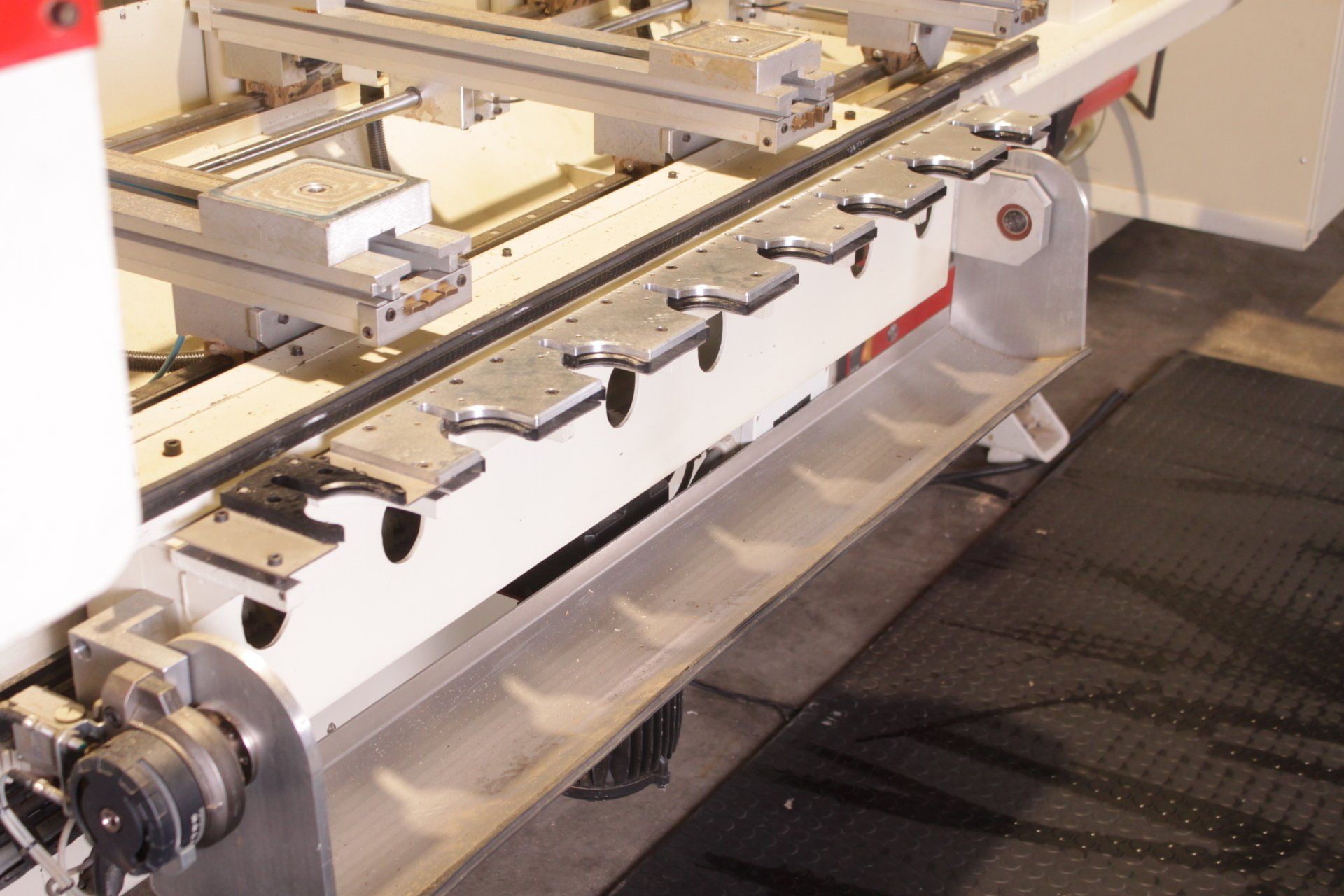

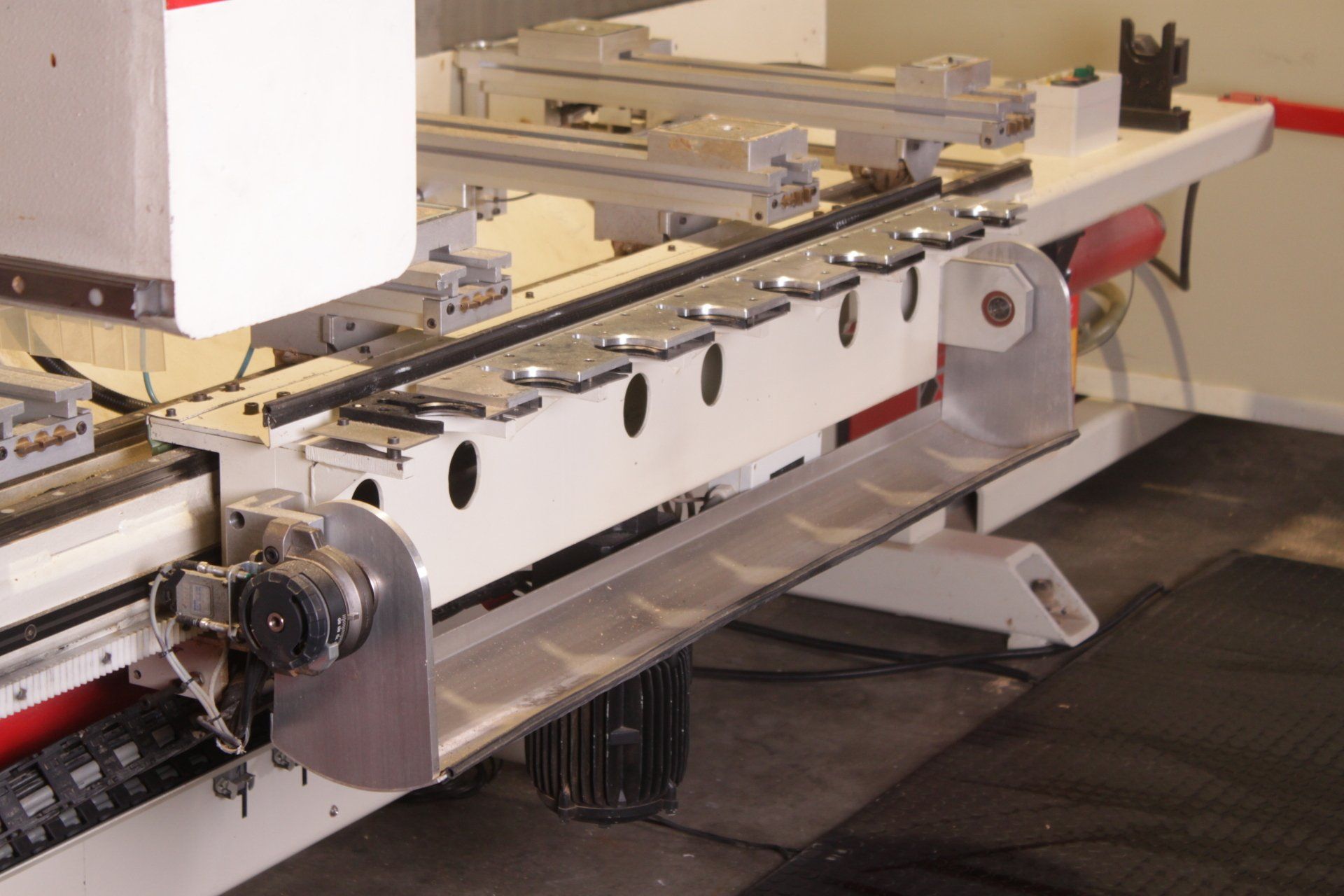

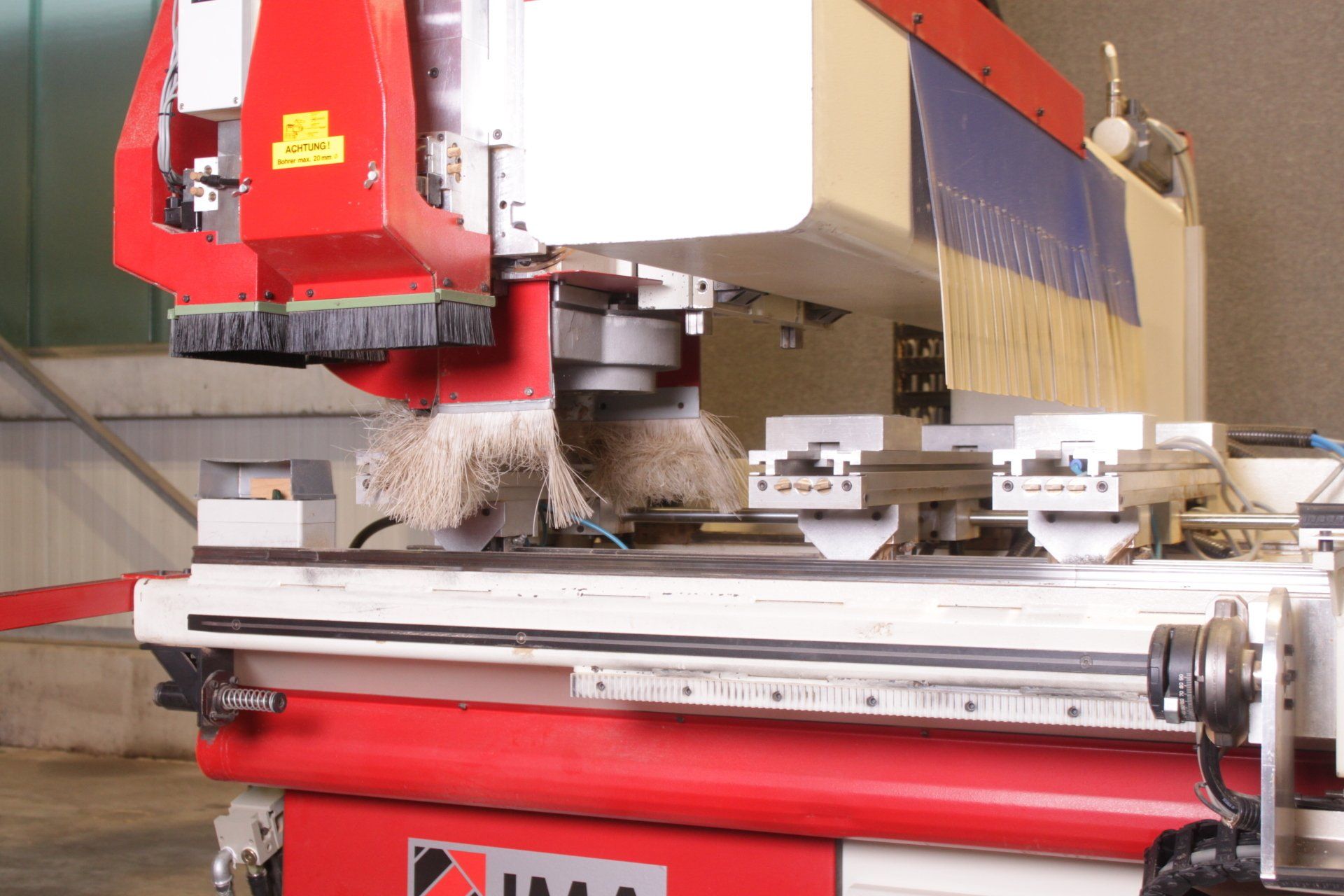

Werkstückspannung
Spanntisch QuadroForm, Länge 2800 mm
Auflagetisch zum Aufspannen von beschichteten und unbeschichteten Plattenwerkstoffen mit integrierter Vakuumspannvorrichtung und einer Vakuumpumpe mit einer Saugleistung an der der Pumpe von 40 cbm/h.
Bei unbeschichteten Werkstcken, Massivholz und furnierten Werkstüc
ken ist eventuell eine Pumpe mit einer Leistung von 100 cbm/h einzu
setzen.
- 2 rechts- bzw. links fest in x-Richtung angeordnete Werkstück-
anschläge,
- 6 stufenlos in X-Richtung verstellbare Werkstückauflagen, mit je
1 in Y-Richtung angeordneten Anschlag, hinten
- auf allen Werkstückauflagen je 2 großflächige, frei positionierbare Vakuumsauger.
Die Werkstückauflagen sind in staubgeschützten, gehärteten und ge
schliffenen Präzisions-Linearbewergungssystem geführt.
Zum Verschieben werden die Werkstückauflagen pneumatisch entspannt.

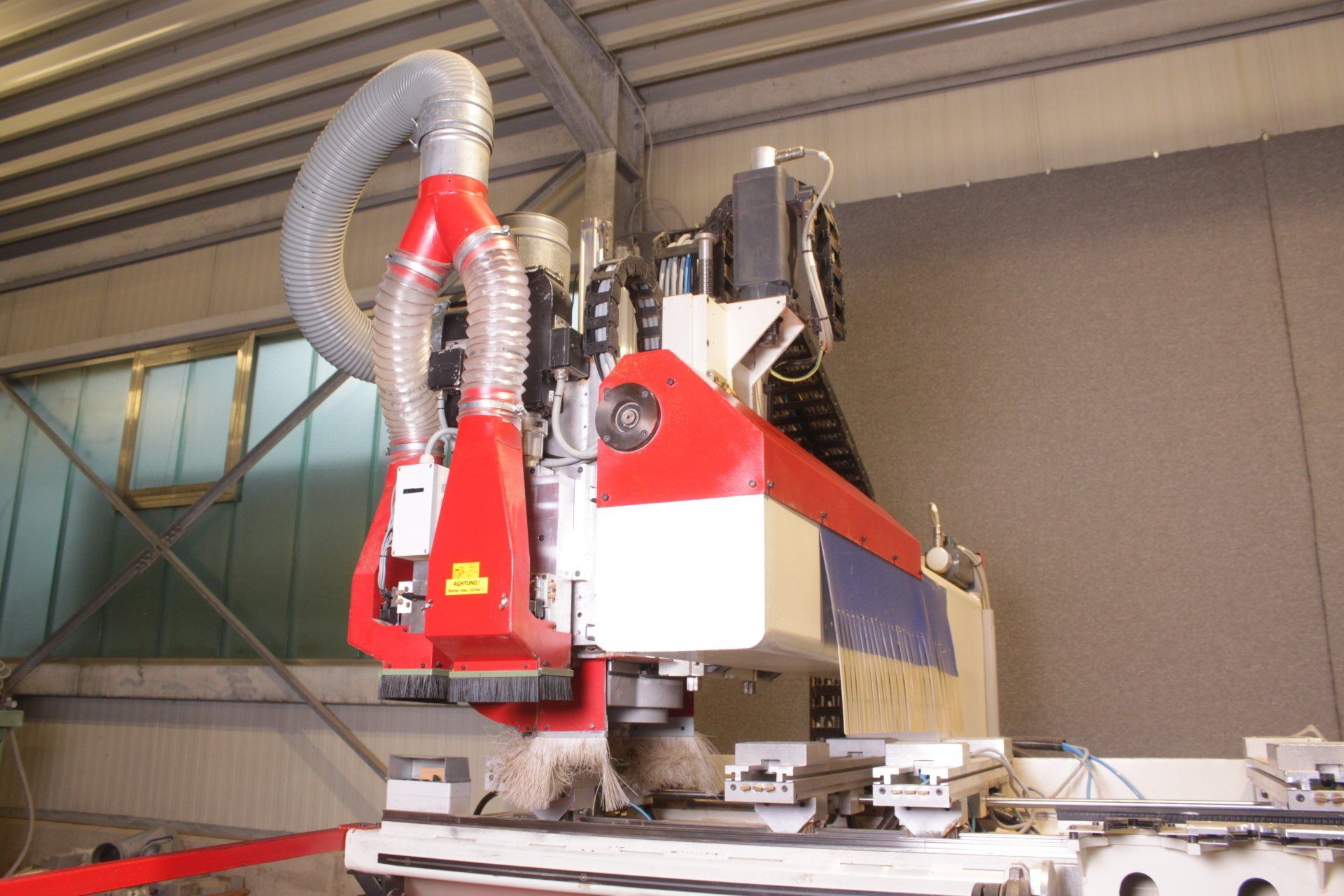

Bearbeitungsaggregate
- 1 Hauptspindel, HSK 63, 18000 UpM. 7,5 KW/10 KW
zur Aufnahme von Werkzeugen und Bearbeitungsaggregaten.
Werkzeugaufnahme: HSK 63, Kegeldurchmesser 38 ähnlich
DIN 69893
Werkzeugeinzug: automatisch
Einzugskraft: 11000 N
Drehrichtung: Rechts-/Linkslauf, programmierbar
Drehzahlbereich:
stufenlos 1500 - 18000 UpM, programmierbar
Antrieb: frequenzgeregelter Drehstrommotor
Antriebsleistung:
7,5 KW / 10 KW ( im S 1 / S 6 Betrieb )
Spindelschmierung: einmalige Werkfettschmierung
Spindelkühlung: Wasserkühlung
Zusatzausrüstung:
-
1 zentral integrierte NC-Achse für alle Adapteraggregate.
NC-Achse 360° drehend, mit Drehmomentstütze an der Hauptspindel
- 1 Ausrüstung für Wechselfeldbelegung
-
1 autom. Werkzeugwechselmagazin für 8 Plätze
Anordnung: in X-Richtung fahrend
Magazinplätze: 8 zur Aufnahme von Bearbeiungsaggregaten,
wie Horizontalbohren, Sägen, Vertikalbohren,
Werkzeugkodierung: platzkodiert
Werkzeuggewicht: max. 5 kg
Werkzeuglänge: max. 150 mm
Werkzeugdurchmesser: max. 150 mm Vollbelegung
-

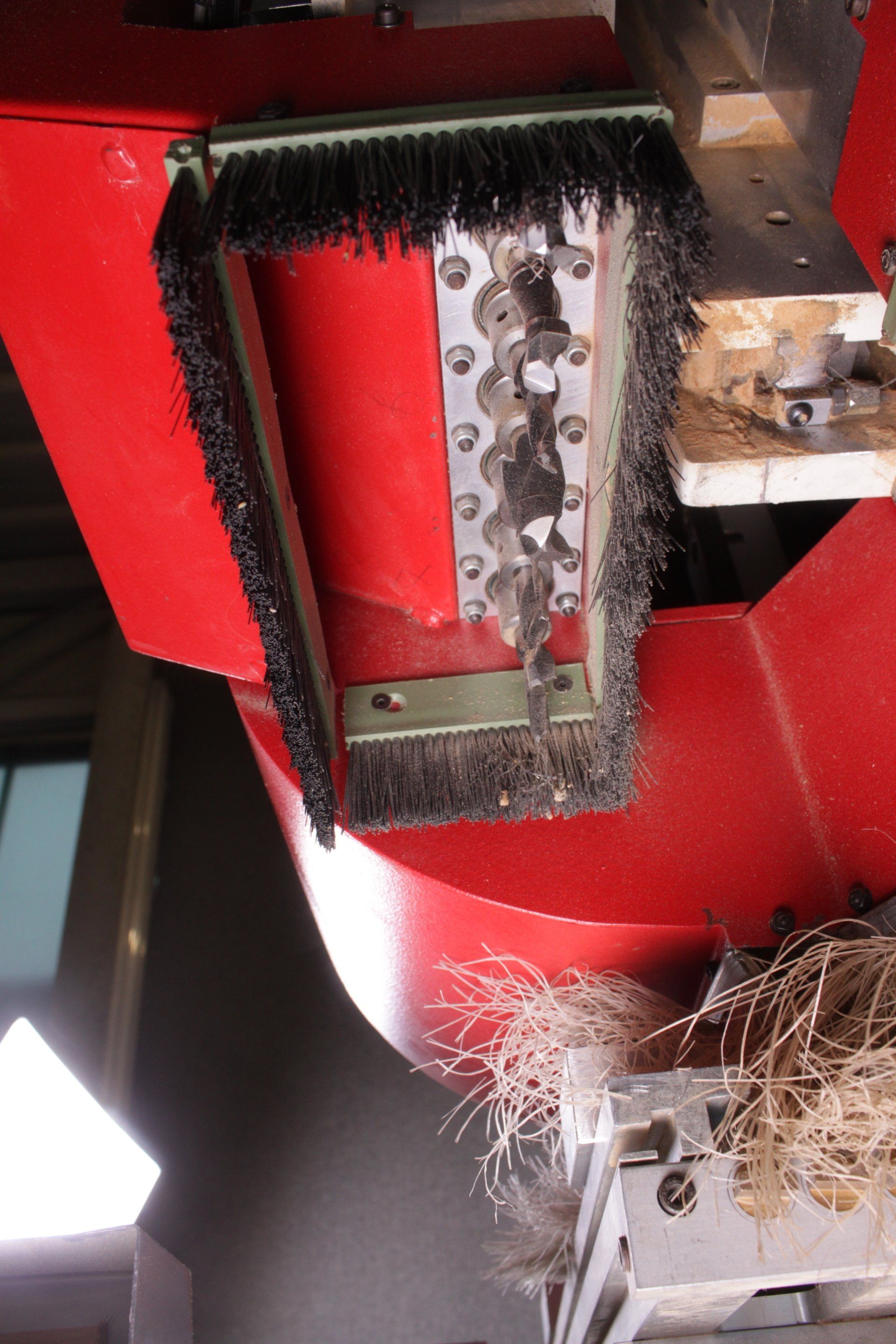

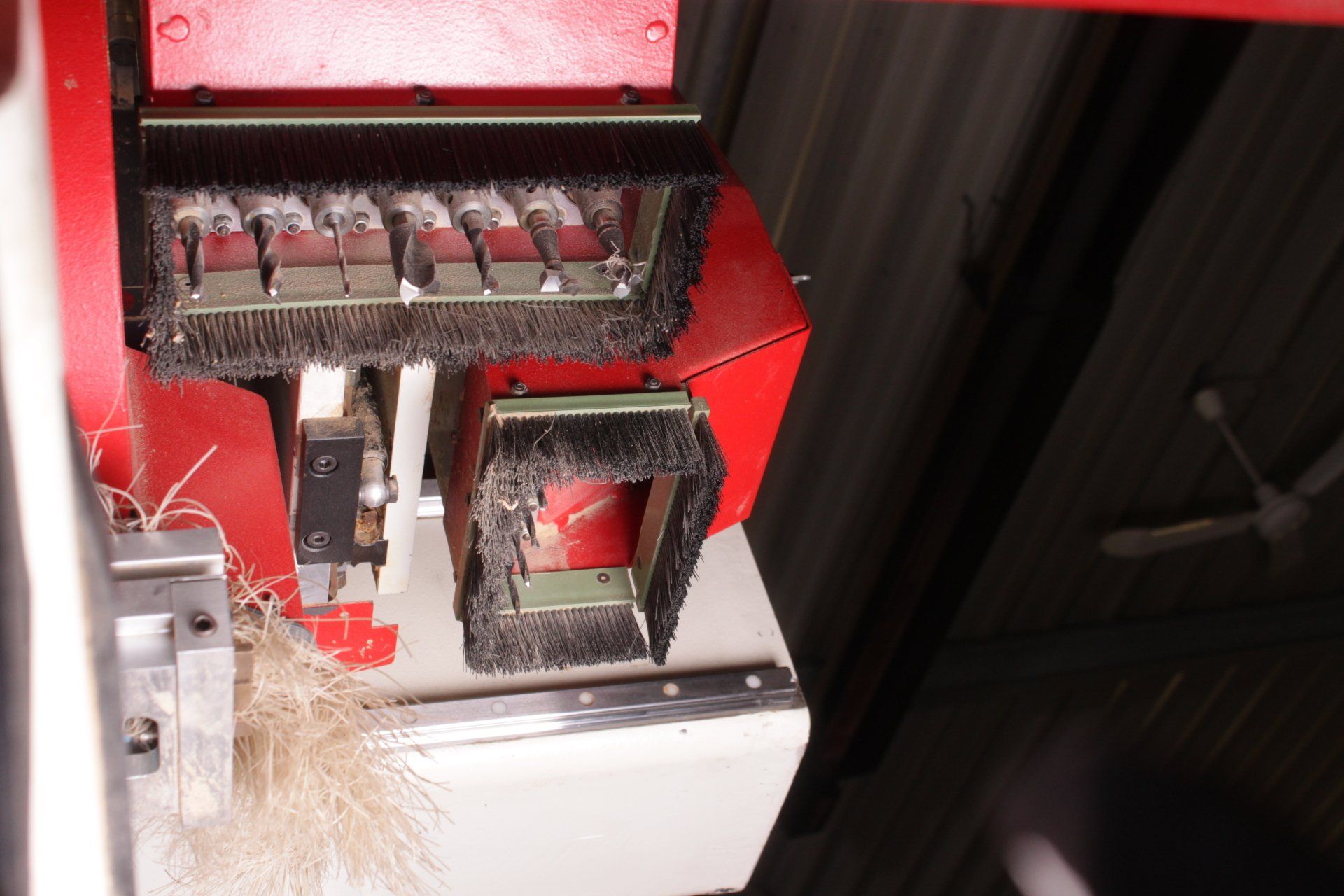

1 Vertikal-Bohraggregat
5 Spindeln in X-Richtung
Spindelabstand: 32 mm
Vorlegehub: 45 mm
Antrieb: 1 KW, 150 Hz
Drehrichtung: rechts
Drehzahl:
6000 - 9000 UpM
Bohreraufnahme: Durchm. 10H7
Bohrergesamtlänge: max. 77 mm
Bohrerdurchmesser: max. 20 mm
Spindeln einzeln ansteuerbar
Anordung in X-Richtung
pneum. in Z-Richtung: 300 mm Hub
Spindelschmierung: einmalige Werkstattschmierung,
dadurch kein zusätzliches Abschmieren der
Spindel notwendig
1 Vertikal-Bohraggregat
7 Spindeln in X-Richtung
Spindelzahl: 7
Spindelabstand: 32 mm
Vorlegehub: 45 mm
Antrieb: 1 KW, 150 Hz
Drehrichtung: rechts
Drehzahl:
6000 - 9000 UpM
Bohreraufnahme: Durchm. 10H7
Bohrergesamtlänge: max. 77 mm
Bohrerdurchmesser: max. 20 mm
Spindeln einzeln ansteuerbar
Anordung in X-Richtung
pneum. in Z-Richtung: 300 mm Hub
Spindelschmierung: einmalige Werkstattschmierung,
dadurch kein zusätzliches Abschmieren der
Spindel notwendig
- 1 Vakuumpumpe 1 x 100 cbm/h
- 1 zentrale Absaugung für Quadroform ( Absaugdurchmesser nur 200 mm )

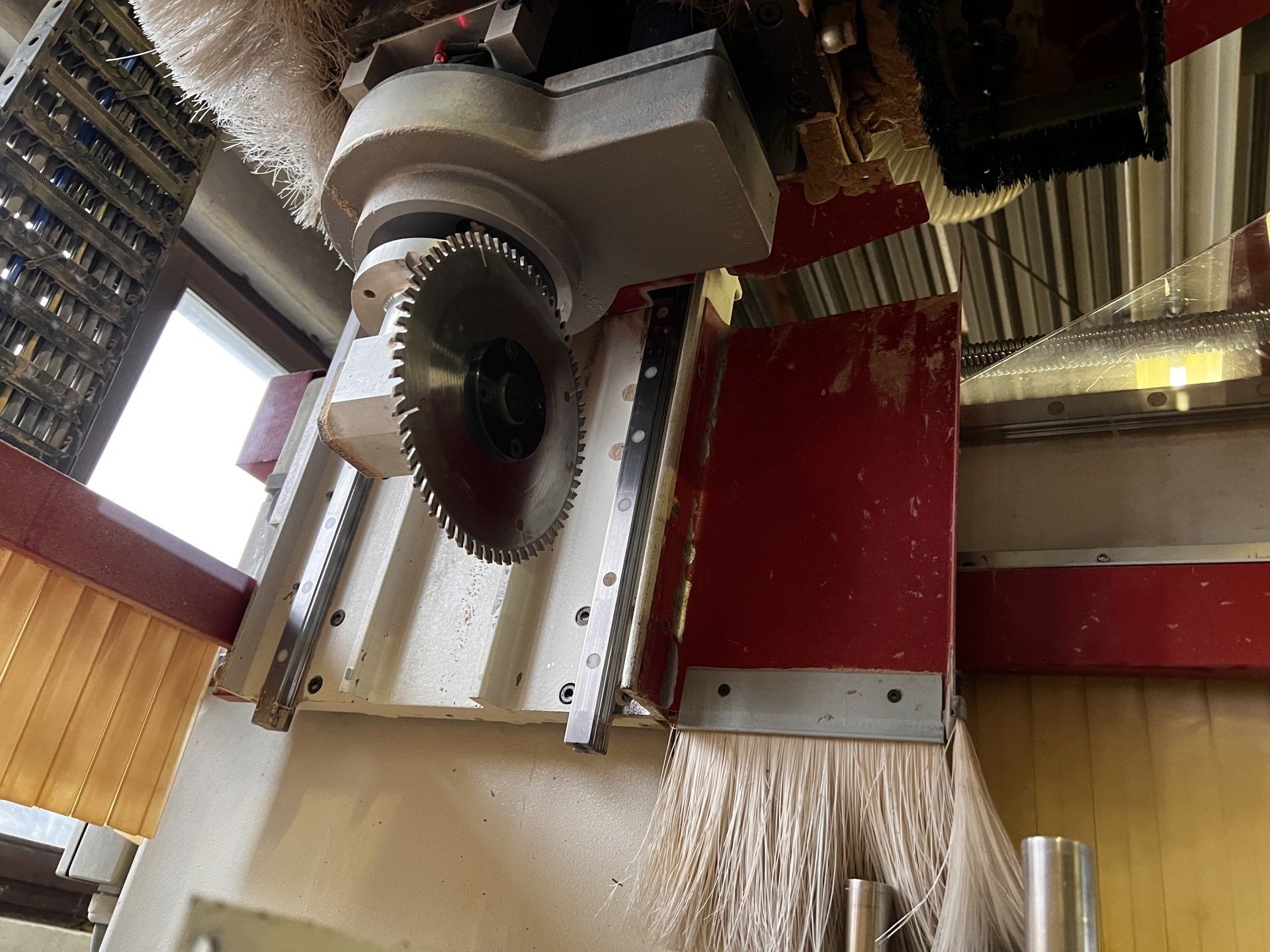

1 Adapteraggregat Winkelsägekopf W01-1.1-1
Sägeaufnahme D=30 mm mit 4 Bohrungen D=6,5 mm
auf Teilkreis 60 mm
Durchmesser: 200 mm
Spannbereich: max. 5 mm
Drehrichtung: entgegen Antriebsdrehung
Drehzahl: max. 8000 UpM, programmierbar
Schnitthöhe: max. 55 mm
Spindeleinstellung: 90ø, fest
Externer Rechner mit IMAWop 2.6
Seinerzeitiger Neupreis ca. € 122.000,--
(technische Daten unter Vorbehalt, da Angaben des Herstellers)
