ATEMAG | SKU: ATG-VVF-MOR-VW

ATEMAG Vario Viso Function Line CNC-Aggregat für Morbidelli Bearbeitungszentren

€4.850,00 EUR

excl. VAT Shipping calculated at checkout.

Ausführung

Winkel 0-100° (verstellbar)

In stock · ships immediately

We pack your order on the day you place it. The carrier collects it on the next working day.

Delivery date for your postcode

Germany: 2–3 working days
EU: 3–5 working days
Worldwide: on request

Secure payment

You choose your payment method at checkout.

No PayPal account? Via the cart you can also pay by credit card or with any of the other methods shown.

Your payment data is processed in encrypted form. We do not store any credit card data.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Function Line Neuware Passend für Morbidelli

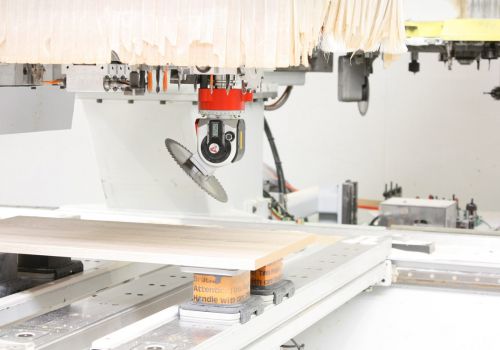

ATEMAG Vario Viso Function Line CNC-Aggregat für Morbidelli Bearbeitungszentren

CNC-Zerspanungsaggregat zum Bohren, Fräsen und Sägen · stufenlos verstellbarer Winkel 0–100° · Maschinenanbindung für Morbidelli

15.000 U/min

Antriebsdrehzahl

15.000 U/min

Spindeldrehzahl

20 Nm

Drehmoment max.

i = 1:1

Übersetzung

0–100°

Winkelbereich

Konstruktionsmerkmale

Stufenlos verstellbarer Bearbeitungswinkel 0–100° mit digitaler Winkelanzeige

Schnellpositionierung bei 90°, 45° und 0°

Werkzeuganbindung ER25 Mini und Sägeflansch (K1), K2 Sägeflansch, modular

Für Bohren, Fräsen, Schleifen und leichte Sägearbeiten einsetzbar

Drehmomentstütze um 360° zum Werkzeug positionierbar

Maschinenanbindung werkseitig auf Morbidelli Bearbeitungszentren ausgelegt

Produktbeschreibung

Das ATEMAG Vario Viso Function Line CNC-Aggregat besticht durch seine einfache Winkeleinstellung über ein Feingetriebe mit Digitalanzeige. Der Bearbeitungswinkel lässt sich stufenlos zwischen 0° und 100° einstellen, mit Schnellpositionierungen bei 90°, 45° und 0°.

Typische Einsatzgebiete sind Beschlagbohrungen im Winkel (z. B. 93° oder 97° für Anuba-Bänder im Türenbau), Clamex-Nuten in Gehrungen, Gehrungsschnitte an Eckverbindungen sowie das Schleifen von Kanten – alles mit nur einem Aggregat. Diese Ausführung ist mit der Standard-Maschinenanbindung auf Morbidelli Bearbeitungszentren abgestimmt. Andere Anbindungen sind gegen Aufpreis auf Anfrage erhältlich.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Technische Daten

Antriebsdrehzahl	max. 15.000 U/min
Spindeldrehzahl	max. 15.000 U/min
Übersetzung	i = 1:1
Drehmoment	max. 20 Nm
Drehrichtung	links/rechts
Winkelbereich	0–100°, digitale Winkelanzeige
Werkzeugausgänge	1 / variabel
Werkzeugaufnahme	ER25 Mini und Sägeflansch (K1), K2 Sägeflansch, modular
Max. Betriebstemperatur	85°C
Lieferumfang	Aggregat inkl. Maschinenanbindung für Morbidelli
Zustand	Neu

Anwendungsbereiche

Bohren Fräsen Sägen CNC-Aggregat Morbidelli

Kompatible Morbidelli Baureihen (Auszug)

M100 N200

Auszug bekannter Morbidelli-Baureihen mit passender Aggregatspindel. Morbidelli ist eine Marke der SCM Group. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.
