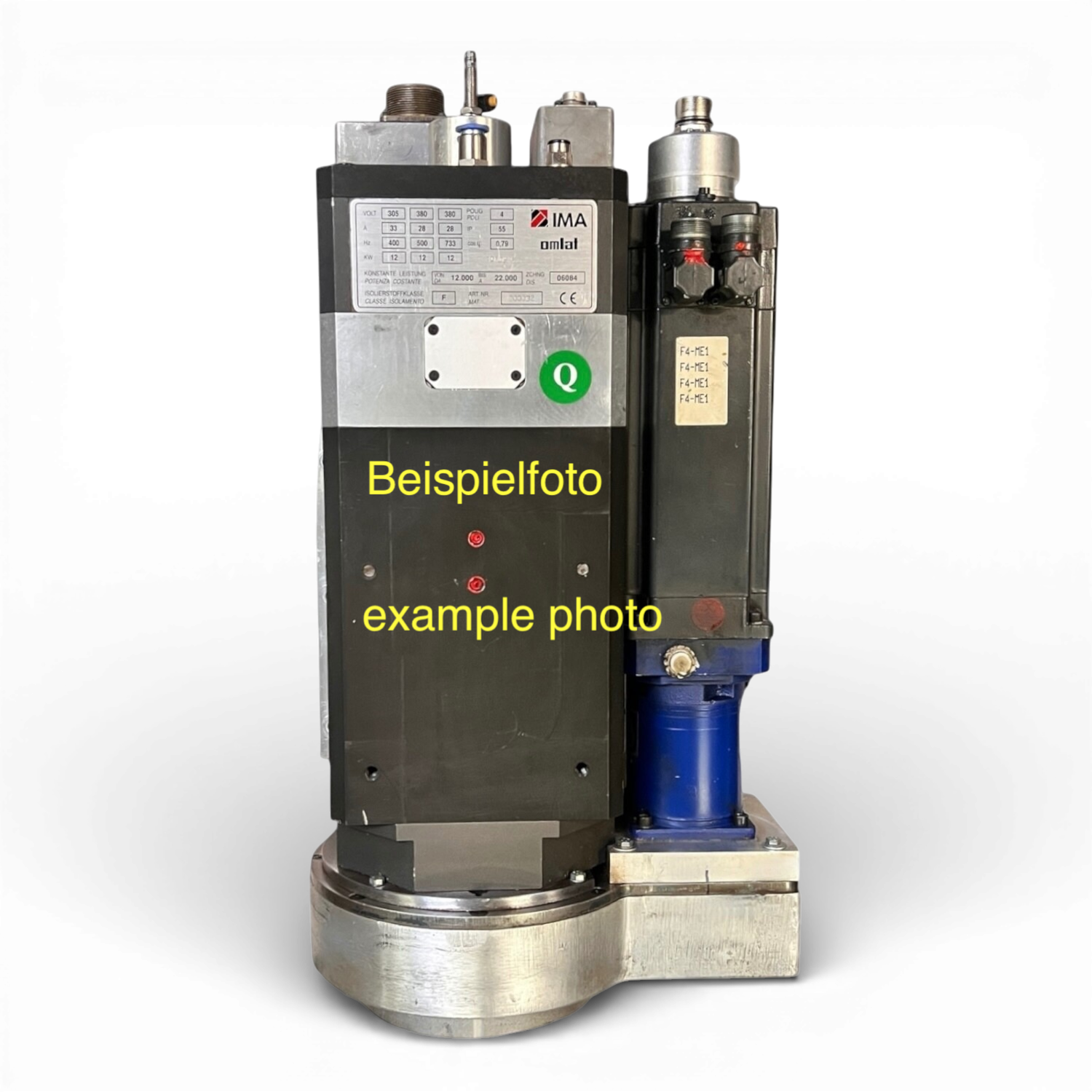

OMLAT IMA Hauptspindel 12 KW Motorspindel Elektrospindel ohne C-Achse

OMLAT Hauptspindel Motorspindel Motor Hauptmotor Typ mW 13,5 10 4 12 kW Art Nr 004302 IMA CNC (spindle motor, main spindle)

Art.-Nr.: 004302

Hersteller: OMLAT

Weitere Ident Nr.: Typ mW 13,5 10 4 Drawing ZCHNG 06266

Serien Fertigungsangaben: Seriennummer gemäß Typenschild

Technische Beschreibung

Angeboten wird eine originale OMLAT Hauptspindel Motorspindel Motor Hauptmotor vom Typ mW 13,5 10 4 mit Zeichnungsnummer ZCHNG 06266.

Die Einheit ist für konstante Leistung und hohe Drehzahlen in CNC Bearbeitungszentren ausgelegt.

Alle technischen Daten wurden direkt vom Typenschild und den Herstellerspezifikationen übernommen.

Wichtiger Hinweis Die C Achse W Achse ist nicht im Lieferumfang enthalten.

Eine passende C Achse W Achse kann optional mit erworben werden und wird bei gemeinsamer Bestellung von Spindel und Achse zum Sonderpreis angeboten.

Ein separater Erwerb der Achse ist ebenfalls möglich.

Technische Daten

• Bemessungsspannung 305 380 380 V

• Frequenz 400 500 733 Hz

• Nennstrom 33 28 28 A

• Nennleistung 12 kW

• cos phi 0,79

• Schutzart IP55

• Polzahl 4

• Isolierstoffklasse F

• Werkzeugaufnahme HSK F63

• Kegel Durchmesser 38 mm

• Norm ähnlich DIN 69893

• Werkzeugeinzug automatisch

• Einzugskraft 11000 N

• Maximales Werkzeuggewicht 6 kg

• Drehrichtung Rechtslauf und Linkslauf programmierbar

• Drehzahlbereich 12000 bis 24000 min 1 stufenlos einstellbar

• Antrieb frequenzgeregelter Drehstrommotor

• Antriebsleistung 7,5 kW im S1 Betrieb

• Spindelschmierung einmalige Werkfettschmierung

• Spindelkühlung Wasserkühlung

• Konstante Leistung 12000 bis 24000 min 1

Technischer Einsatzzweck

Hauptspindel Motorspindel Motor Hauptmotor für IMA CNC Bearbeitungszentren mit Hochdrehzahl Ausführung.

Zustand

Gebraucht

Geprüft

Funktionsfähig

Aus Maschinenrückbau

Highlights

• Zeichnungsnummer ZCHNG 06266 als Identmerkmal

• HSK F63 Aufnahme für Werkzeuge bis 6 kg

• Konstante Leistung bis 24000 min 1
