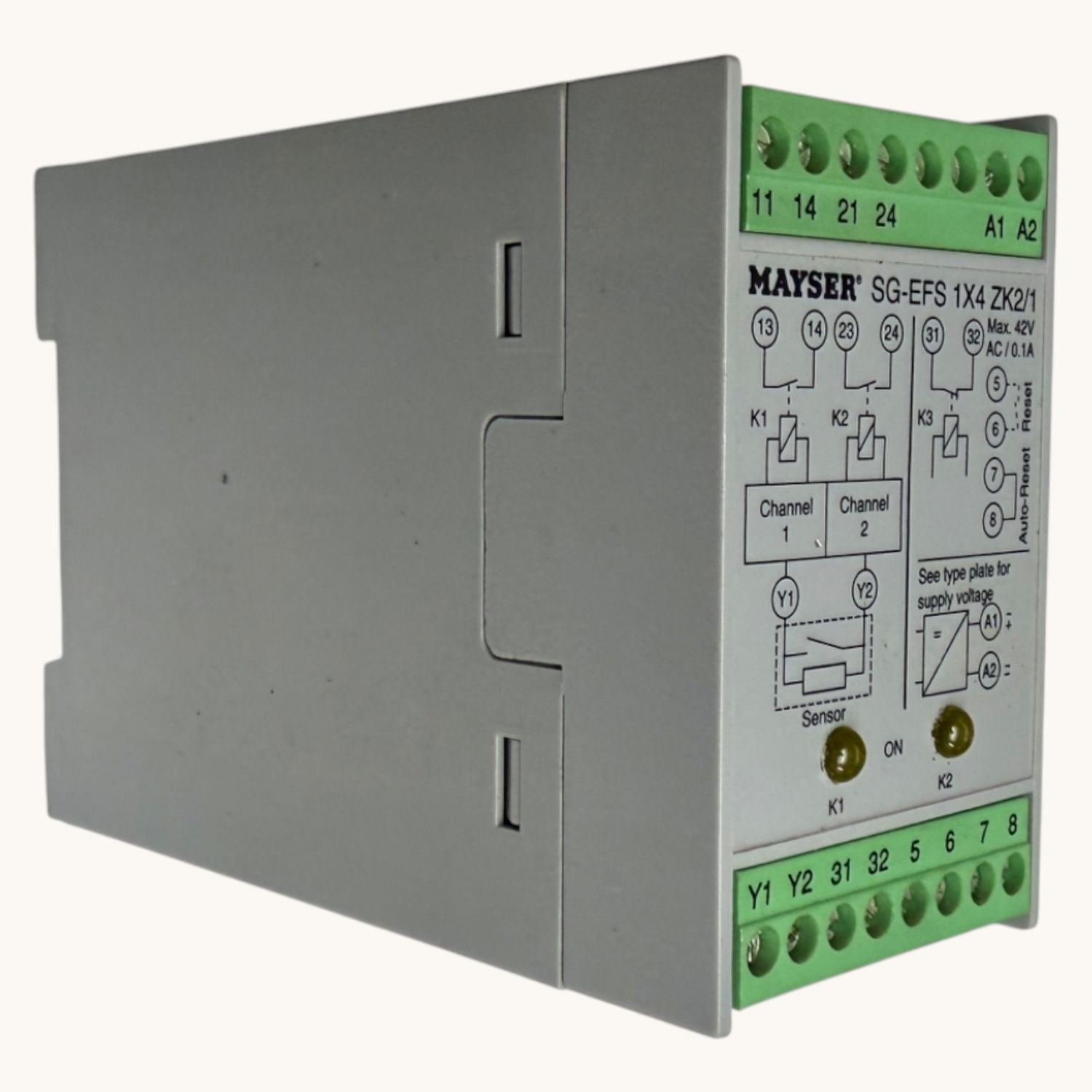

MAYSER SG EFS 104 ZK2 1 Sicherheitsrelais | Art.-Nr. 1002115 – z. B. IMA HOMAG CNC

(safety relay, control unit)

Art.-Nr.: 1002115

Hersteller: Mayser

Weitere Ident-/Bestell-Nr.: SG EFS 104 ZK2/1 L20ms

Serien-/Fertigungsangaben: Serial No. 489891-0040, Baujahr 2020, Version 3.1

Technische Beschreibung

Dieses Mayser Sicherheitsrelais SG EFS 104 ZK2/1 ist eine zweikanalige Auswerteeinheit zur sicheren Verarbeitung von Sensorsignalen mit 1K2 Technik. Das Gerät dient der sicheren Abschaltung von Maschinenfunktionen bei Auslösung angeschlossener Sicherheitssensoren. Es erfüllt die Anforderungen gemäß ISO 13849-1 Kategorie 3 PL e und ist für industrielle Anwendungen im Maschinenbau ausgelegt. Hinweise zu Typ, Version und Seriennummer sind auf dem originalen Typenschild dokumentiert.

Technische Daten

Versorgungsspannung DC: 24 V −15 % bis +20 %

Versorgungsspannung AC: 24 V

Frequenz: 48 bis 62 Hz

Stromaufnahme DC: 112 mA

Stromaufnahme AC: 220 mA

Leistungsaufnahme DC: < 4 W

Leistungsaufnahme AC: < 6 VA

Schaltleistung K1/K2: 250 VAC / 24 VDC, 2 A

Reaktionszeit: < 30 ms

Wiederanlaufzeit: < 220 ms

Schutzart: IP20

Normen: ISO 13849-1:2006 Kat. 3 PL e

Umgebungstemperatur: −20 bis +50 °C

Bauform: Hutschienenmontage

Gewicht

ca. 0,35 kg

Abmessungen

ca. L × B × H = 100 × 22,5 × 115 mm

Technischer Einsatzzweck

Sicherheitsrelais zur Auswertung von Schutzeinrichtungen wie Sicherheitsleisten oder Sensoren in industriellen Maschinen, z. B. in CNC Anlagen von IMA oder HOMAG.

Zustand

Gebraucht geprüft und funktionsfähig Gebrauchsspuren gemäß Fotos

Warennummer

Vorschlag: 85364900 ohne Gewähr

Highlights

• Zweikanalige Sicherheitsauswertung für hohe Betriebssicherheit

• Kategorie 3 PL e nach ISO 13849 für sicherheitsrelevante Anwendungen

• Kompakte Hutschienenbauform für platzsparenden Schaltschrankaufbau
