BENZ Bohraggregat Bohrgetriebe 6 + 8 Spindelig mit 2 Zusatzfrässpindeln | Art.-Nr. 4-09905 / 4-09908 – IMA CNC

(drilling unit, multi spindle head, boring aggregate)

Art.-Nr.: 4-09905 und 4-09908

Hersteller: BENZ

Zeichnungsnummer: 000M000E6941

Grund­einheit Nr.: 000M11100818 und 000M11100819

Teile Nr.: 10481119

Beschreibung

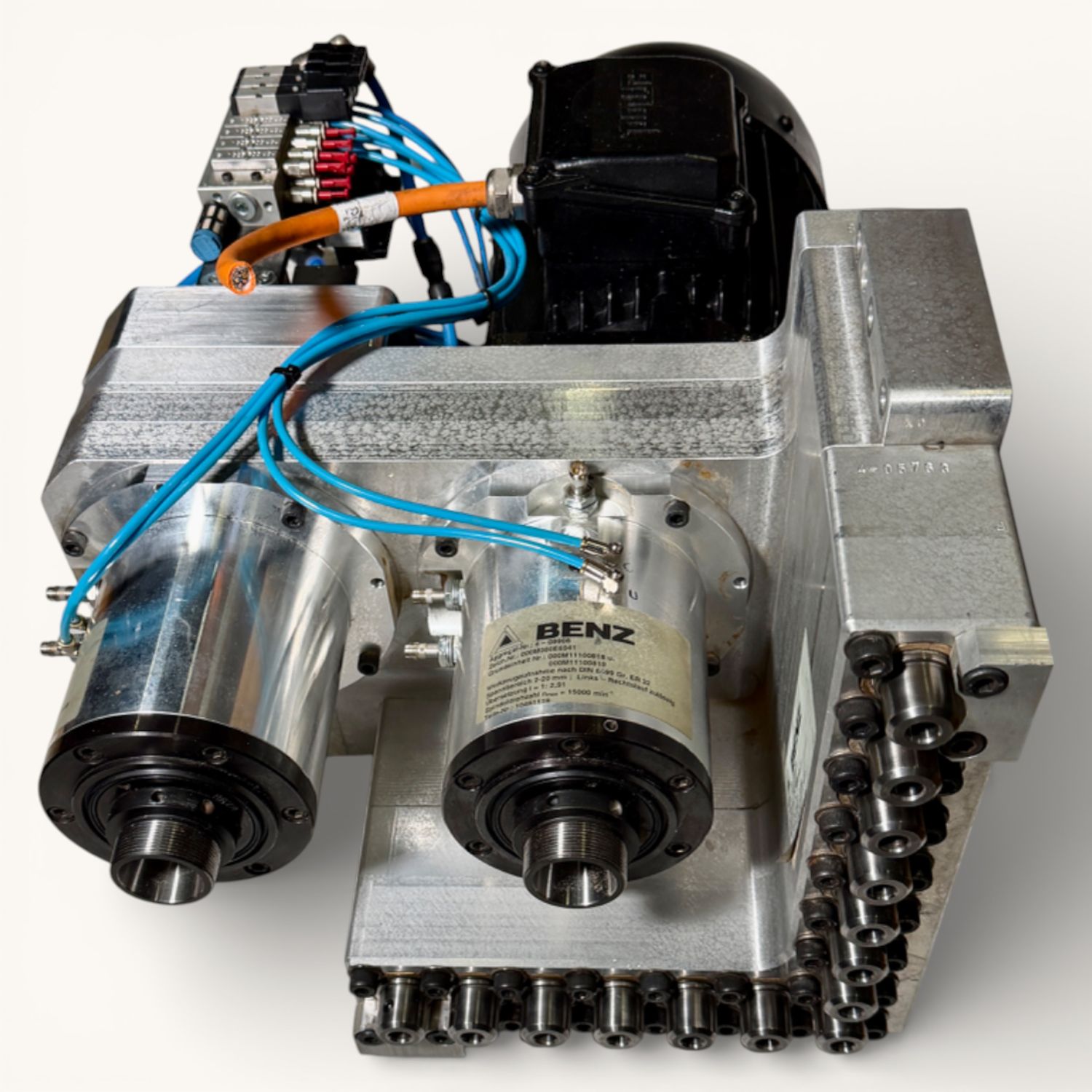

Mehrspindliges BENZ Bohraggregat für CNC Bearbeitungszentren. Ausführung mit 6 Bohrspindeln in X Richtung und 8 Bohrspindeln in Y Richtung sowie zwei integrierten Zusatzfrässpindeln.

Alle Bohrspindeln sind einzeln steuerbar und einzeln schaltbar. Dadurch hohe Flexibilität bei Lochbildern und Bearbeitungsstrategien.

Werkzeugaufnahme ER 32 nach DIN 6499. Links und Rechtslauf zulässig.

Geeignet für präzise Mehrfachbohrungen und kombinierte Fräsbearbeitung auf IMA CNC Maschinen.

Technische Daten

Werkzeugaufnahme: ER 32 nach DIN 6499

Spannbereich: 2 bis 20 mm

Spindelanordnung: 6 Spindeln X Richtung 8 Spindeln Y Richtung

Steuerung: alle Bohrspindeln einzeln steuerbar

Drehrichtung: Links und Rechtslauf zulässig

Übersetzung: i = 1 zu 2,91

Max Spindeldrehzahl: 15000 min⁻¹

Zusatzfrässpindeln: 2 Stück

Antriebsleistung: 4 kW

Motordrehzahl: 2800 min⁻¹

Aggregat 1

Aggregat Nr.: 4-09905

Zeichnungsnummer: 000M000E6941

Grund­einheit Nr.: 000M11100818

Aggregat 2

Aggregat Nr.: 4-09908

Zeichnungsnummer: 000M000E6941

Grund­einheit Nr.: 000M11100819

Einsatzgebiet

Mehrfachbohrungen in X und Y Richtung sowie zusätzliche Fräsoperationen auf CNC Bearbeitungszentren

Geeignet für IMA CNC Anlagen z.B. Baureihe 610 und vergleichbare Maschinen

Zustand

Gebraucht geprüft und funktionsfähig

Gebrauchsspuren gemäß Fotos

Highlights

• 6 X Spindeln und 8 Y Spindeln für hohe Bearbeitungsgeschwindigkeit

• Alle Bohrspindeln einzeln steuerbar für maximale Flexibilität

• Zwei integrierte Zusatzfrässpindeln für kombinierte Bohr Fräsbearbeitung

• Werkzeugaufnahme ER 32 nach DIN 6499

Kurzbeschreibung

BENZ Mehrspindel Bohraggregat 6 X Spindeln 8 Y Spindeln mit 2 Zusatzfrässpindeln für IMA CNC

---
