B&R Relais Ausgangsmodul MDA163-0 für Holzma Homag Weeke Art.-Nr. MDA163-0
Art.-Nr.: MDA163-0
Hersteller: B&R Bernecker & Rainer
Bezeichnung: Relais Ausgangsmodul Maestro System
Revision: Rev. 00.00
Seriennummer: S.Nr. 0612 / 013111671247
Frontkennung: A 163
Systemplattform: B&R Maestro
Beschreibung
Bei diesem Artikel handelt es sich um ein originales B&R Maestro Relais Ausgangsmodul MDA163-0, ausgeführt als industrielles Steckmodul für zentrale Steuerungssysteme. Das Modul ist als mehrkanalige Relaiskarte aufgebaut und dient zur galvanisch getrennten Ansteuerung externer Verbraucher über Relaiskontakte.
Auf der Leiterplatte sind hochwertige Industrie Relais des Herstellers Takamisawa verbaut. Es handelt sich um den Typ LZ-12H-K, der für eine Steuerspannung von 12 V DC ausgelegt ist. Diese Relais werden typischerweise zur Schaltung von Ventilen, Schützen, Magneten, Motorfreigaben oder anderen industriellen Aktoren eingesetzt.

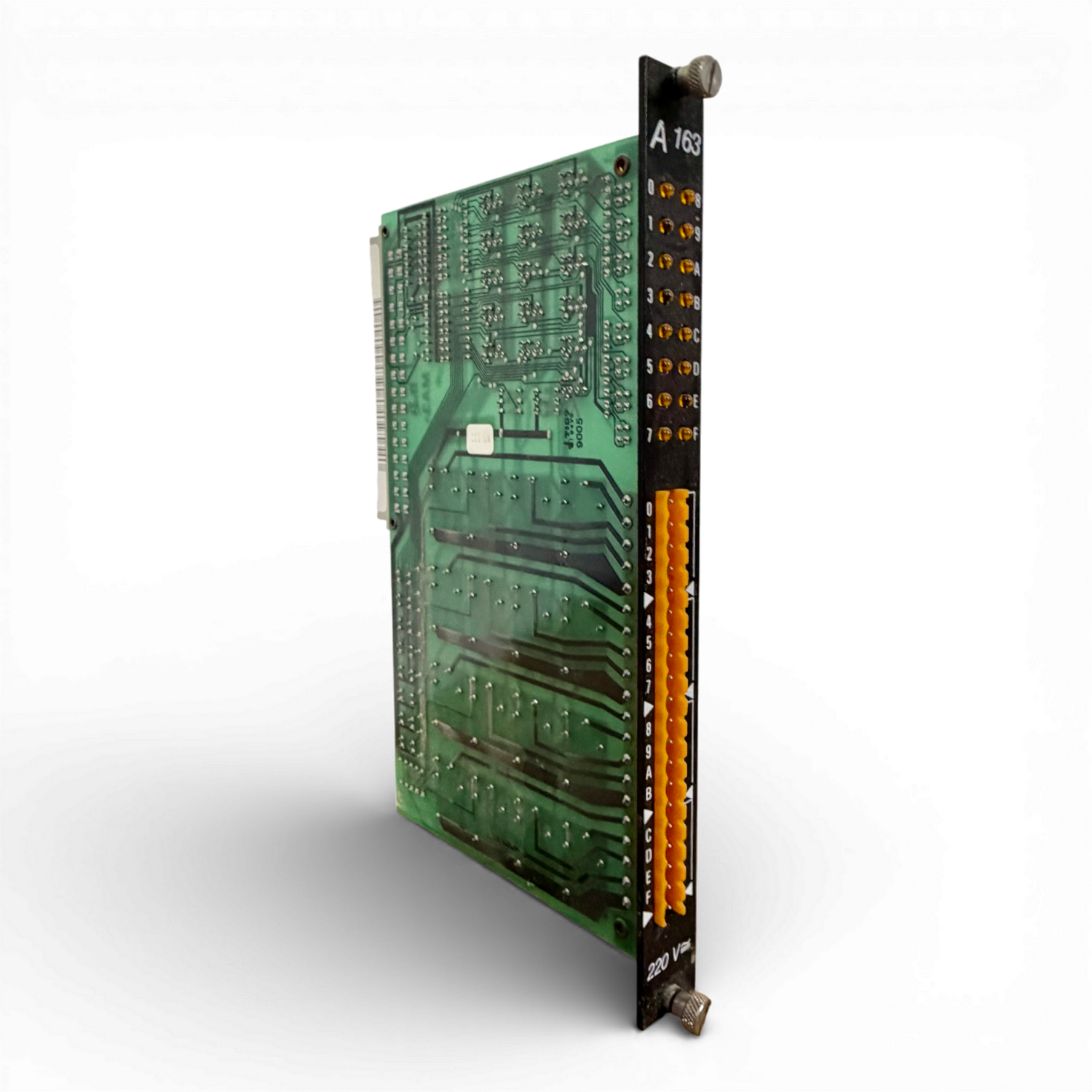

Die Frontplatte ist mit LED Statusanzeigen pro Kanal ausgestattet, wodurch der jeweilige Schaltzustand direkt sichtbar ist. Zusätzlich ist eine nummerierte Steckleiste vorhanden, die eine eindeutige Kanalzuordnung ermöglicht und den Anschluss externer Komponenten erleichtert.
Das Modul ist für den Einsatz in B&R Maestro Backplane Systemen konzipiert und wird unter anderem in CNC Steuerungen von Holzma, Homag und Weeke verwendet.
Technische Daten
System B&R Maestro
Modultyp Relais Ausgangsmodul
Ausgangsart potenzialfreie Relaiskontakte
Kanäle mehrkanalig
Relaistyp Takamisawa LZ-12H-K
Relaisspannung 12 V DC
Schaltart elektromechanisch
Diagnose LED Anzeige je Kanal
Anschluss Backplane Steckverbinder
Bauform Einschubmodul mit Frontplatte
Abmessungen
Tiefe ca. 120 mm
Höhe ca. 200 mm
Länge ca. 220 mm
Technischer Einsatzzweck
Das B&R MDA163-0 wird als zentrales Ausgangsmodul in industriellen Steuerungen eingesetzt. Es übernimmt die zuverlässige Schaltung von Lastkreisen und dient als Schnittstelle zwischen Steuerlogik und Feldkomponenten. Durch den Einsatz von Relais eignet sich das Modul besonders für Anwendungen mit galvanischer Trennung oder höheren Schaltspannungen.
Typische Einsatzbereiche sind CNC Holzbearbeitungsmaschinen, industrielle Automatisierungssysteme sowie Maschinensteuerungen von Holzma, Homag und Weeke.
Zustand
Gebraucht aus Industrieumgebung.
Optische Gebrauchsspuren altersbedingt vorhanden.
Keine sichtbaren Beschädigungen an Leiterplatte, Relais oder Steckkontakten.
Lieferumfang gemäß Abbildung.
Highlights
Original B&R Maestro Relais Ausgangsmodul
Hochwertige Takamisawa Industrie Relais
Klare Kanal und Statusanzeige über Front LEDs
Bewährte Technik für Holzma Homag Weeke Steuerungen
Robuste Industrieausführung
