Motor Antriebs Bohrgetriebe Aufkleber: N.011 2-024-95-1330 Motor Antriebs Bohrgetriebe
Serien Fertigungsangaben:
siehe Fotos
Technische Beschreibung

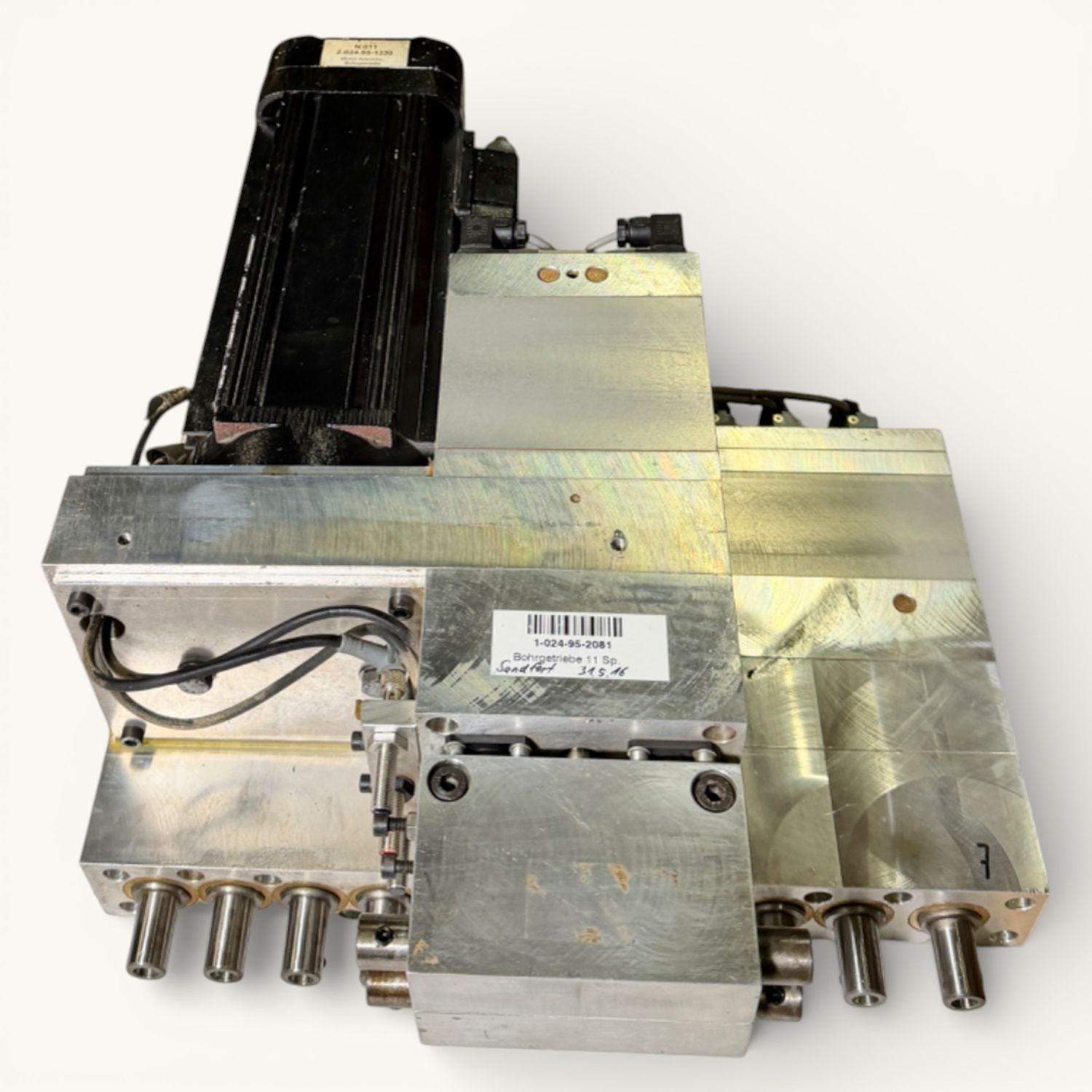

Mehrspindliges Bohrgetriebe mit angebautem Antriebsmotor aus einer WEEKE BP 155 für CNC Bearbeitungszentren von HOMAG und WEEKE.
Ausführung mit Hauptbohrblock mit 11 Spindeln sowie zwei zusätzlichen Doppel Zusatzbohraggregaten links und rechts zur Erweiterung der Bearbeitungsbreite.
Der integrierte Motor treibt das Bohrgetriebe direkt an und sorgt für eine kompakte und spielfreie Kraftübertragung.
Geeignet für präzise Reihenbohrungen und komplexe Bohrbilder im automatisierten CNC Betrieb (drilling gearbox, multi spindle head).
Technische Daten
Spindelkonfiguration Hauptblock: 11 Spindeln
Zusatzspindeln: 2 + 2 Spindeln
Gesamtanzahl Spindeln: 15
Anordnung: Reihenbohraggregat mit Zusatzbohrköpfen
Laufrichtung: Rechts Links Lauf
Übersetzung: 1 : 1,16
Antriebsdrehzahl bei 50 Hz: ca. 3000 min⁻¹
Spindeldrehzahl: ca. 4500 bis 4800 min⁻¹ Angabe ohne Gewähr
Antrieb: Elektromotor direkt angeflanscht
Maschinenbezug: WEEKE BP 155
Gewicht
ca. 35 kg
Abmessungen
ca. L × B × H = 380 × 260 × 220 mm
Technischer Einsatzzweck
Mehrspindliges Bohraggregat zur horizontalen und vertikalen Reihenbohrung in CNC Bearbeitungszentren von HOMAG und WEEKE insbesondere in BOF und BP Serien zur Fertigung von Korpus und Möbelteilen.
Zustand
Gebraucht geprüft und funktionsfähig Gebrauchsspuren gemäß Fotos
