HOMAG CPU BAB40 M.GRAFIK.F.MONITOR.M. SCSI – Hauptkarte 2-083-03-0093 | ELTEC Elektronik Mainz | Industrie-PC Steuerung

€3.940,00
zzgl. USt + Versand
Vorraussichtliche Lieferzeit
Versand: 1–4 Tage
Abholung: heute, 09:00:00–18:00:00
Auf Lager: 1 St. erhältlich
Produktbeschreibung
Marke: HOMAG

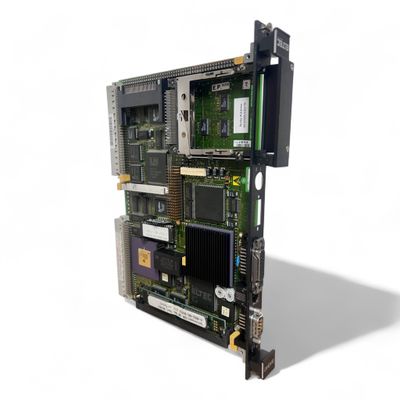

HOMAG CPU BAB40 M.GRAFIK.F.MONITOR.M. SCSI – Hauptkarte 2-083-03-0093 | ELTEC Elektronik Mainz | Industrie-PC Steuerung


Artikelnummer: 2-083-03-0093

Zusatznummern: 3-012-05-1920, 4-086-06-0468, ELTEC-172976

Bezeichnung lt. HOMAG: CPU BAB40 mit Grafik für Monitor, mit SCSI


Beschreibung:

Diese hochwertige CPU-Karte des Typs BAB40 wurde von HOMAG entwickelt und von ELTEC Elektronik Mainz gefertigt. Sie stammt aus einer funktionsfähigen HOMAG-Maschine der Firma ROMA und war bis zur Demontage in vollem Betrieb. Die Karte vereint Rechenleistung, Grafikverarbeitung und umfangreiche Schnittstellen in einem kompakten Format und ist speziell für industrielle Anwendungen und CNC-Steuerungen im Maschinenbau ausgelegt.


Technische Details und Ausstattung:

  • CPU: Motorola MC68040RC40 CPU (Quadra-kompatibel, 40 MHz) mit Floating Point Unit (FPU)
  • RAM: SIMM-Modul Siemens 32 MB (4-086-06-0468), 72-polig, Fast Page Mode, 70 ns
  • Grafik: VIC VIC068A-BC Grafikprozessor
  • CompactFlash: SanDisk mit OS9 V3.02.00, grafischer Oberfläche X11R6, Softwaretool tool_ww40, tool_wzw V3.12, Konfiguration „Anlage: 0201254685“, Datum: 09.11.1998
  • Node Address: 00005B003AB0 (MAC-Adresse auf Modul vermerkt)
  • Schnittstellen:
    • 1x Sub-D9 (RS232 / COM-Port)
    • 1x RJ45 Ethernet
    • 1x Sub-D15 (vermutlich VGA/Grafik)
    • 1x Sub-D9 (zweiter COM-Port)
    • 1x 6-poliger Mini-DIN (Tastatur oder seriell)
    • 2x 2-poliger Lichtwellenleiter-Steckplatz
    • 1x SCSI-Konnektor (integriert, intern)

Weitere Komponenten auf der Platine:

  • STMicroelectronics 74FCT88915 Taktgeber
  • ELTEC CPLD mit interner Logik
  • Diverse Speicher-ICs, z. B. Siemens HYM3802000GS-60, AMD Flash-ROM
  • Kühlkörper auf Hauptprozessor
  • Spannungsversorgung über DC/DC-Wandler und Kondensatoren

Lieferumfang:

Geliefert wird exakt die auf den Fotos dargestellte CPU-Baugruppe, bestehend aus der voll bestückten Platine mit Speicher, Grafik, Flashmodul, sowie allen vorhandenen Komponenten.

Hinweis:

Es handelt sich um ein gebrauchtes Ersatzteil aus einem laufenden HOMAG-System. Die Funktionsfähigkeit war bis zum Ausbau gewährleistet. Verkauf ohne weitere Garantie.

Warentarifnummer (TARIC): 84715000

Gewicht: ca. 0,8 kg

Highlights:

  • Industrielle HOMAG-Steuerkarte mit Grafik, SCSI und Flashmodul
  • Umfangreiche Schnittstellen (COM, Ethernet, Grafik, SCSI)
  • Voll funktionsfähig bis zur Entnahme aus HOMAG-Anlage
