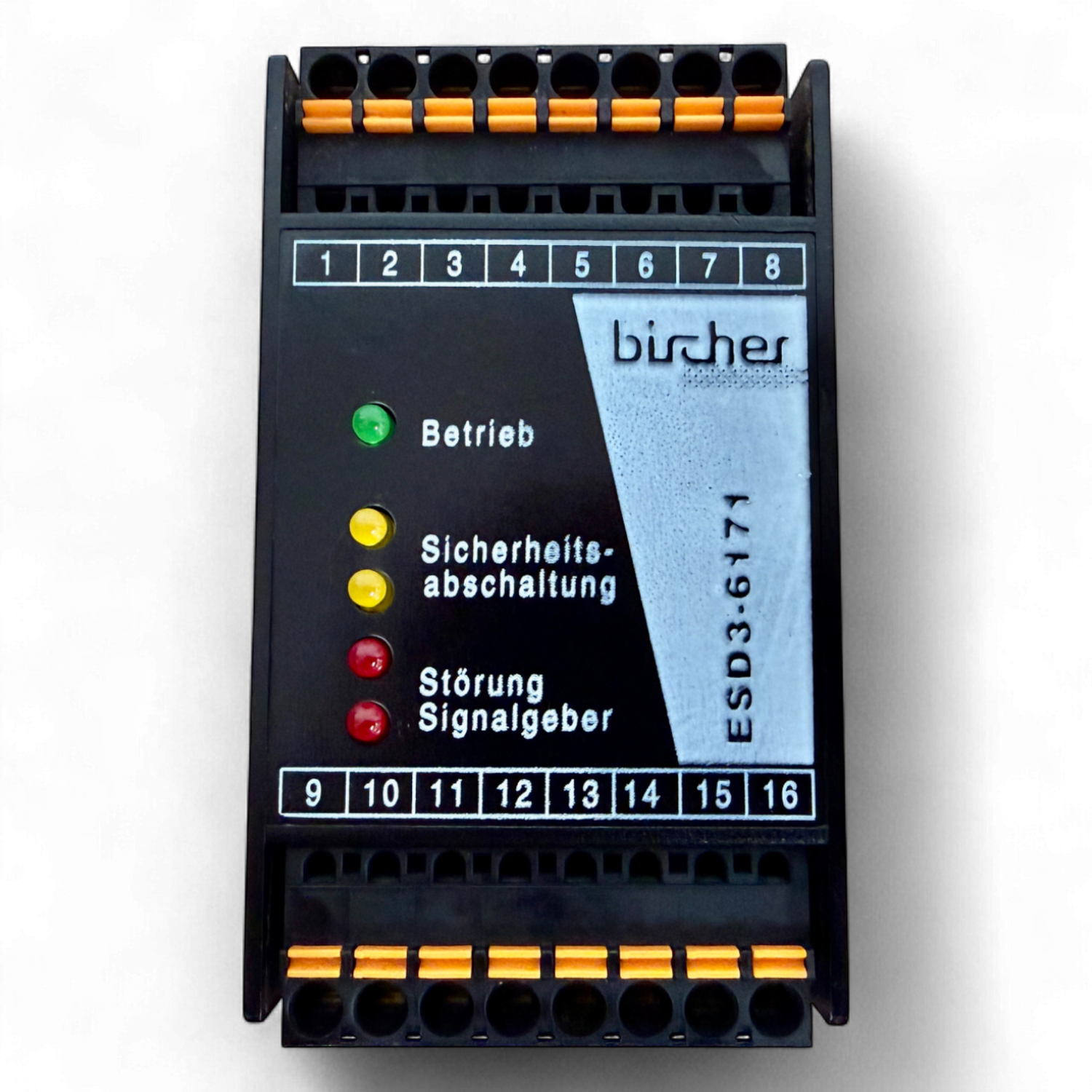

Bircher Reglomat Sicherheitsrelais ESD3-6171-K234 Art.-Nr. 6171-K234 HOMAG Nummer 4-008-32-0967

€488,00
Ausverkauft
zzgl. USt + Versand
Ausverkauft
Produktbeschreibung
Marke: Bircher

Bircher Reglomat Sicherheitsrelais ESD3-6171-K234 Art.-Nr. 6171-K234 HOMAG Nummer 4-008-32-0967

Art.-Nr.: 6171-K234 | HOMAG-Nr.: 4-008-32-0967 | Zustand: Gebraucht, geprüft & funktionsfähig

Was ist dieses Bauteil?

Ein Sicherheitsrelais ist ein elektronisches Schutzbauteil in Maschinen. Es überwacht ständig, ob Schutztüren, Not-Aus-Schalter oder andere Sicherheitseinrichtungen korrekt geschlossen sind — und schaltet die Maschine innerhalb von Millisekunden ab, wenn etwas nicht stimmt.

Dieses Exemplar ( Modell ESD3-6171-K234) wurde aus einem HOMAG-Bearbeitungszentrum (CNC-Holzbearbeitung) ausgebaut, vollständig elektrisch geprüft und ist technisch einwandfrei. Die Bezeichnung K234 steht für eine herstellerspezifische Anpassung an bestimmte Maschinentypen.

Das bietet dieses Relais

  • Zweikanalige Überwachung — zwei unabhängige Signalwege für maximale Ausfallsicherheit
  • Sicherheitskategorie 3 (EN 954-1) — erfüllt die europäische Maschinensicherheitsnorm
  • Blitzschnelle Reaktion — schaltet innerhalb von max. 50 Millisekunden ab (schneller als ein Wimpernschlag)
  • Vollständig geprüft & getestet — funktionsfähig, kein Risiko
  • Kostengünstige Alternative — geprüfte Gebrauchtkomponente statt teurer Neuware

Technische Daten

Versorgungsspannung

24 VDC ±10 % (Gleichspannung, wie in Steuerschränken üblich)

Ansprechzeit

max. 50 ms (schneller als ein Wimpernschlag)

Sicherheitsausgänge

7 A bei 250 VAC

Sicherheitskategorie

Kategorie 3 gemäß EN 954-1

Eingänge

Zweikanalig (Pins 1–4)

Modell

ESD3-6171-K234

Anschlussbelegung (Pinbelegung)

Bitte mit dem Schaltplan Ihrer Maschine abgleichen, bevor Sie das Relais einbauen.

Pins

Funktion

Bedeutung

1 – 4

Sicherheitseingang

Zweikanalig — z. B. Schutztür oder Not-Aus

5 – 6

Reset

Wiedereinschalten nach Auslösung

9 – 10

Versorgung

24 VDC Betriebsspannung

12 – 13

Sicherheitsausgang SR1

Schaltet Maschinenkreis 1 ab

15 – 16

Sicherheitsausgang SR2

Schaltet Maschinenkreis 2 ab

7 – 8

Meldekontakt

Statusrückmeldung an die Steuerung

⚠ Wichtig vor dem Kauf — bitte lesen

  • ▶ Dies ist eine Sonderversion (K234) — passt nicht in jede Maschine. Bitte prüfen Sie den Schaltplan Ihrer Anlage.
  • ▶ Nur mit 24 VDC Versorgungsspannung betreiben — keine 230 V Netzspannung!
  • ▶ Unsicher, ob es passt? Schreiben Sie uns — wir helfen gerne beim Abgleich mit Ihrem Schaltplan.
