Bircher Reglomat Sicherheitsrelais ESD3-6171 – Art.-Nr. 6171 HOMAG Nr. 4-008-32-0967

€488,00
zzgl. USt + Versand
Voraussichtliche Lieferzeit
Versand: 3–6 Tage
Abholung: in 2 Tagen
Auf Lager: 2 St. erhältlich
Produktbeschreibung
Marke: Bircher

Art.-Nr.: 6171 | Modell: ESD3-6171 | HOMAG-Nr.: 4-008-32-0967 Zustand: Gebraucht, geprüft & funktionsfähig

Verfügbare Einheiten — Q.-CH.-Nummern

Einheit 1

Q.-CH.-NR. 0502080082

Zertifizierung: T1 · CE

Einheit 2

Q.-CH.-NR. 0612140023

Zertifizierung: UD · CE

Beide Einheiten sind technisch identisch — gleiche Spezifikation, gleiche Funktion. Bitte bei Bestellung gewünschte Einheit angeben.

Was ist dieses Bauteil?

Das Bircher Reglomat ESD3-6171(Art.-Nr. 6171, HOMAG-Nr. 4-008-32-0967) ist ein industrielles Sicherheitsrelais für den Einsatz in Maschinen und Anlagen. Es überwacht zweikanalig Sicherheitseinrichtungen wie Schutztüren, Not-Aus-Taster oder Lichtschranken — und schaltet die Maschine bei Auslösung innerhalb von max. 50 ms sicher ab.

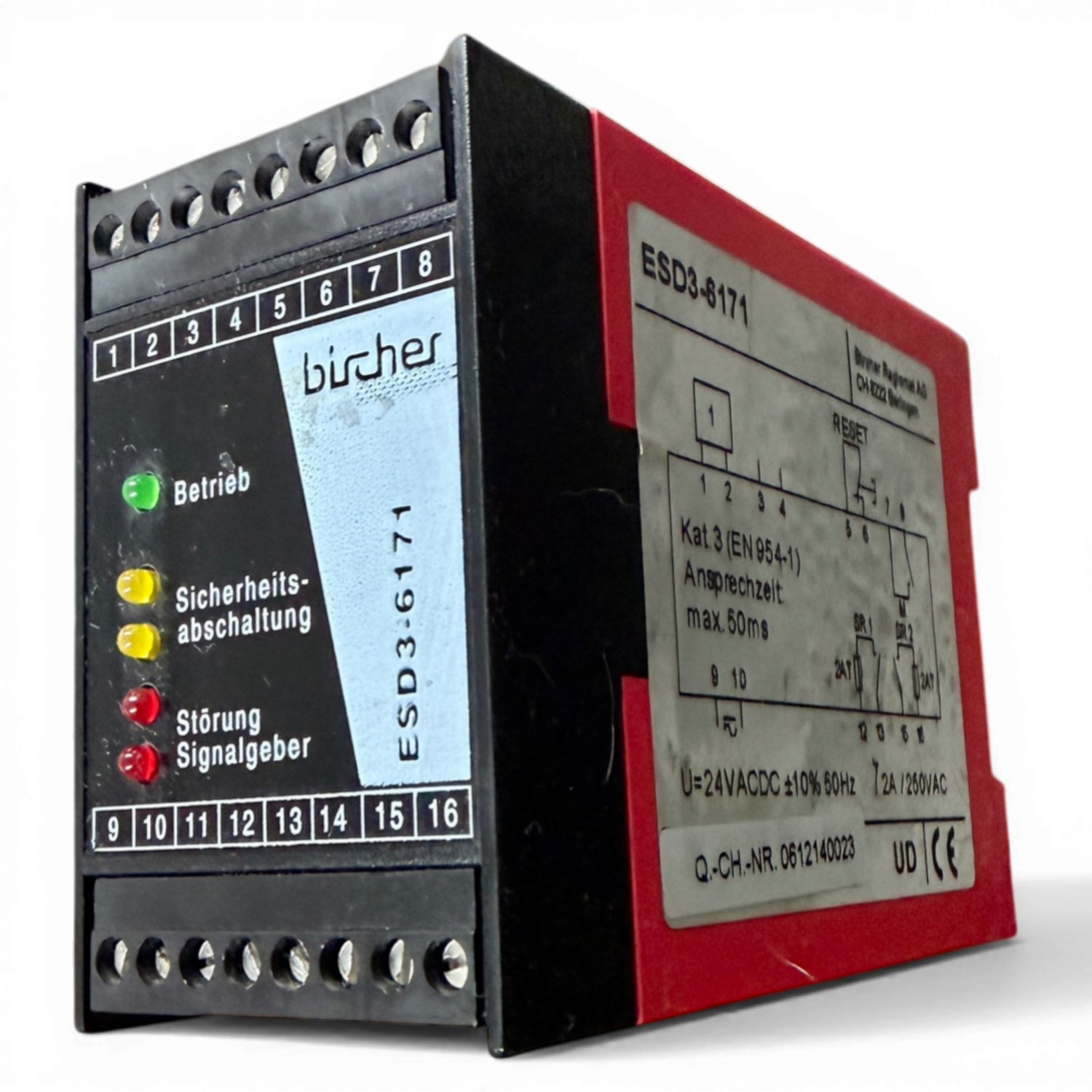

Dieses Exemplar wurde aus einer HOMAG-Anlage(CNC-Holzbearbeitungszentrum) entnommen, vollständig elektrisch geprüft und ist technisch einwandfrei. Erkennbar am charakteristischen roten Gehäuse mit schwarzem Frontpanel, 16 nummerierten Anschlüssen und 5 farbigen Status-LEDs.

Status-LEDs — Bedeutung der Anzeigen

Betrieb Relais eingeschaltet und betriebsbereit — alle Sicherheitskreise geschlossen
Sicherheitsabschaltung (1) Kanal 1 ausgelöst — z. B. Schutztür geöffnet oder Not-Aus gedrückt
Sicherheitsabschaltung (2) Zweiter Sicherheitskanal ausgelöst — redundante Überwachung aktiv
Störung Interner Fehler oder Diskrepanz zwischen den Eingangskanälen
Signalgeber Fehler am angeschlossenen Signalgeber — Sensor oder Schalter prüfen

Das bietet dieses Relais

  • Zweikanalige Überwachung — Pins 1–4, redundanter Aufbau für maximale Ausfallsicherheit
  • Sicherheitskategorie 3 (EN 954-1) — erfüllt die europäische Maschinensicherheitsnorm
  • Blitzschnelle Reaktion — Ansprechzeit max. 50 ms (schneller als ein Wimpernschlag)
  • Flexible Versorgungsspannung — 24 V ACDC ±10 %, 50 Hz (Wechsel- oder Gleichspannung möglich)
  • 5 Status-LEDs — sofortige Diagnose ohne Messgerät direkt am Gerät
  • Original HOMAG-Ersatzteil — HOMAG-Nr. 4-008-32-0967, passend für HOMAG-Bearbeitungszentren
  • Vollständig geprüft & getestet — sofort einsatzbereit, kein Risiko

Technische Daten (vom Typenschild)

Modell ESD3-6171 · Bircher Reglomat AG, CH-8222 Beringen
HOMAG-Artikelnummer 4-008-32-0967
Versorgungsspannung 24 V ACDC ±10 %, 50 Hz (Wechsel- oder Gleichspannung)
Ansprechzeit max. 50 ms
Sicherheitsausgänge 7 A / 250 VAC — SR1 (12–13) + SR2 (15–16), je 2AT abgesichert
Sicherheitskategorie Kategorie 3 gemäß EN 954-1
Eingänge Zweikanalig (Pins 1–4)
Q.-CH.-NR. Einheit 1 0502080082 · T1 · CE
Q.-CH.-NR. Einheit 2 0612140023 · UD · CE

Anschlussbelegung (Pinbelegung)

Alle Anschlüsse direkt vom Typenschild. Bitte vor dem Einbau mit dem Schaltplan Ihrer Maschine abgleichen.

Pins Funktion Bedeutung
1 – 4 Sicherheitseingang Zweikanalig — Schutztür, Not-Aus oder Lichtschranke
5 – 6 Reset Wiedereinschalten nach Sicherheitsauslösung
7 – 8 Meldekontakt (M) Statusrückmeldung an die Maschinensteuerung
9 – 10 Versorgungsspannung 24 V ACDC ±10 % anschließen
12 – 13 Sicherheitsausgang SR1 Schaltet Maschinenkreis 1 ab — 7 A / 250 VAC, 2AT
15 – 16 Sicherheitsausgang SR2 Schaltet Maschinenkreis 2 ab — 7 A / 250 VAC, 2AT

ⓘ Kompatibilität & Einsatzbereich

  • ▶ Direkt passend als Ersatzteil für HOMAG-Bearbeitungszentren (HOMAG-Nr. 4-008-32-0967)
  • ▶ Auch einsetzbar in anderen Maschinen mit 24 V ACDC Steuerkreis und EN 954-1 Kat.-3-Anforderung
  • ▶ Typische Anwendungen: CNC-Fräsen, Holzbearbeitungsmaschinen, Verpackungsanlagen, Fördertechnik
  • ▶ Bei Fragen zur Kompatibilität mit Ihrer Anlage — kontaktieren Sie uns gerne vor dem Kauf

⚠ Wichtig vor dem Einbau — bitte lesen

  • ▶ Schaltplan und Pinbelegung Ihrer Maschine vor dem Einbau sorgfältig prüfen
  • ▶ Nur mit 24 V ACDC ±10 % betreiben — keine höhere Spannung anschließen
  • ▶ Installation nur durch qualifiziertes Fachpersonal
  • ▶ Nicht verwechseln mit Sonderversion ESD3-6171-K234 — diese hat abweichende interne Beschaltung
