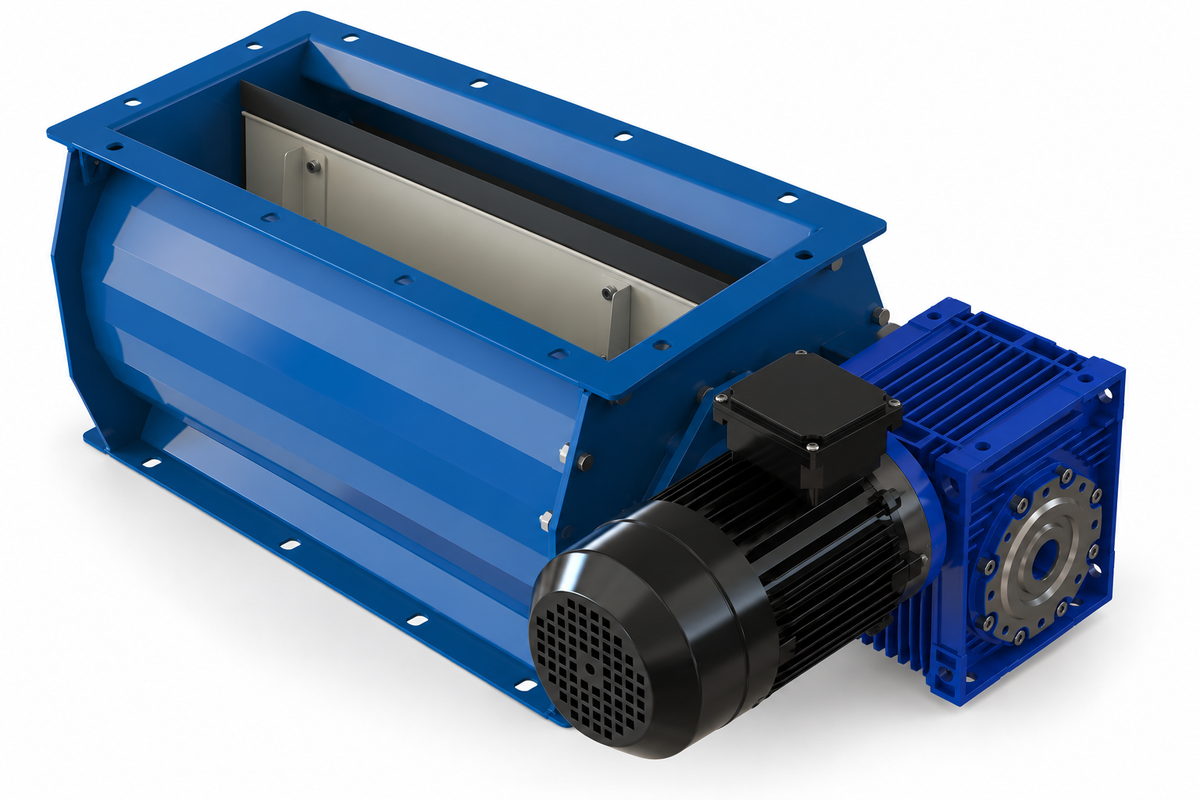

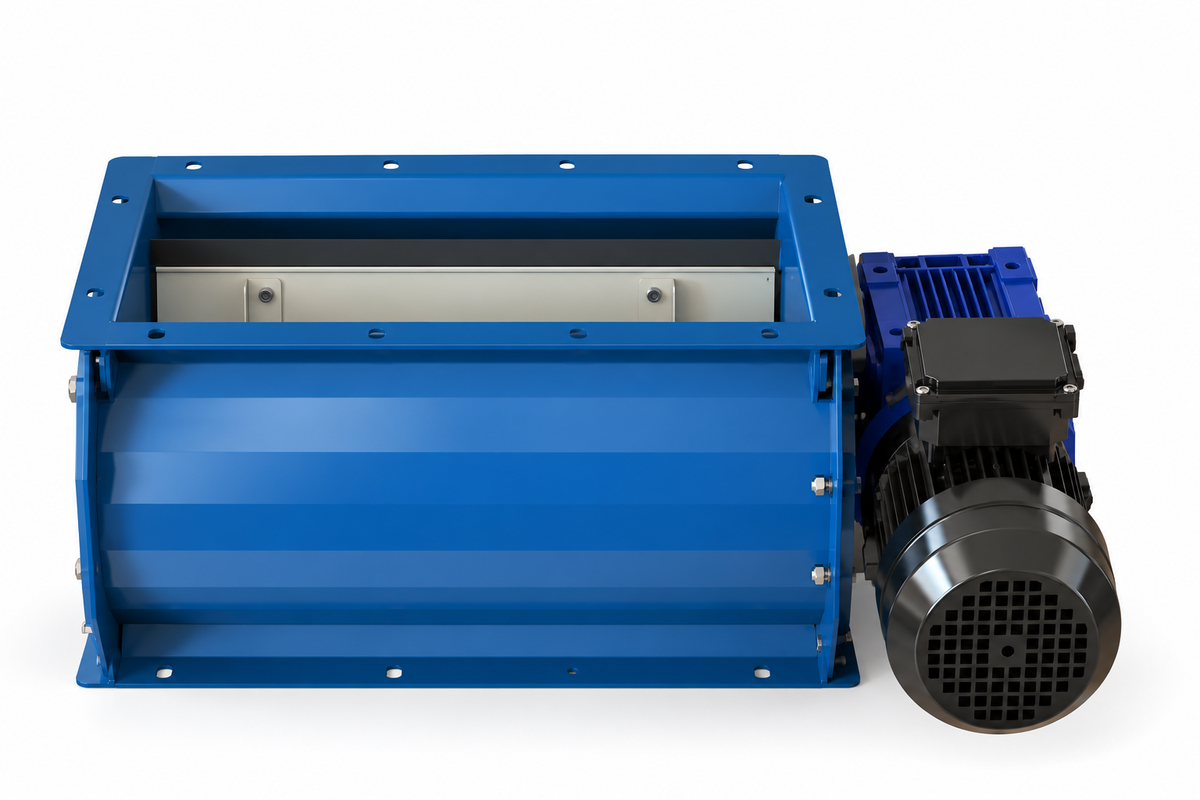

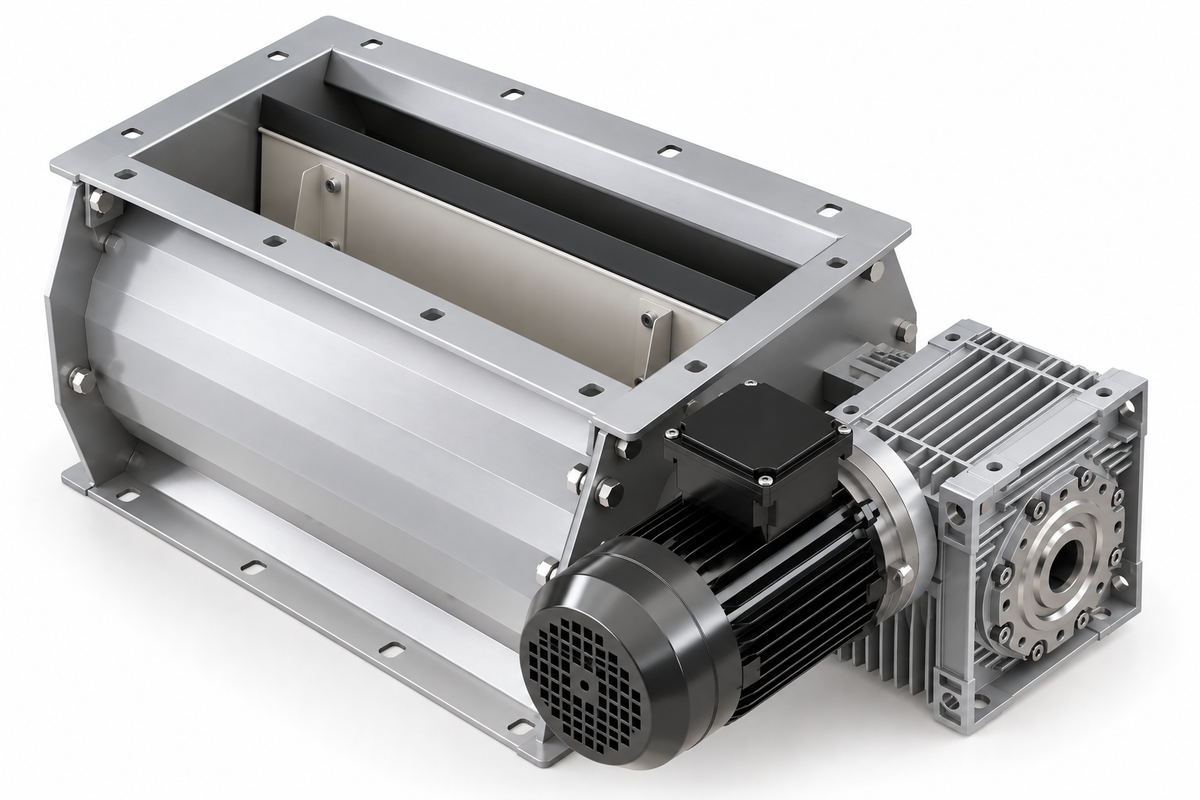

Zellenradschleuse ZRS mit Gummidichtlippen, RAL 5010 – Baulänge 250 bis 1000 mm

€1.300,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Baugröße

ZRS-250 ZRS-500 ZRS-750 ZRS-1000

Fertigung auf Kundenwunsch

Dieser Artikel wird für Sie gefertigt. Produktionszeit 2–6 Wochen ab Auftragsbestätigung.

Deutschland: nach Fertigstellung 2–3 Werktage
EU: nach Fertigstellung 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Die Schleuse wird komplett mit Getriebemotor geliefert und unter dem Auslauf von Filter, Zyklon oder Silo angeflanscht. Für die Auswahl brauchen wir: Fördergut und Materialmenge pro Stunde, Flansch- bzw. Auslaufmaß, Einbauort (Filter, Zyklon oder Silo) und ob der Ventilator vor oder hinter dem Filter sitzt.

Beim Einbau: Flanschdichtungen einsetzen, Drehrichtung prüfen und den Kaltleiter (PTC) des Motors anschließen und auswerten. Gegenflansche und Übergangsstücke sind nicht im Lieferumfang und auf Anfrage lieferbar. Das Maßblatt senden wir Ihnen gern vorab zu.

Ratgeber: So funktioniert eine Zellenradschleuse→

Neuware Zellenradschleuse 4 Baugrößen Lieferung auf Auftrag

Zellenradschleuse ZRS mit Gummidichtlippen, RAL 5010

Druckloser Austrag von Staub, Spänen und Granulat unter Filter und Zyklon – gleichmäßig dosiert, robust geschweißt und anschlussfertig mit IE3-Getriebemotor.

7,4–29,1 m³/h

Förderleistung*

0,75 kW

IE3-Getriebemotor

17 min⁻¹

Rotordrehzahl

250–1000 mm

Baulänge A

−20 … +80 °C

Temperaturbereich

Technische Daten je Baugröße

ZRS-250

Förderleistung*7,4 m³/h

Motor0,75 kW

A / B / C250 / 316 / 150 mm

D / E / F285 / 158 / 457 mm

Gewicht51 kg

ZRS-500

Förderleistung*13,7 m³/h

Motor0,75 kW

A / B / C500 / 566 / 450 mm

D / E / F535 / 158 / 457 mm

Gewicht77 kg

ZRS-750

Förderleistung*21,1 m³/h

Motor0,75 kW

A / B / C750 / 816 / 600 mm

D / E / F785 / 158 / 457 mm

Gewicht94 kg

ZRS-1000

Förderleistung*29,1 m³/h

Motor0,75 kW

A / B / C1000 / 1066 / 900 mm

D / E / F1035 / 158 / 457 mm

Gewicht110 kg

* Förderleistung bei 50 % Füllgrad des Rotors. Maße A–F gemäß Maßblatt (A = Nennlänge, F = Bauhöhe mit Antrieb) – das vollständige Maßblatt senden wir Ihnen gern zu.

Bauart	Austragsschleuse, drucklos
Gehäuse	Stahlblech 3 mm, geschweißt und verschraubt
Rotor	Stahl 2 mm, 6 auswechselbare Neopren-Dichtlippen
Oberfläche	Pulverbeschichtet RAL 5010, 40–60 µm
Antrieb	Schneckengetriebe 1:60 mit IE3-Drehstrommotor 0,75 kW, 230/400 V, IP55, S1
Rotordrehzahl	17 min⁻¹
Temperaturbereich	−20 bis +80 °C
Konformität	Maschinenrichtlinie 2006/42/EG, Niederspannungsrichtlinie 2014/35/EU, EMV-Richtlinie 2014/30/EU
Zustand	Neu

Wichtig vor der Bestellung

Kein ATEX-Gerät: Diese Ausführung ist nicht für explosionsgefährdete Bereiche zugelassen und übernimmt keine Explosionsentkopplung. Für brennbare Stäube in Zone 21/22 wählen Sie bitte die Ausführung ZRS-EX (ATEX Kategorie 2D).

Motorschutz: Der Kaltleiter (PTC) im Motor muss aus Sicherheitsgründen angeschlossen und ausgewertet werden.

Lieferumfang: Schleuse komplett mit Getriebemotor. Gegenflansche und Übergangsstücke sind nicht enthalten und auf Anfrage lieferbar.

Funktion und Einsatzbereich

Ein gleichmäßig drehender Rotor nimmt das Schüttgut im Einlauf in seinen Kammern auf und gibt es am Auslauf wieder ab. So entsteht ein kontinuierlicher, volumetrisch dosierter Austrag. Die elastischen Dichtlippen liegen am Gehäuse an und begrenzen den Luftaustausch zwischen Filter und Auslauf – der Filter verliert kaum Unterdruck, und der Staub bleibt dort, wo er hingehört.

Typische Einsätze: Austrag unter Trockenfiltern und Zyklonabscheidern in der Holzbearbeitung, Kunststoffverarbeitung, Absaug- und Entstaubungsanlagen sowie in der Abfall- und Recyclingtechnik – für feinkörnige und staubförmige Produkte ebenso wie für Granulate.

Leckluft und Druckdifferenz

Die Schleuse ist für den drucklosen Austrag ausgelegt. Bei einer Druckdifferenz von rund 8 kPa liegt die Leckluft je nach Baugröße bei etwa 38 m³/h (ZRS-250), 52 m³/h (ZRS-500), 65 m³/h (ZRS-750) und 80 m³/h (ZRS-1000). Bei geringerer Druckdifferenz sinkt sie deutlich. Gern prüfen wir die Auslegung für Ihre Anlage.

Antrieb im Detail

Winkelgetriebe in kompakter Off-Axis-Bauweise: Schneckengetriebe Untersetzung 1:60, Flanschbauform B14, Abtriebswelle Ø 28 mm, Synthetiköl ISO VG 320. Motor: IE3-Drehstrommotor Baugröße 80, 4-polig, 0,75 kW, 230/400 V, IP55, Betriebsart S1, Lager 6204 2RS C3. Die Einbaulage des Getriebemotors ist variabel.

Optionen, Ersatzteile und Zubehör

Optionen: andere RAL-Farben, andere Rotordrehzahlen, andere Dichtlippen-Werkstoffe.
Ersatzteile: Dichtlippen-Satz, kompletter Rotor, Motor und Getriebe.
Zubehör: Gegenflansche, Übergangsstücke, Saugrohre.
