HOMAG | SKU: 2-083-01-5093-4

Homag VME Interface f HC010 Rev. 04 Art.Nr. 2-083-01-5093

Name: Homag VME Interface f HC010 Rev. 04 Art.Nr. 2-083-01-5093
Brand: HOMAG
SKU: 2-083-01-5093-4
Price: 520.00 EUR
Availability: InStock

€520,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Einzelstück · nur einmal verfügbar

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

2 - GutArt.-Nr. 2-083-01-5093

Homag VME Interface f HC010 Rev. 04 Art.Nr. 2-083-01-5093

Homag VME-Interface für HC010 (Rev. 04) Gebraucht, 2-083-01-50930 0144916 Revision: 04

HOMAG

Hersteller

Homag VME Interface f HC010

Modell

800 g

Gewicht

HOMAG INTERFACE VME HC010 LWL REV4 OS9-INTERR – Artikelnummer 2-083-01-5093

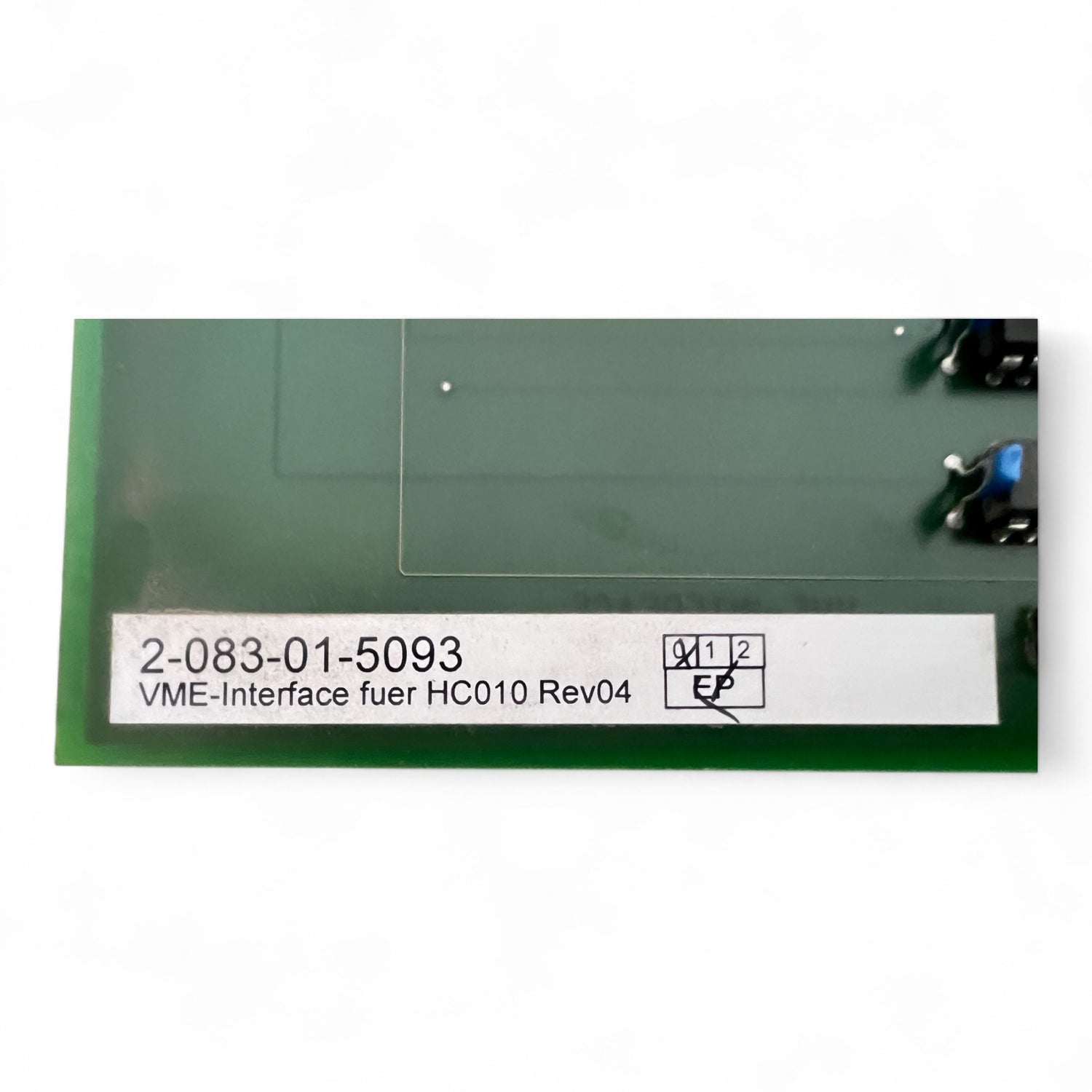

Artikelnummer: 2-083-01-5093 (laut Etikett auf der Karte)

Bezeichnung: HOMAG INTERFACE VME HC010 LWL REV4 OS9-INTERR

Produkt-ID: R2083015093

Beschreibung

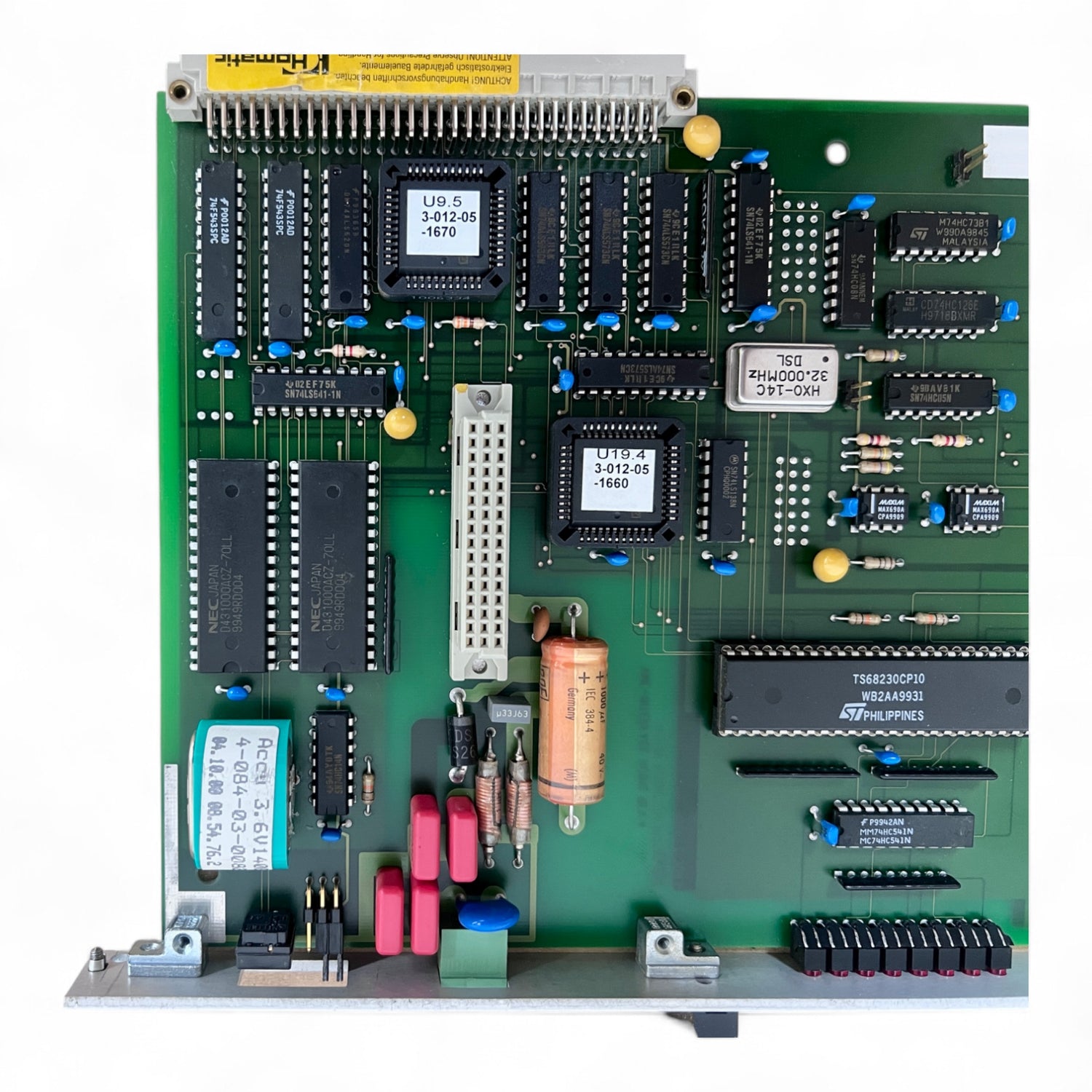

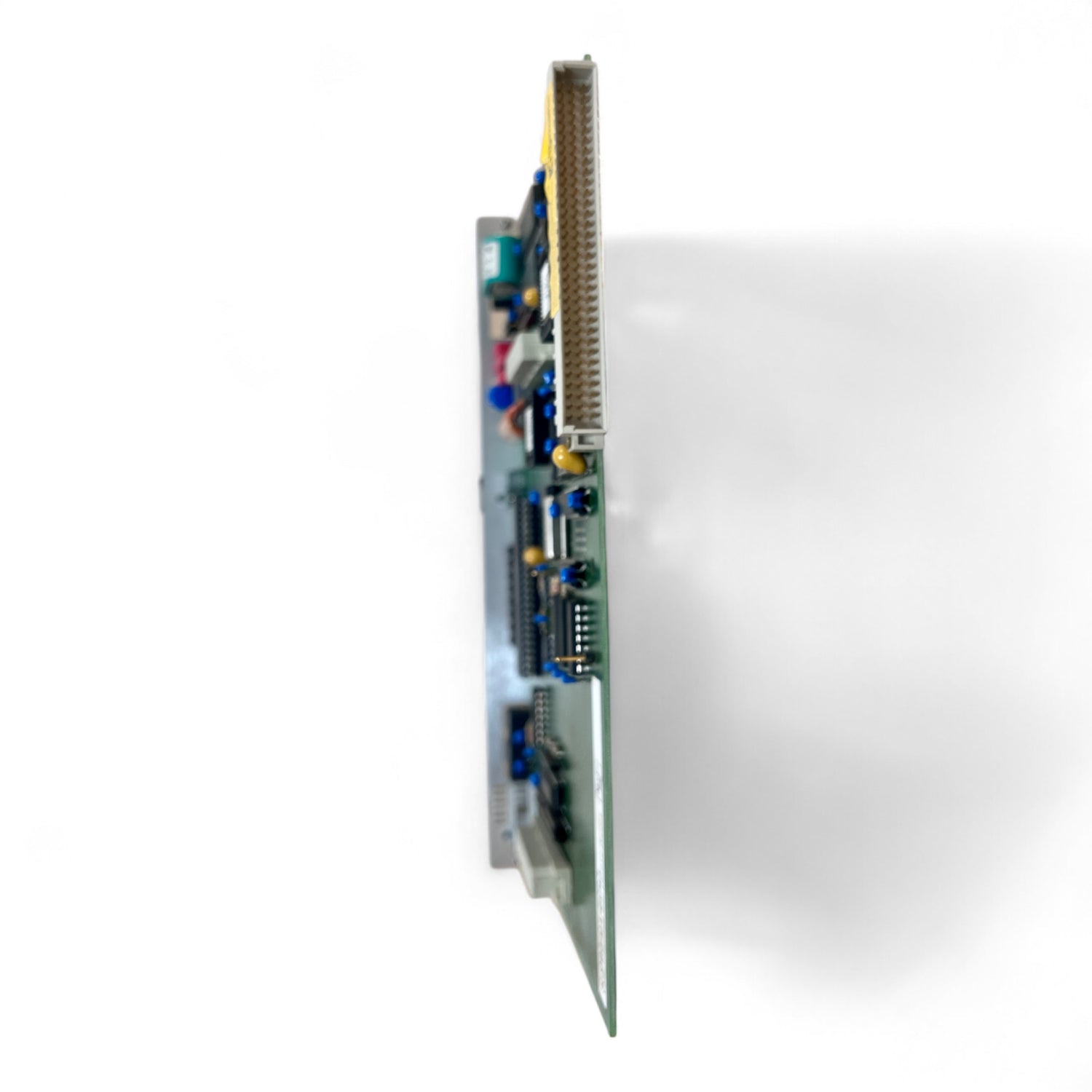

Diese Baugruppe ist eine originale VME-Schnittstellenkarte für HOMAG-Steuerungssysteme, speziell für das Modell HC010 in Revision 4. Entwickelt wurde sie von HOMAG, gefertigt wurde die Baugruppe vermutlich von Homatic. Die Karte ist für die Lichtwellenleiter-Kommunikation ausgelegt (LWL TX/RX auf der Frontblende) und mit einem umfangreichen Chipset sowie Diagnose-LEDs auf der Frontseite ausgestattet.

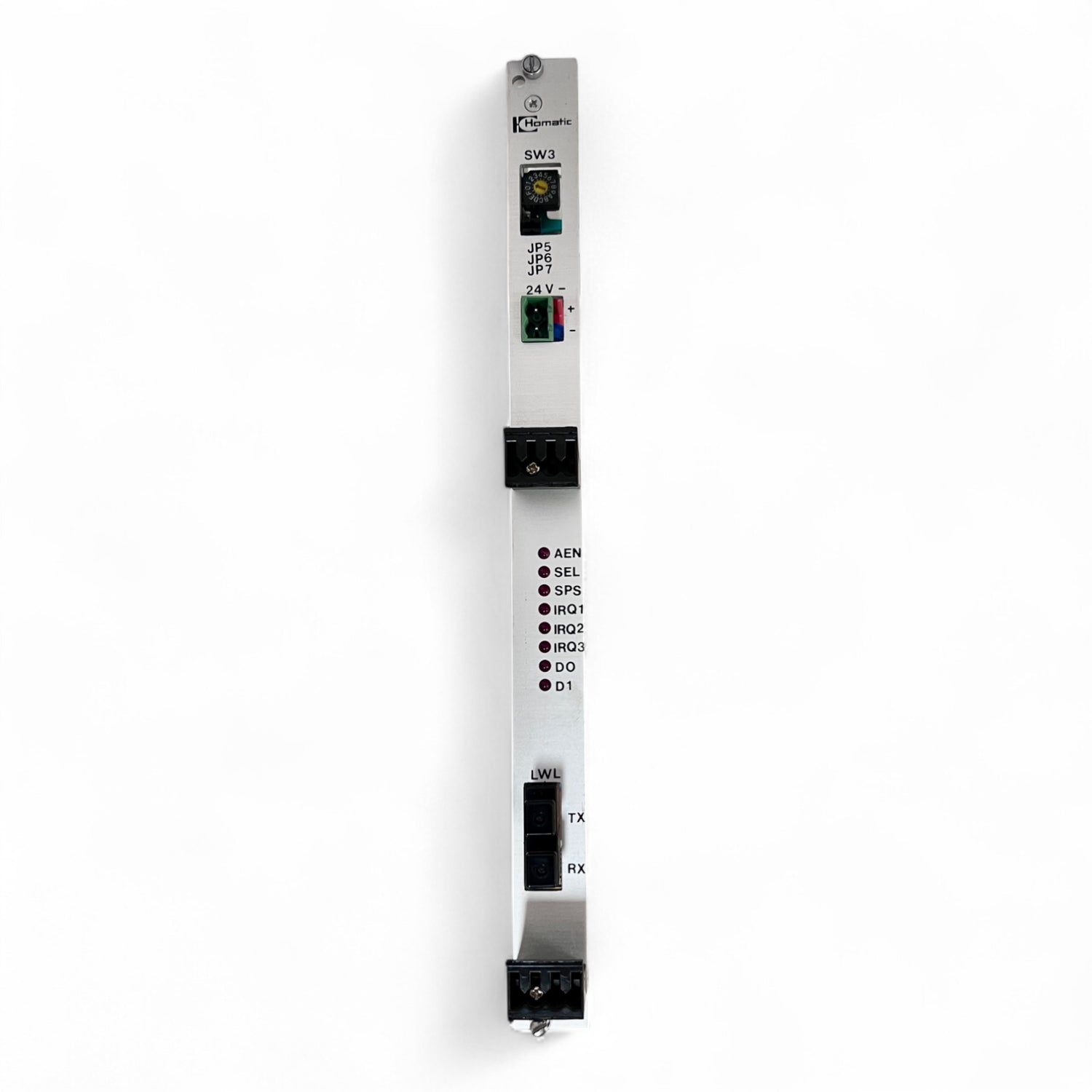

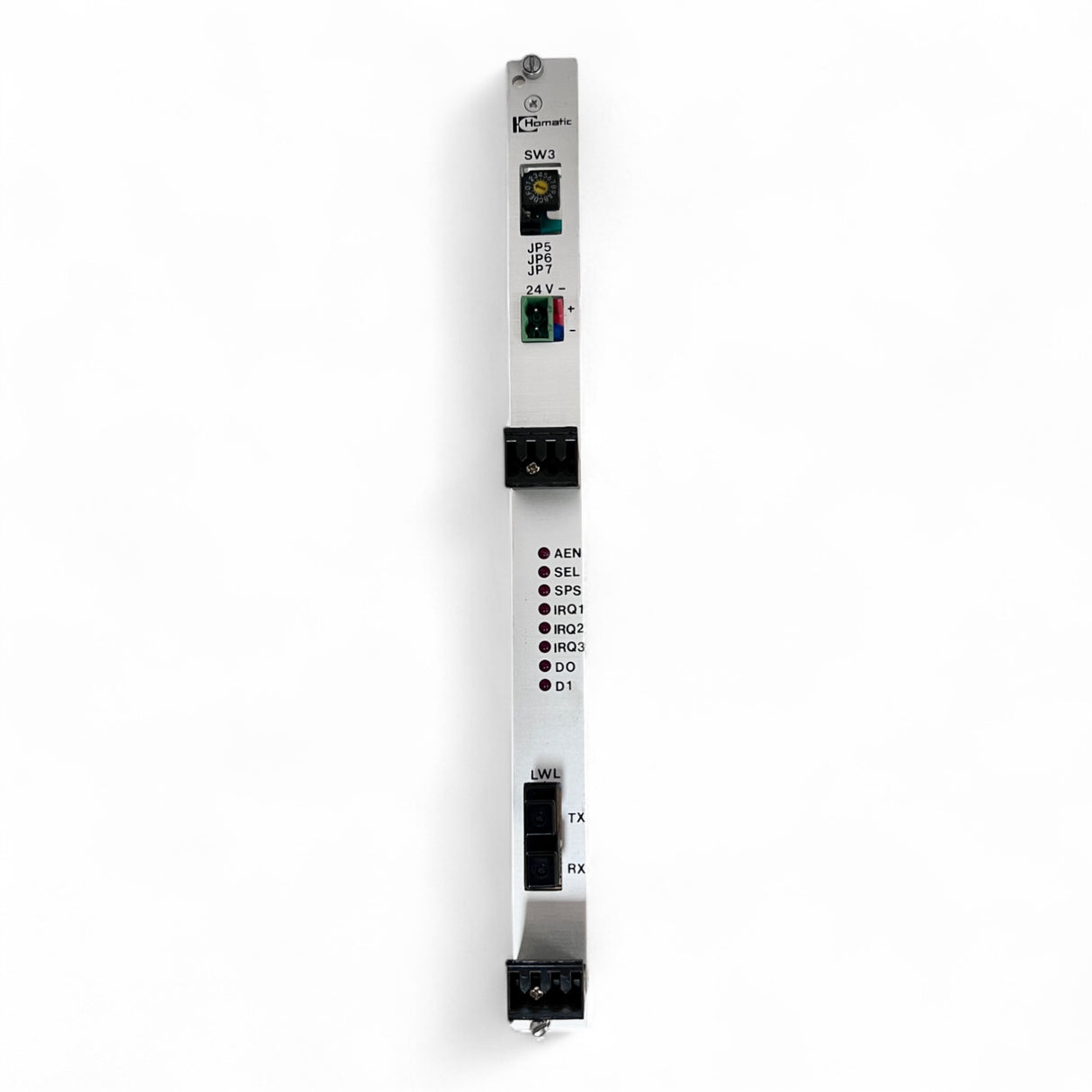

Auf der Frontplatte befinden sich ein 24V-Anschluss, ein Kodierschalter (SW3), diverse Steckbrücken (JP5–JP7), optische Sende- und Empfangsports (LWL) sowie Diagnose-LEDs für AEN, SEL, SPS, IRQ1–IRQ3, D0, D1.

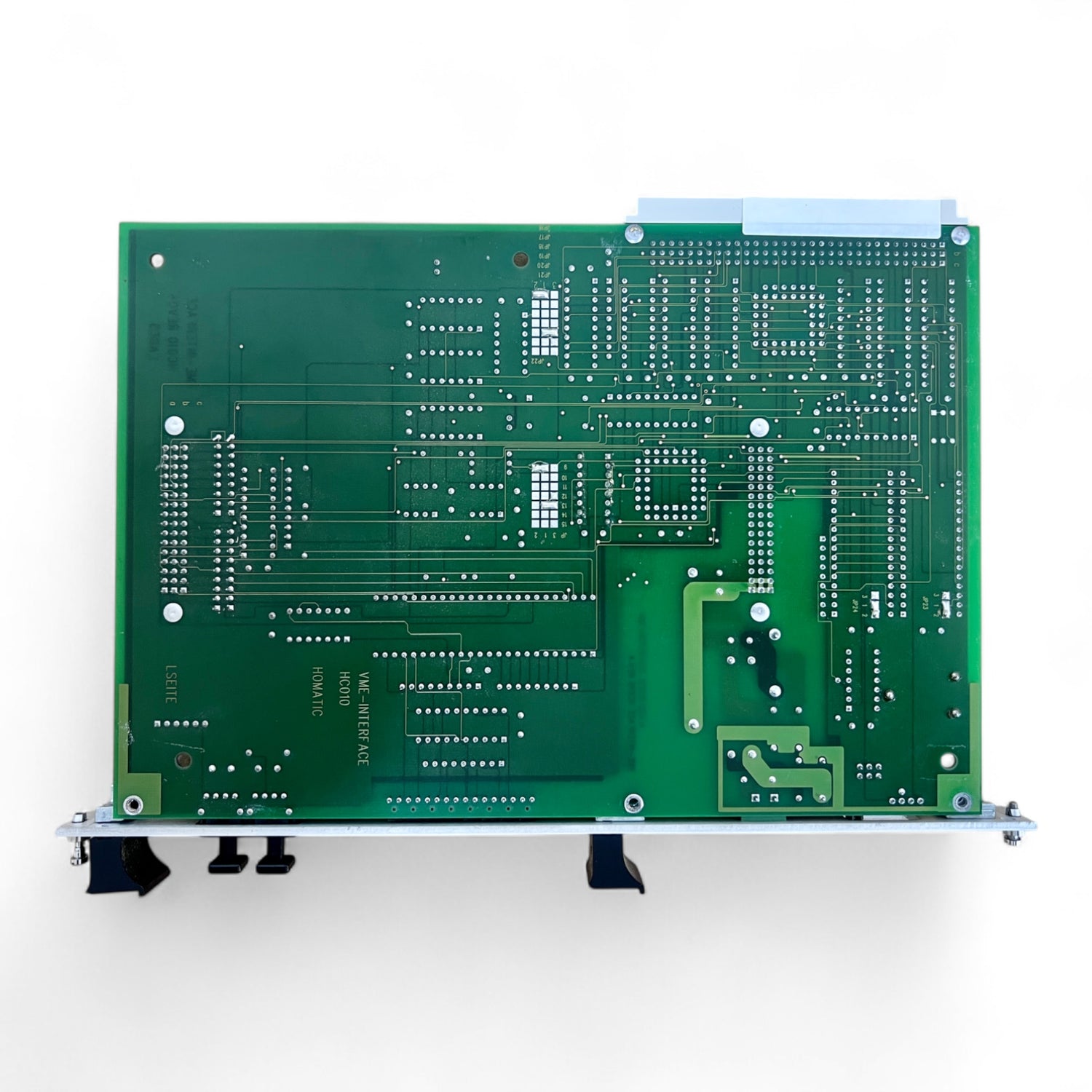

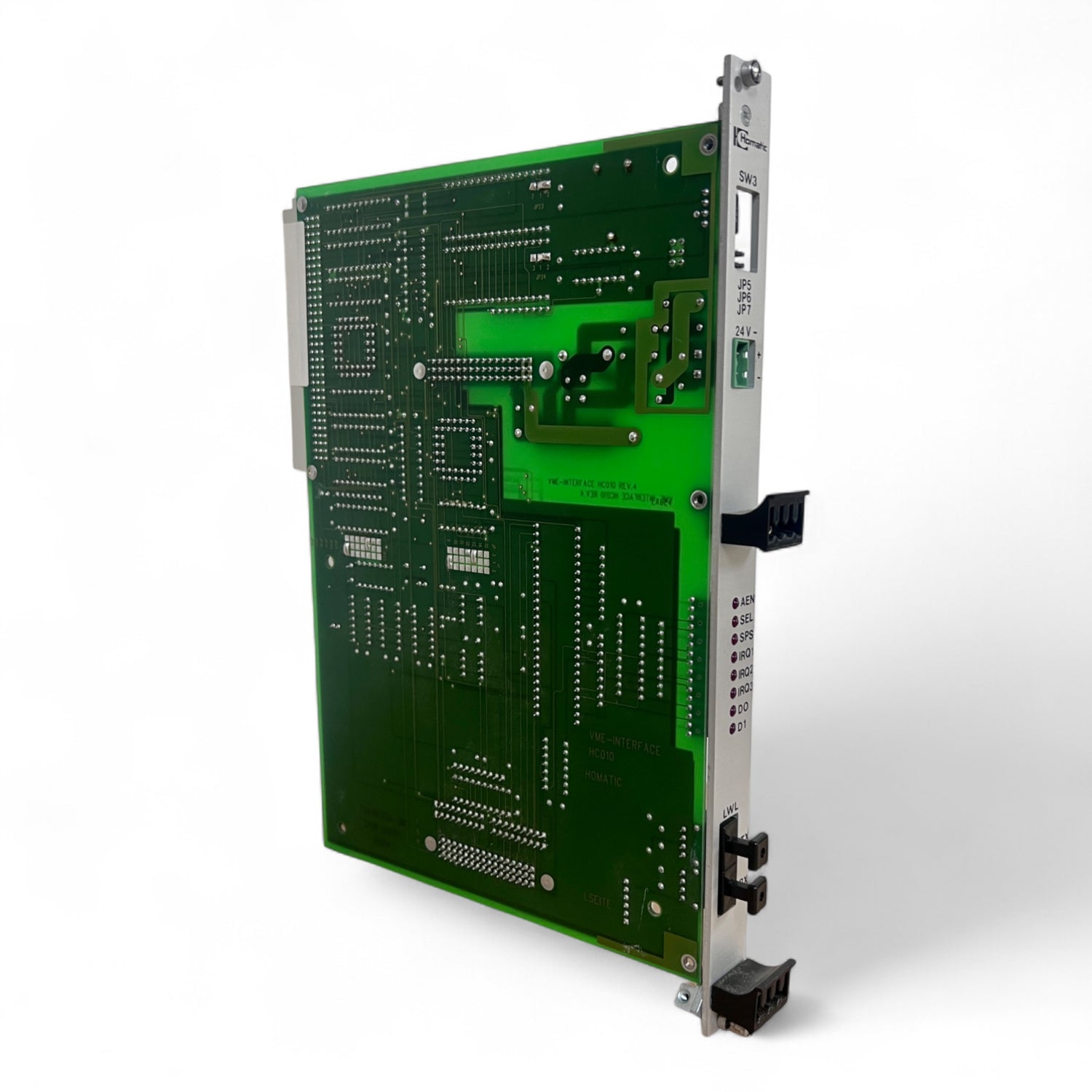

Die Leiterplatte trägt die Kennzeichnung „VME INTERFACE HC010 REV. 4 HOMATIC“ auf der Bestückungsseite sowie auf der Lötseite.

Technische Details

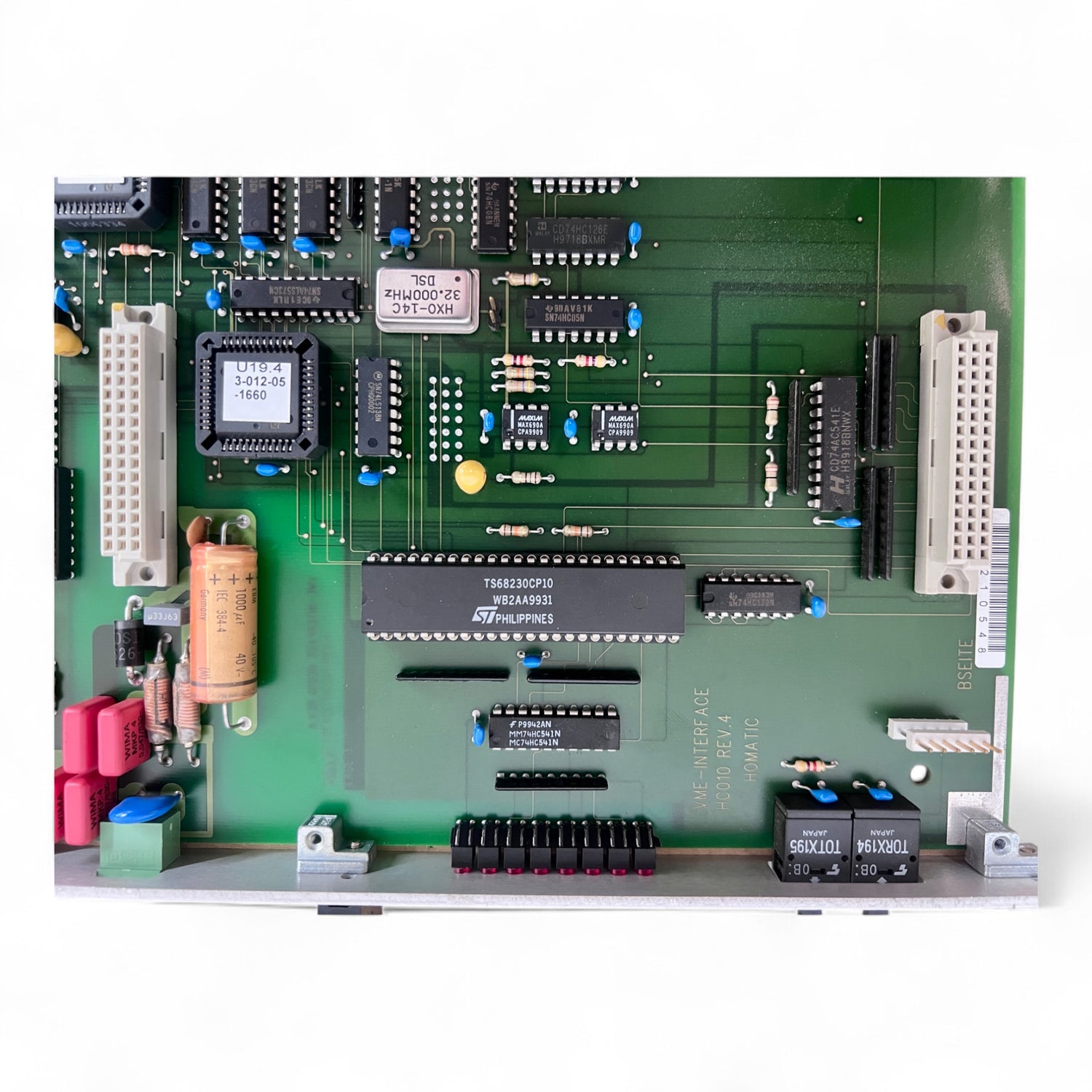

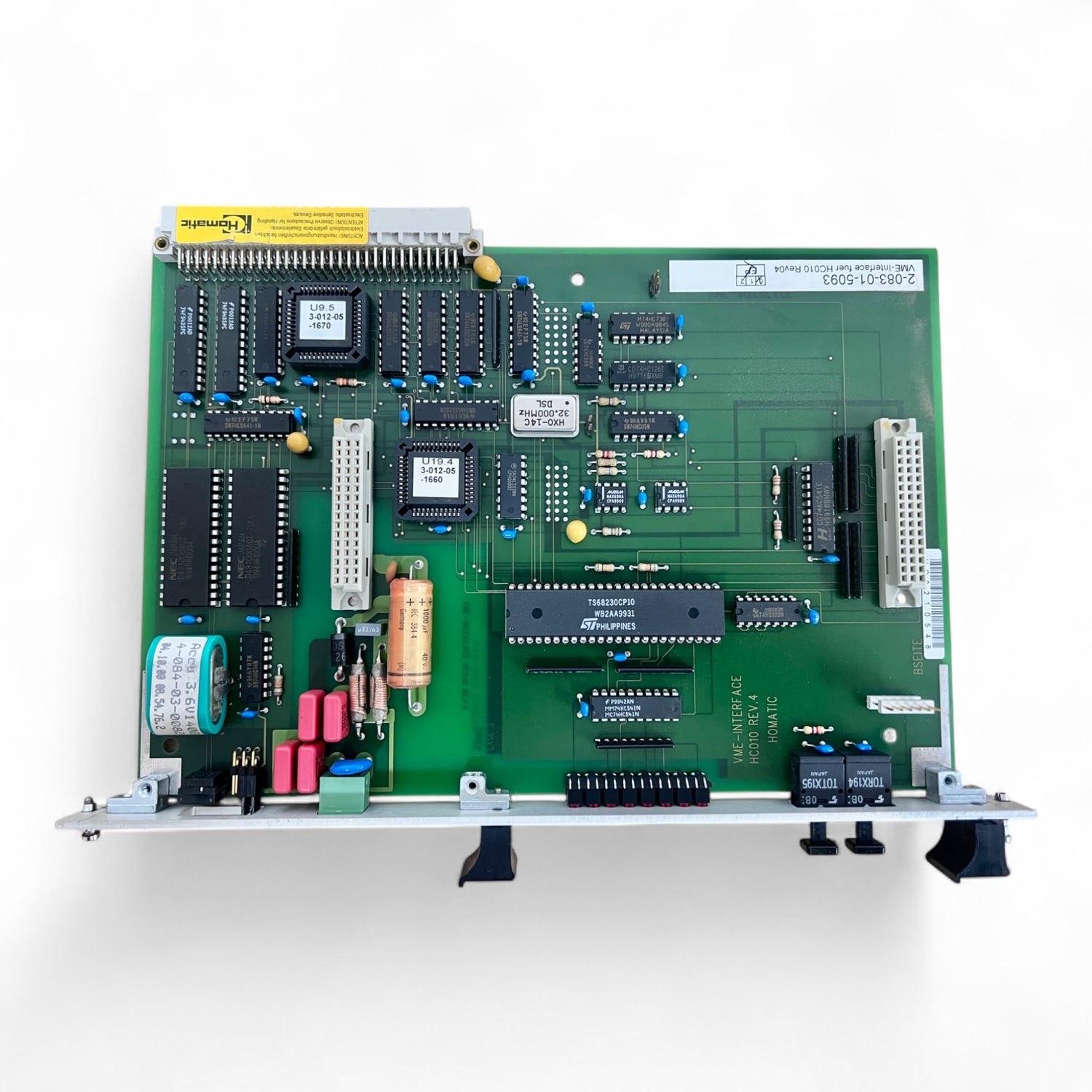

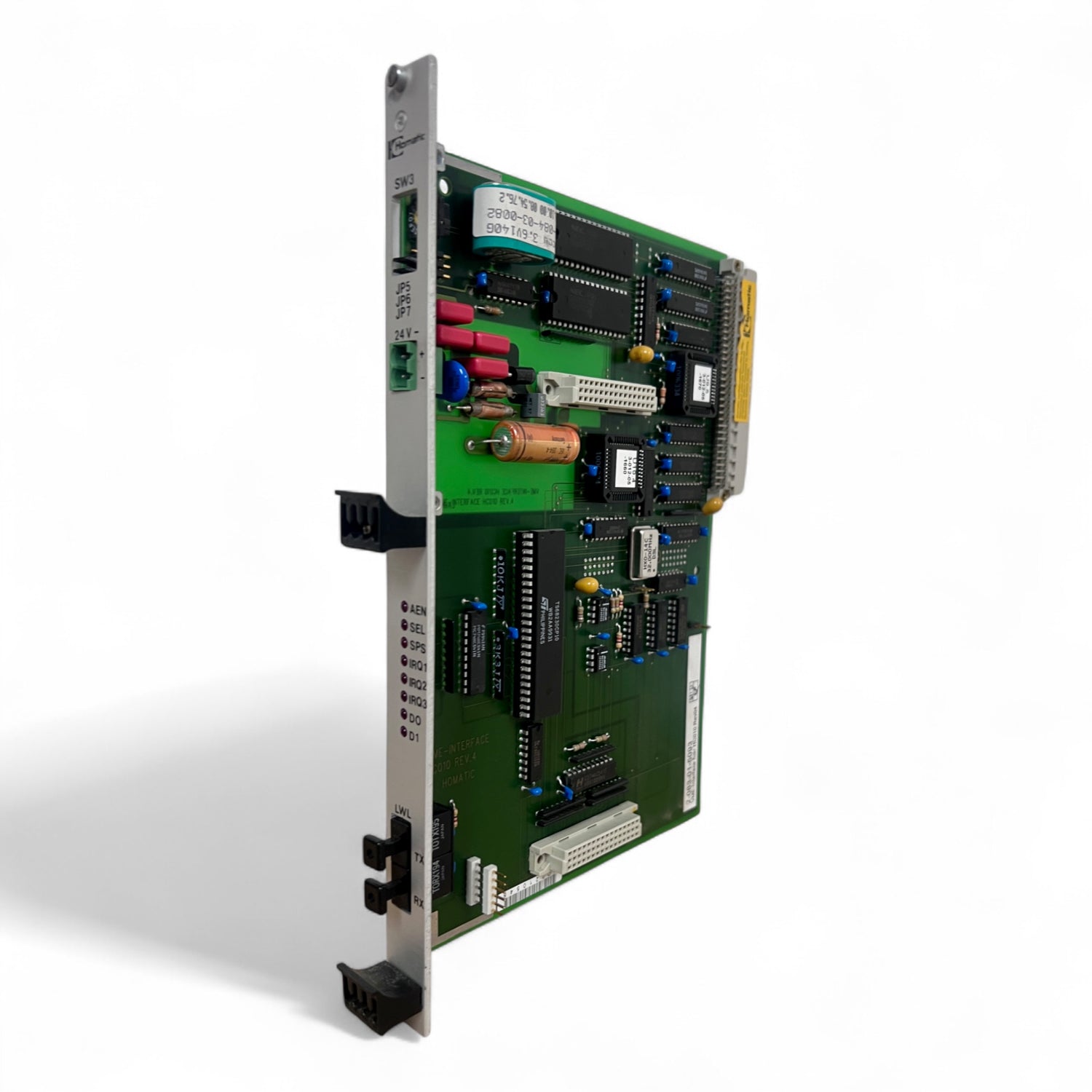

Prozessor: STMicroelectronics TS68230CP10 – ein paralleler Interface-Adapter
EPROMs:
- U9.5: 3-012-05-1670
- U19.4: 3-012-05-1660
ASIC-Modul: P9924A M74HC573C1 – Octal D-Type Latch
Optokoppler: TQY 4 4A
Relais: 2x TQ7X1-5V (Japan)
Stützbatterie: ACCU 3,6V, Artikelnummer 4-084-03-0008
Weitere ICs:
- NEC D71054C – Multifunction Timer
- M5M5256DP – SRAM
- MAX690EPA – Überwachungsbaustein
- Diverse 74HCxxx Logikbausteine
Quarz: 32,000 MHz DIL (HXO-14C)

Lieferumfang

Geliefert wird die VME-Schnittstellenkarte wie auf den Fotos ersichtlich und beschrieben. Die Karte wurde aus einer laufenden Anlage entnommen. Der technische Zustand ist optisch einwandfrei, funktional wurde sie bis zum Ausbau als betriebsbereit geführt.

Hinweis

Es handelt sich um ein gebrauchtes Teil, das aus einem laufenden HOMAG-System entnommen wurde. Die Karte weist keine sichtbaren Schäden auf und befindet sich in sehr gutem Zustand.

Highlights

HOMAG VME Interface für Steuerung HC010 Rev4 mit LWL-Kommunikation
Umfangreiche IC-Bestückung inkl. ST TS68230, MAX690, NEC D71054, SRAM und EPROMs
Optischer Zustand sehr gut, aus laufender Anlage entnommen
