Telemecanique LT2-SC00BD Thermistor-Motorschutzrelais 24 V DC
Telemecanique LT2-SC00BD Thermistor-Motorschutzrelais - 24 V DC
Thermische Auslösung · 1 Schließer + 1 Öffner · Testfunktion · Hutschienenmontage

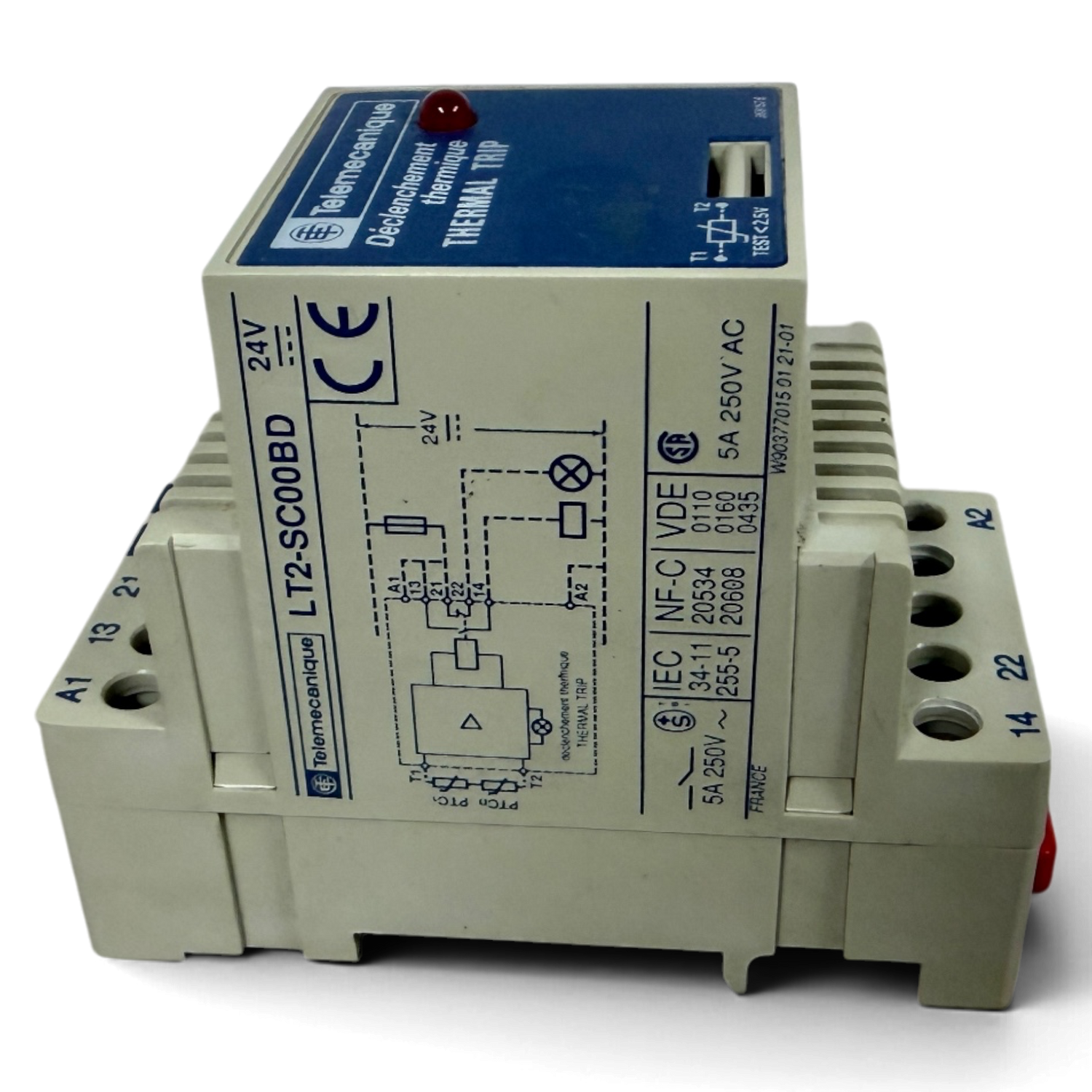

Das Telemecanique LT2-SC00BD ist ein Thermistor-Motorschutzrelais zur Überwachung von PTC-Temperaturfühlern in Motorwicklungen. Der Fühlerkreis wird an T1 und T2 angeschlossen. Bei Übertemperatur beziehungsweise Überschreiten des zulässigen Fühlerwiderstands löst das Gerät thermisch aus und schaltet seine Ausgangskontakte.

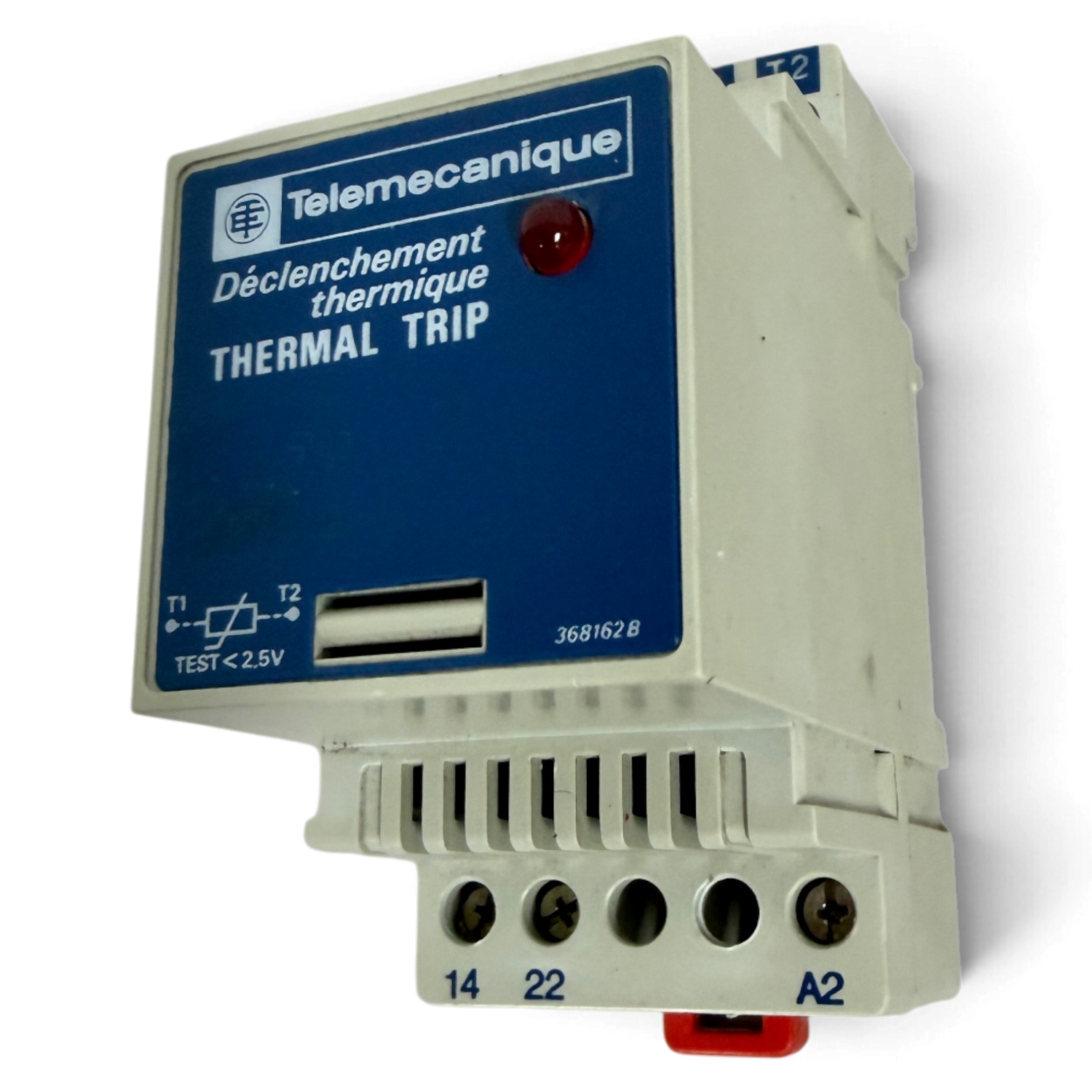

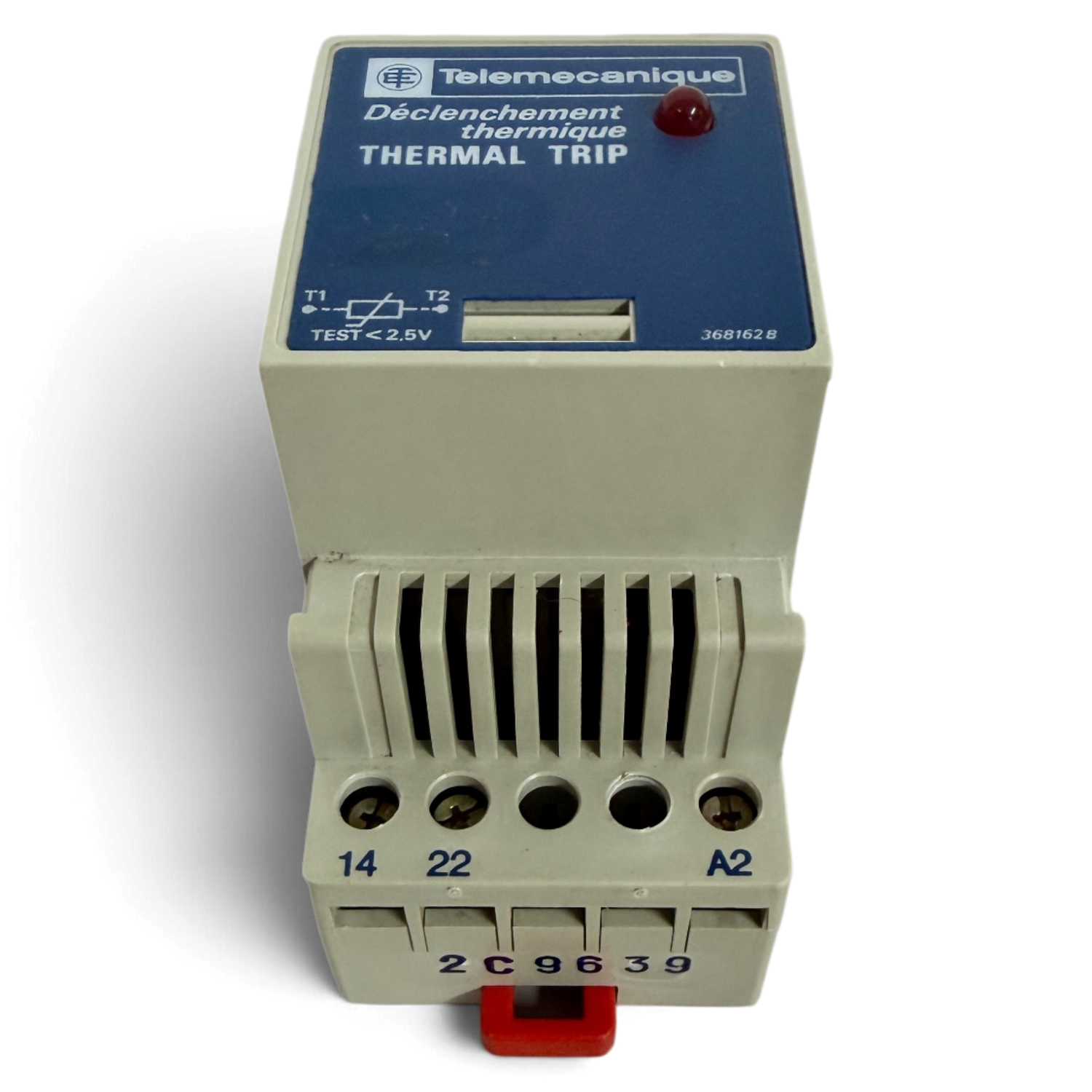

Die rote Anzeige auf der Front signalisiert den Zustand THERMAL TRIP. Über die frontseitige Testmöglichkeit lässt sich die Funktion des Überwachungskreises prüfen. Das Gerät besitzt einen Schließer- und einen Öffnerkontakt und eignet sich als Ersatzteil für ältere Maschinensteuerungen.
Typische Einsatzbereiche sind Motoren, Pumpen, Lüfter, Kompressoren und andere industrielle Antriebe mit PTC-Temperaturüberwachung. Vor dem Austausch sind Artikelnummer, 24-V-DC-Versorgung, Anschlussbelegung und Rückstellverhalten mit der vorhandenen Schaltung abzugleichen.
Zustand: Geprüftes, gebrauchtes Telemecanique-Originalteil mit sichtbaren alters- und einsatzbedingten Gebrauchsspuren. Lieferumfang wie abgebildet.

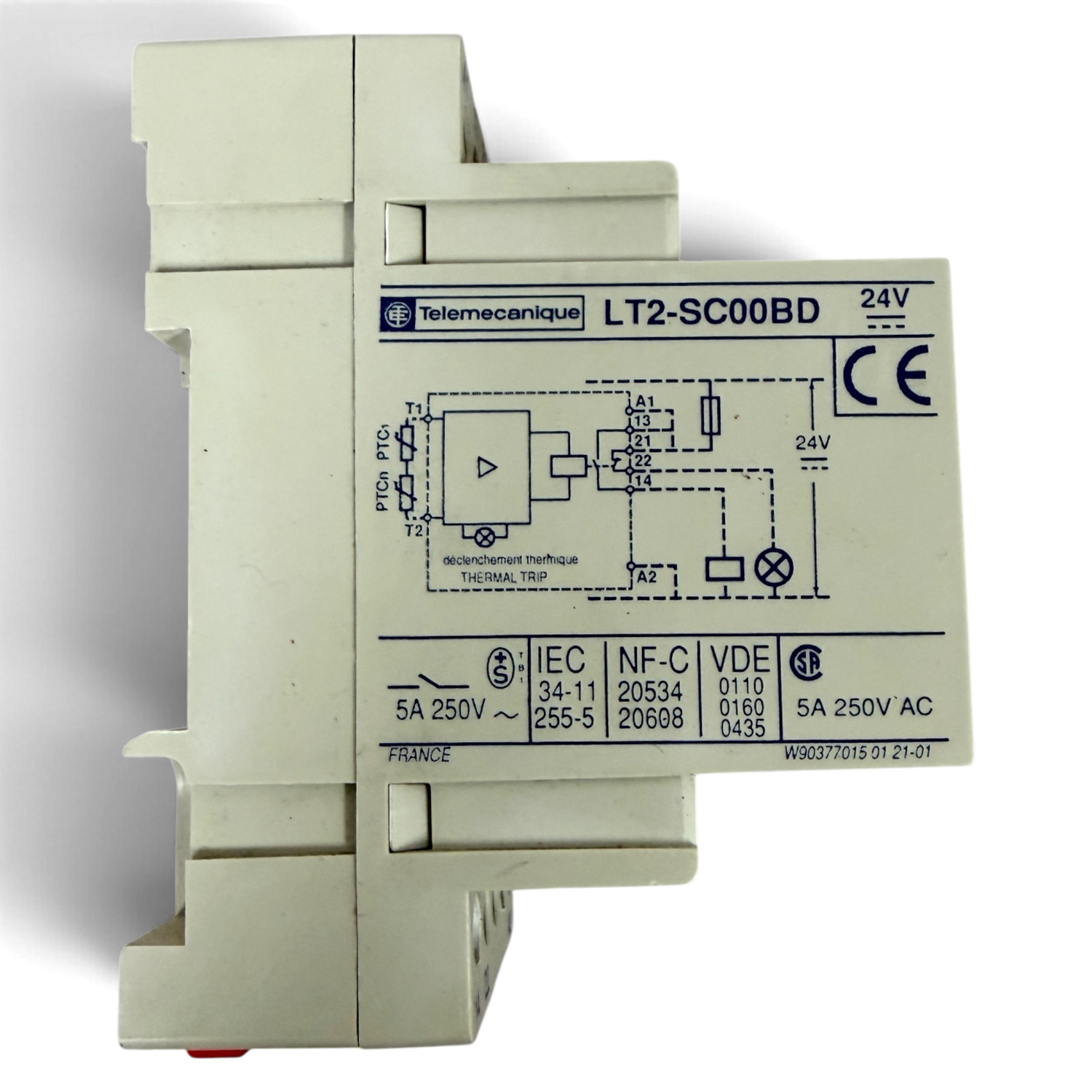

| A1 / A2 | Steuerspeisespannung 24 V DC |
| T1 / T2 | Anschluss des PTC-Fühlerkreises in der Motorwicklung |
| 21 / 22 | Öffnerkontakt (NC) |
| 13 / 14 | Schließerkontakt (NO) |
| THERMAL TRIP | Rote Anzeige für Übertemperatur beziehungsweise Auslösung |
Montagehinweis: Elektrischer Anschluss, Funktionsprüfung und Inbetriebnahme dürfen nur durch eine qualifizierte Elektrofachkraft erfolgen. Vor dem Austausch sind Artikelnummer, Versorgungsspannung, Kontaktfunktion und die automatische Rückstellung mit der vorhandenen Schaltung abzugleichen.
| Hersteller | Telemecanique / Schneider Electric |
| Produktreihe | LT2 |
| Artikelnummer / MPN | LT2-SC00BD |
| Geräteart | Thermistor-Motorschutzrelais / PTC-Auswertegerät |
| Ausführung | Thermal Trip / PTC-Auswertegerät |
| Steuerspeisespannung | 24 V DC |
| Messkreise | 1 |
| Ausgangskontakte | 1 Schließer (NO) + 1 Öffner (NC) |
| Kontaktbelastbarkeit | 5 A bei 250 V AC |
| Anzeige | Rote Anzeige THERMAL TRIP |
| Anschlussart | Schraubanschluss |
| Schutzart | IP20 |
| Testkreis | TEST < 2,5 V gemäß Frontkennzeichnung |

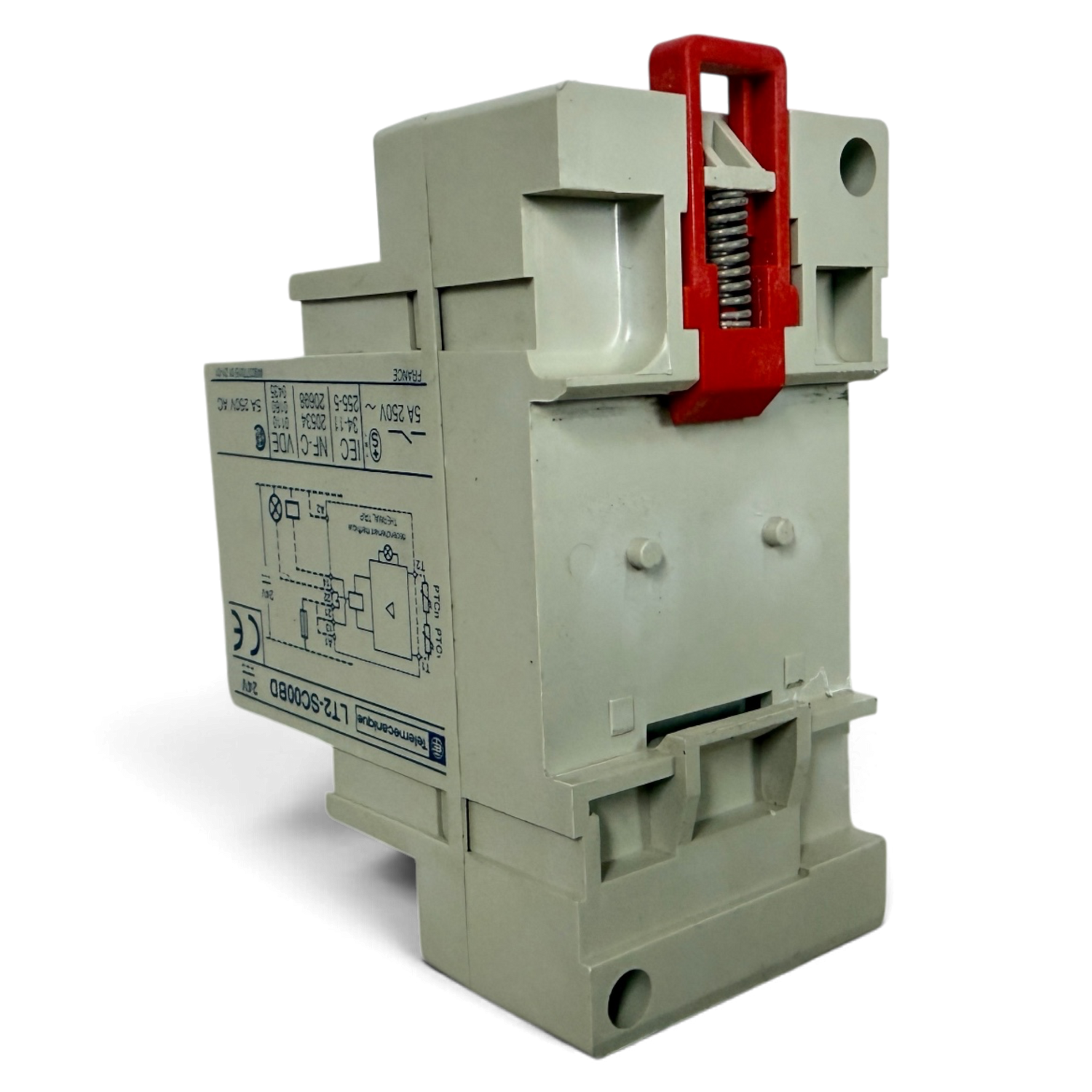

| Montage | DIN-Hutschiene / Schraub- und Schnappbefestigung |
| Betriebstemperatur | -25 bis +60 °C |
| Ursprungsland | Frankreich |
| Zustand | 2 - Gut - geprüft & gebraucht |
-
