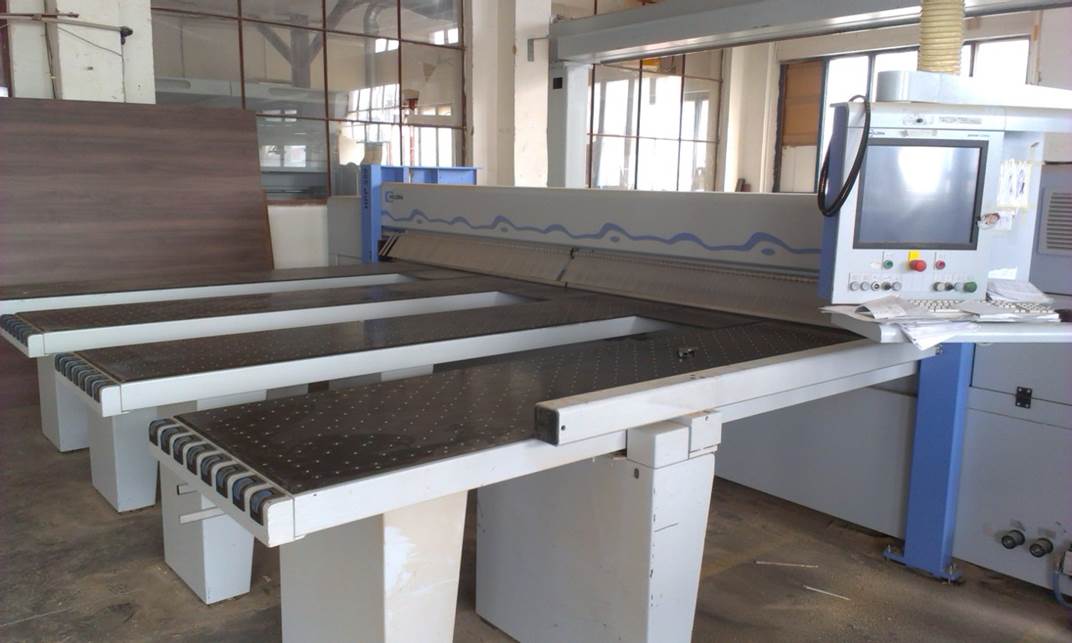

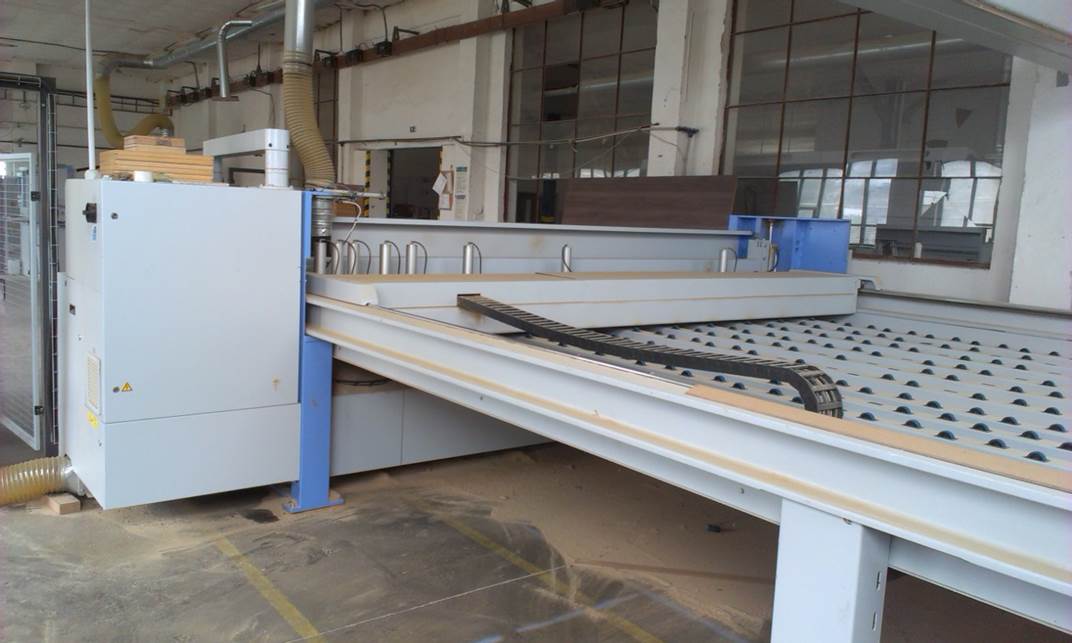

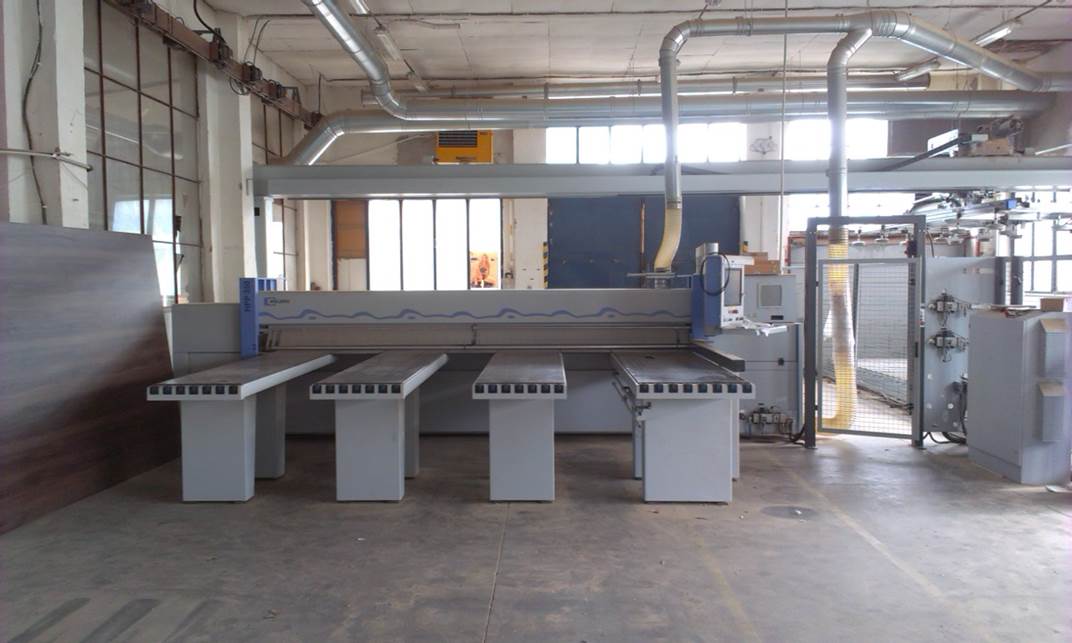

Descrizione della macchina

Velocità di scorrimento del programma:

Avanti 90 m / min

Indietro 90 m / min

(nei paesi dell'UE in avanti = 25 m / min)

Controllo automatico dell'altezza del fascio di pressione sì

Altezza di taglio automatica, sì

Pressione di contatto della barra di pressione regolabile sì

Pressione pinza regolabile sì

Tavolo macchina completamente spruzzato (corpo sega) sì

Dispositivo di pressatura angolare

min. Larghezza di pressione 0 mm

Max. Larghezza di pressione

lunghezza di taglio completa

Motore principale sega 13,5 kW

Motore sega incisore 2,2 kW

Tensione di esercizio 400 V (+ 10% / - 5%) / 50 Hz

Valore di collegamento elettrico per motore HS:

13,5 kW = 20 kW

Altezza di lavoro 920 mm

Lama della sega principale 350 x 4,4 x 60 mm

Lama per sega da incisione 180 x 4,4 - 5,4 x 45 mm

Pressione aria compressa richiesta 6 bar

Fabbisogno di aria compressa 150 NL / min

V all'ugello di aspirazione circa 26 m / s

Pressione negativa min. 1200 Pa

Volume aria di scarico 3800 m3 / h

Raccordo aspirazione condotto trucioli 1 pezzo 180 mm

Attacco aspirazione trave di pressione 1 pezzo 150 mm

BARGSTEDT TBP 200/43/22

Portale di carico automatico sottovuoto

per il caricamento continuo di

pannelli di piccolo e grande formato.

TBP200 contiene i seguenti componenti:

- 1 vettore

- 2 supporti portale o arco

- 1 guida verticale forbici

- 1 traversa di aspirazione comprensiva di 4 ventose

e 5 ventose

- Protezione del sistema con recinzione di sicurezza

e fotocellula di sicurezza

Materiale: assorbente e separabile

Uscita dalla prima posizione di impilamento

(A seconda del materiale): circa 2 cicli / min

Precisione di posizionamento: +/- 20 mm

Altezza di impilaggio inclusa la base: 1800 mm

Altezza portale: 3080 mm

Altezza libera per carrelli elevatori: 2400 mm

Tensione di esercizio: 400 V / 50 Hz

Altezza minima del padiglione richiesta: 3970 mm

dati tecnici cfr. Documento PDF

(dati tecnici soggetti a modifiche, come informazioni fornite dal produttore)
