Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl. Stimmt eines davon nicht, hilft die richtige Baugröße nicht weiter.
Jedes angetriebene Aggregat braucht eine Drehmomentstütze. Ohne sie dreht sich das Gehäuse mit.
CNC-Winkelaggregate & Winkelköpfe – Funktion, Bauformen, Auswahl→
ATEMAG lock case aggregate with IMA adaption EXTRA FUNCTION LINE – ...

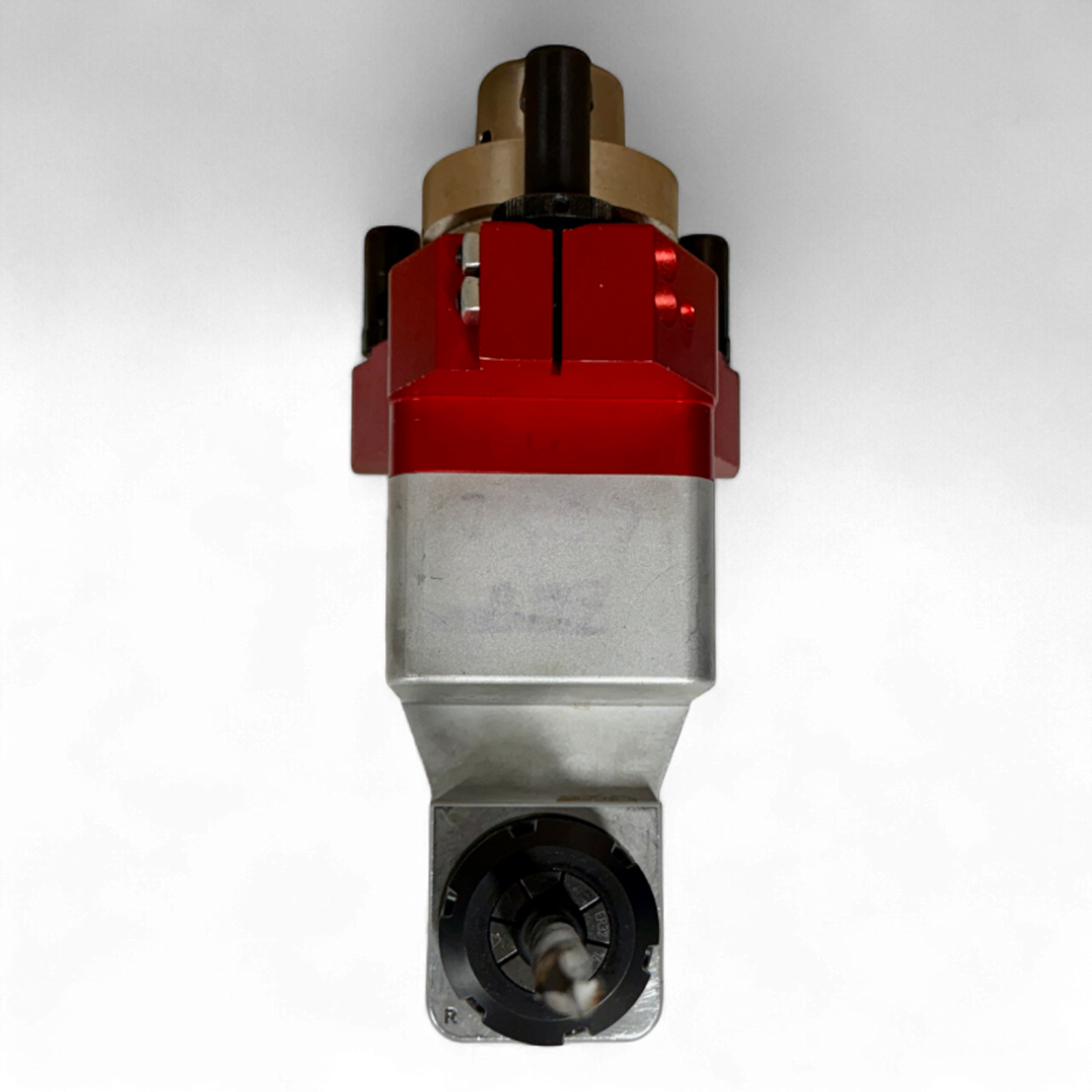

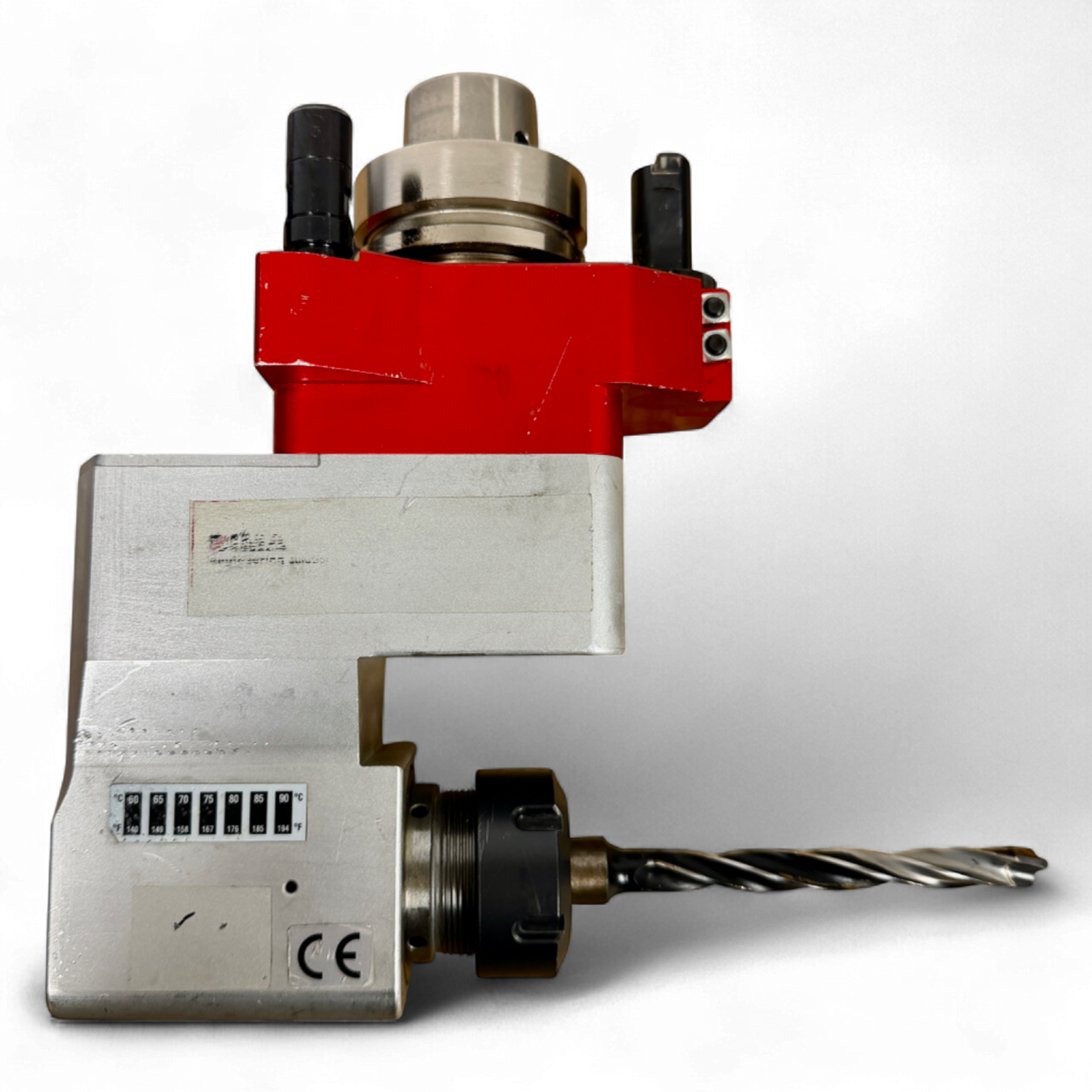

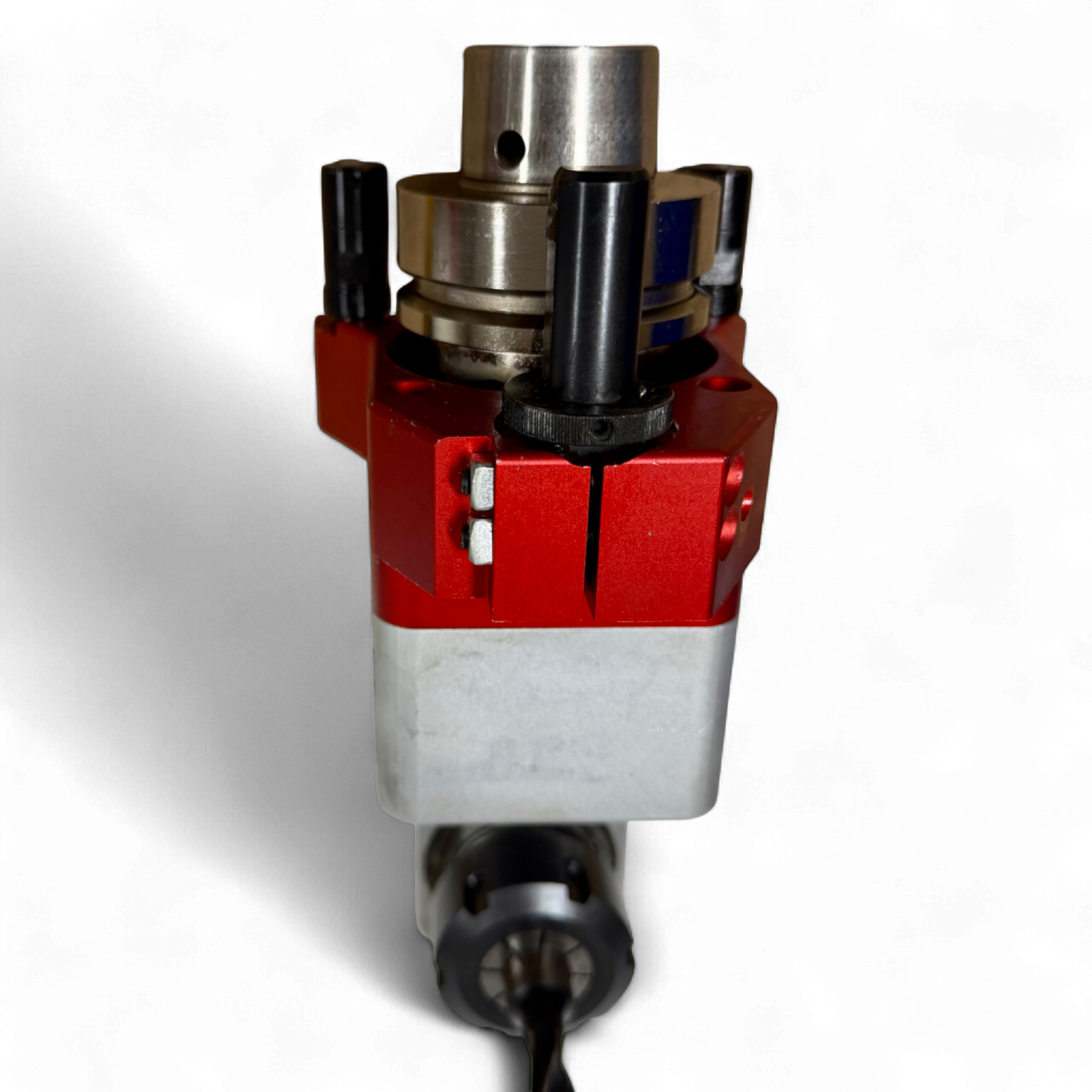

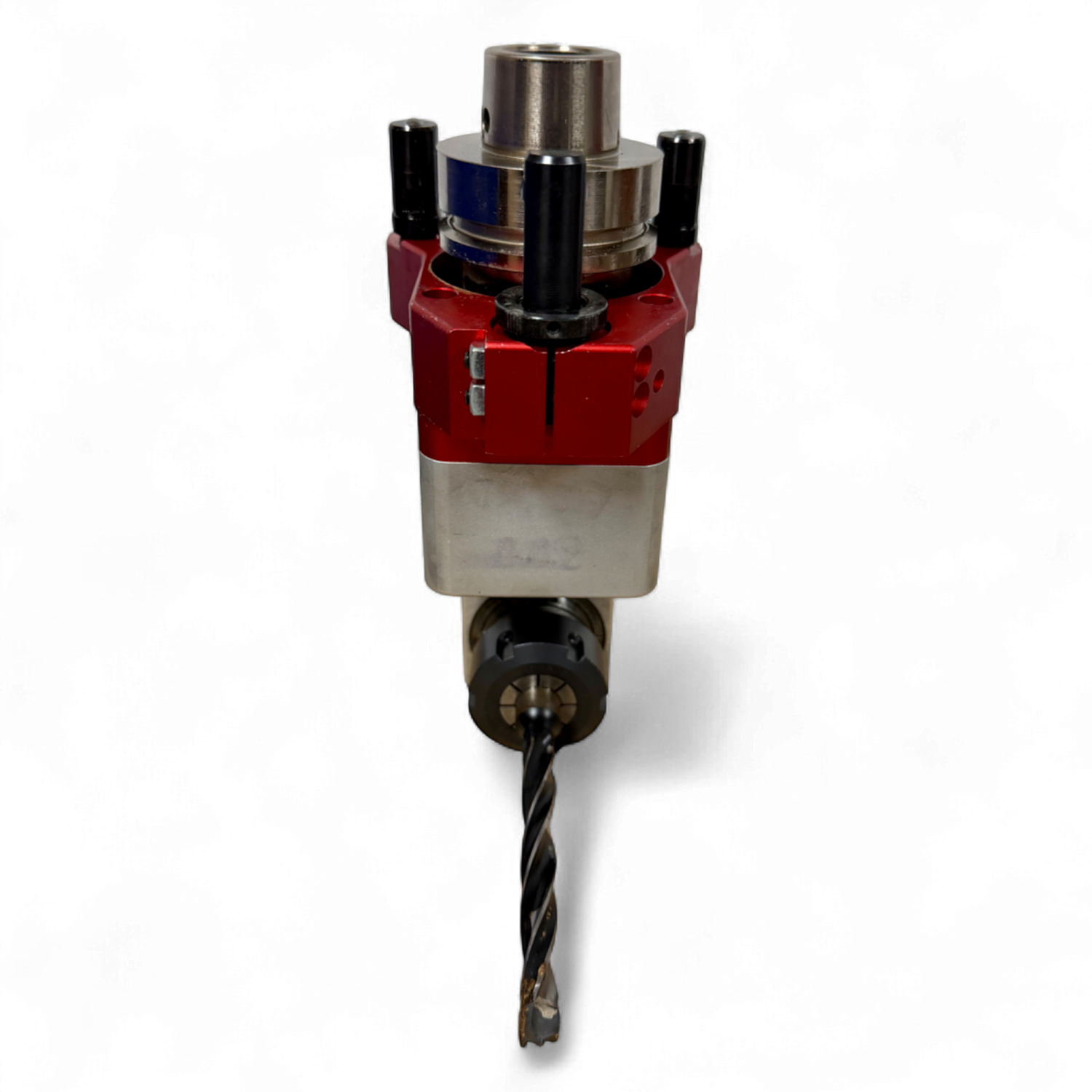

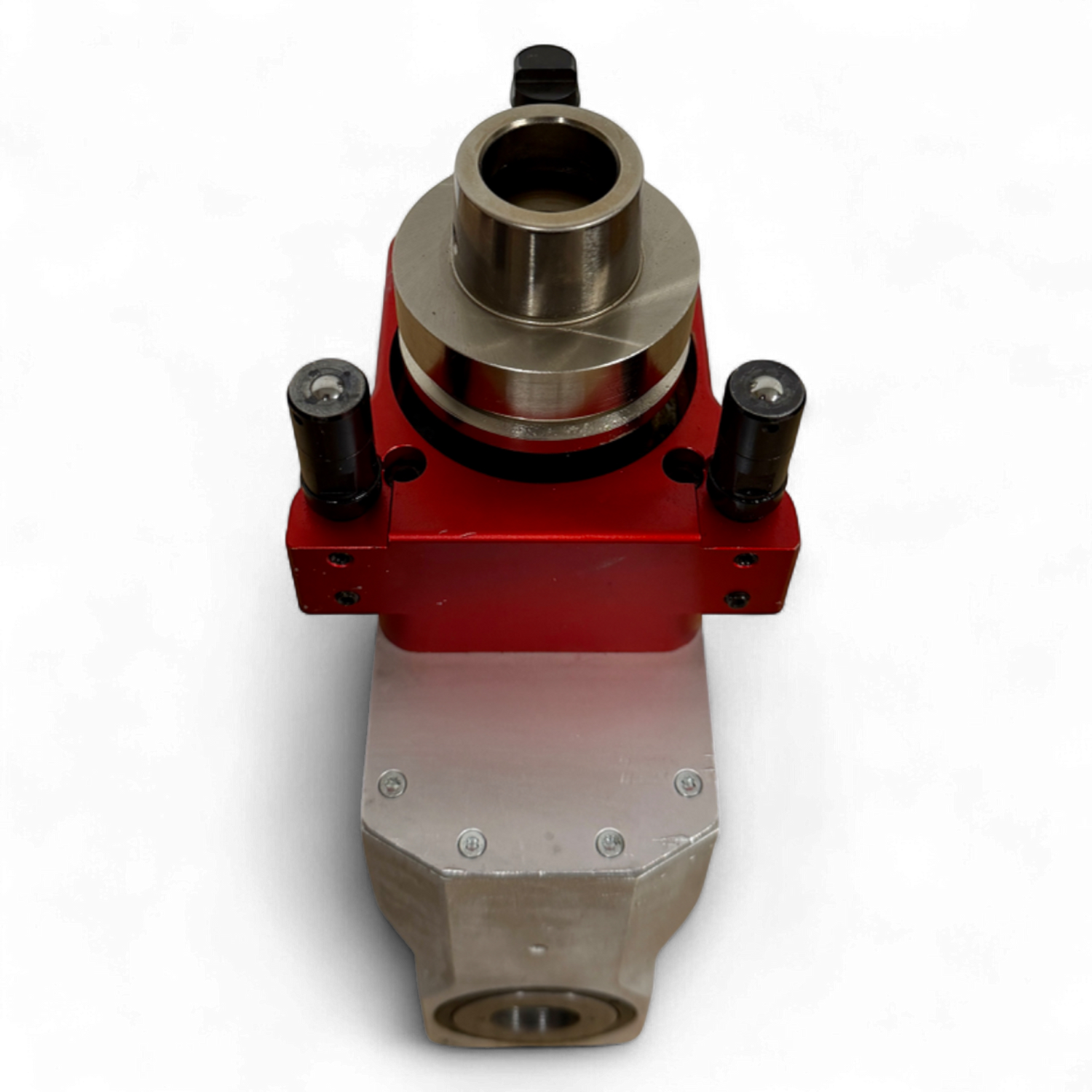

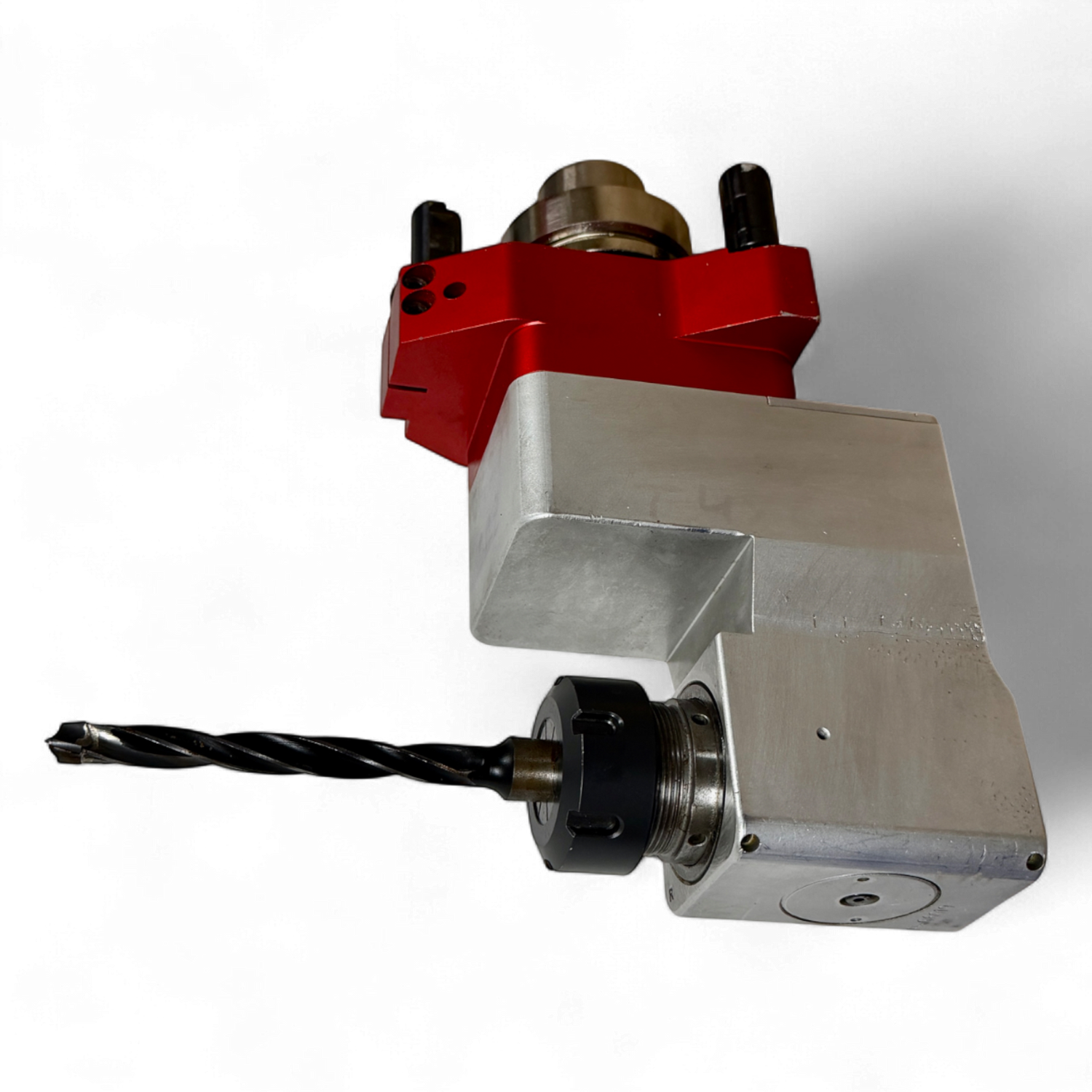

ATEMAG Schlosskastenaggregat mit IMA Adaption
EXTRA FUNCTION LINE · Art.-Nr. 00069 · Bohr- und Fräsaggregat
Das ATEMAG EXTRA FUNCTION LINE Schlosskastenaggregat mit der Artikelnummer 00069 ist ein kombiniertes Bohr- und Fräsaggregat für professionelle CNC-Holzbearbeitungsmaschinen. Besonders wichtig ist die vorhandene IMA Adaption.

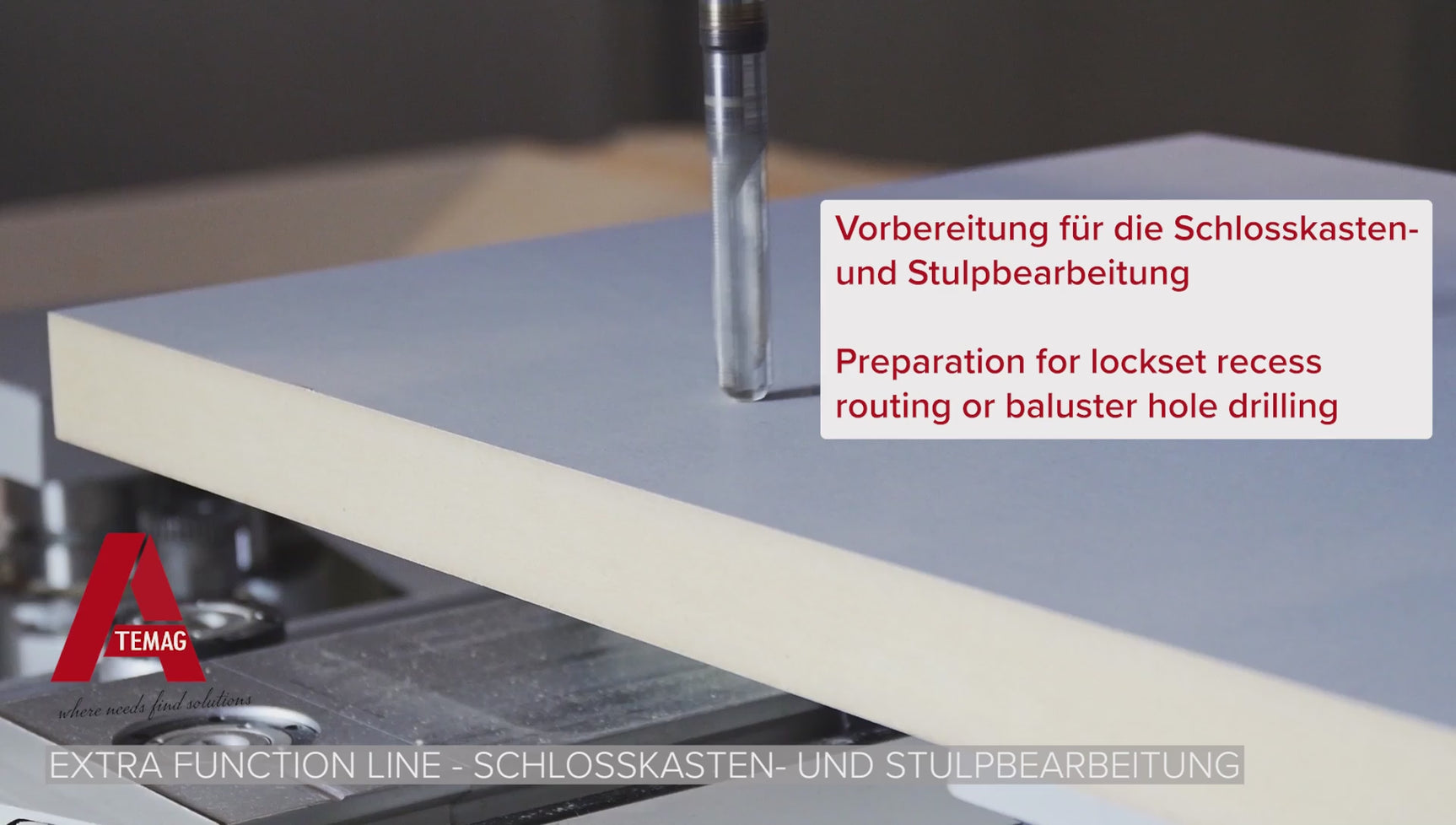

Das Aggregat ist damit für den Einsatz auf entsprechenden IMA CNC-Bearbeitungszentren ausgeführt. Es eignet sich insbesondere für Schlosskastenfräsungen, Stulpbearbeitungen und Staketenbohrungen im Türen-, Treppen- und Möbelbau.

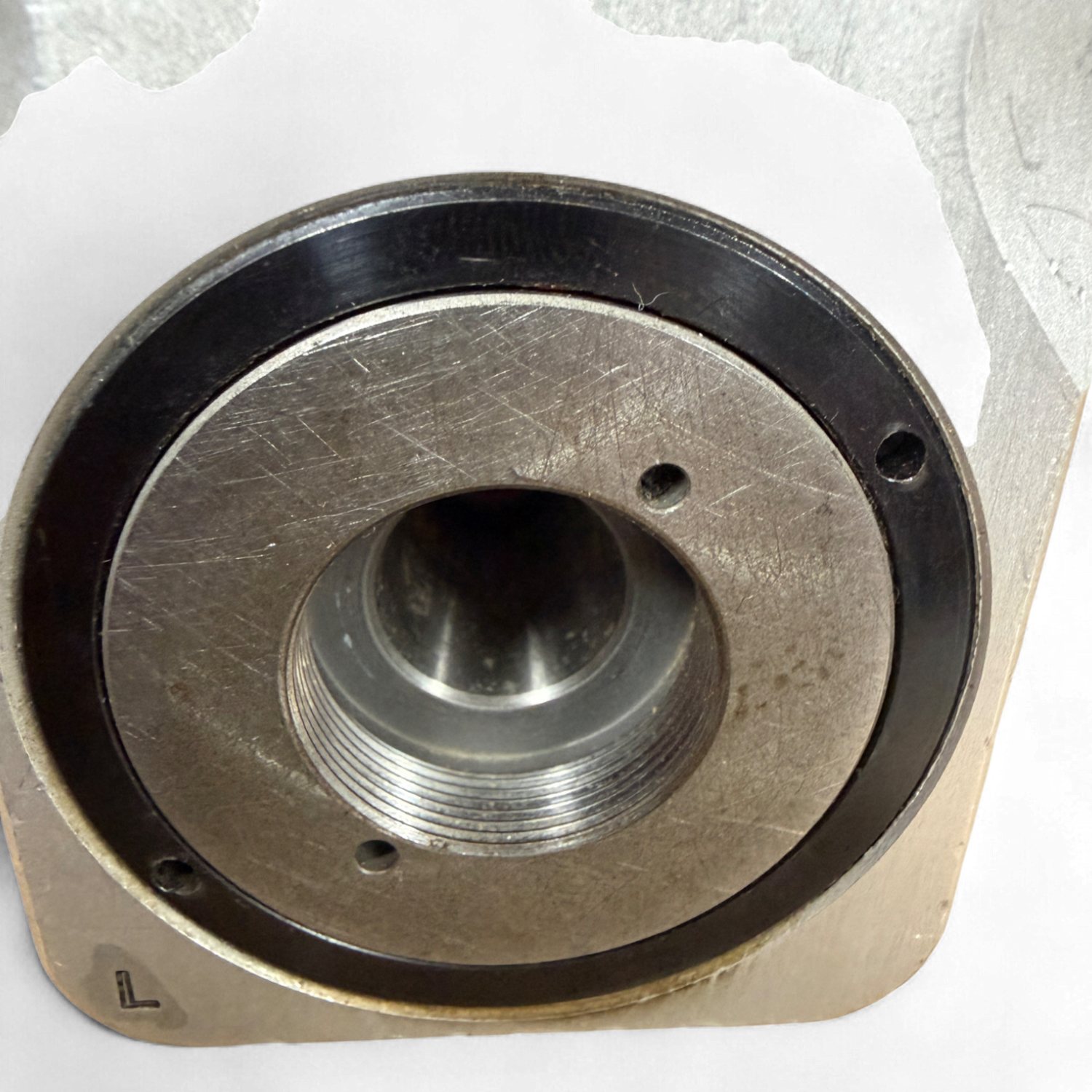

Zwei fest angeordnete Werkzeugausgänge ermöglichen die Aufnahme unterschiedlicher Werkzeuge und die Durchführung mehrerer Bearbeitungsschritte innerhalb eines Arbeitsablaufs. Dadurch können Werkzeug- und Aggregatwechsel reduziert werden.
Die kompakte Bauform und der reduzierte Störkreisdurchmesser ermöglichen den Einsatz langer Werkzeuge sowie tiefe Bearbeitungen. Die Drehmomentstütze kann in vier Positionen um jeweils 90° angeordnet werden.

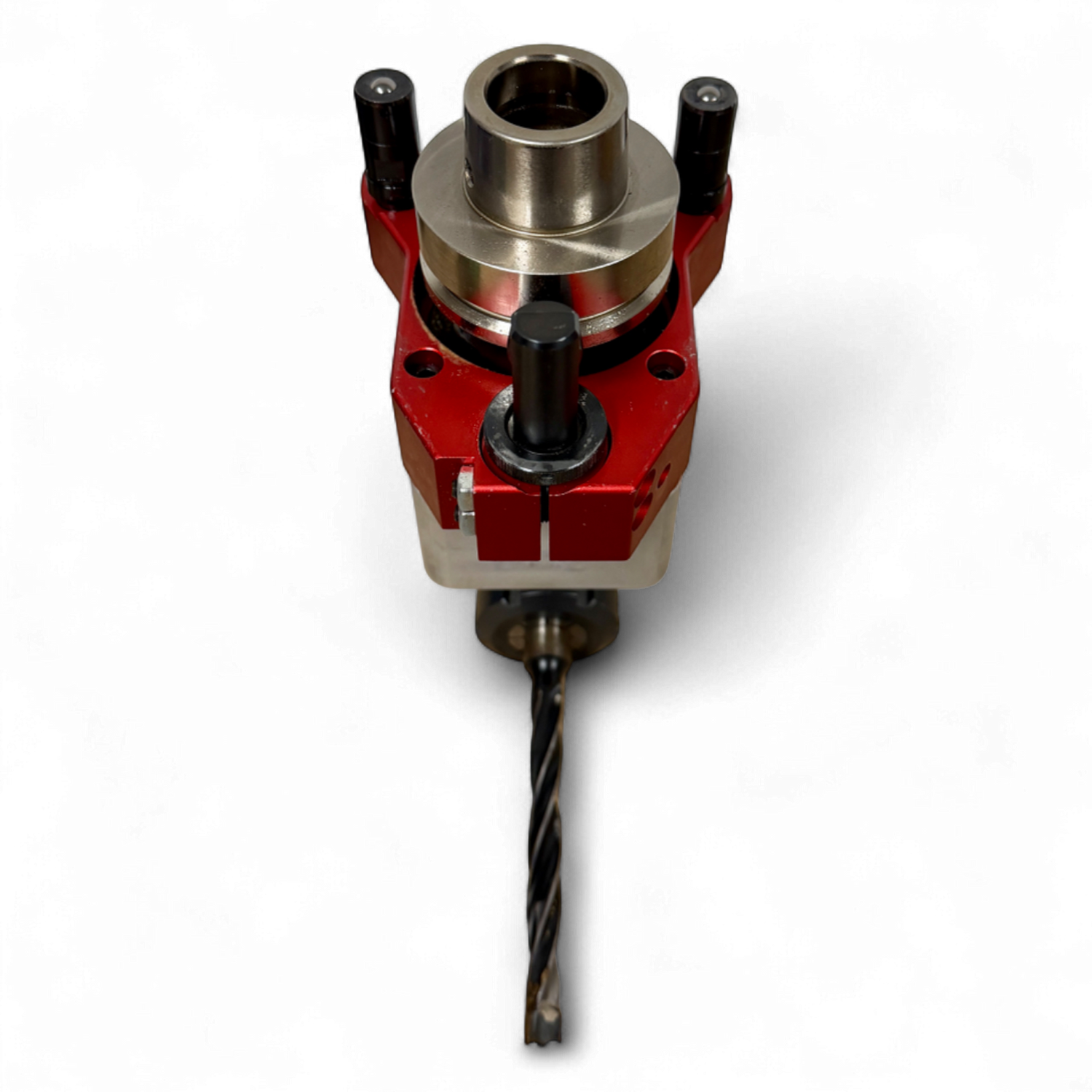

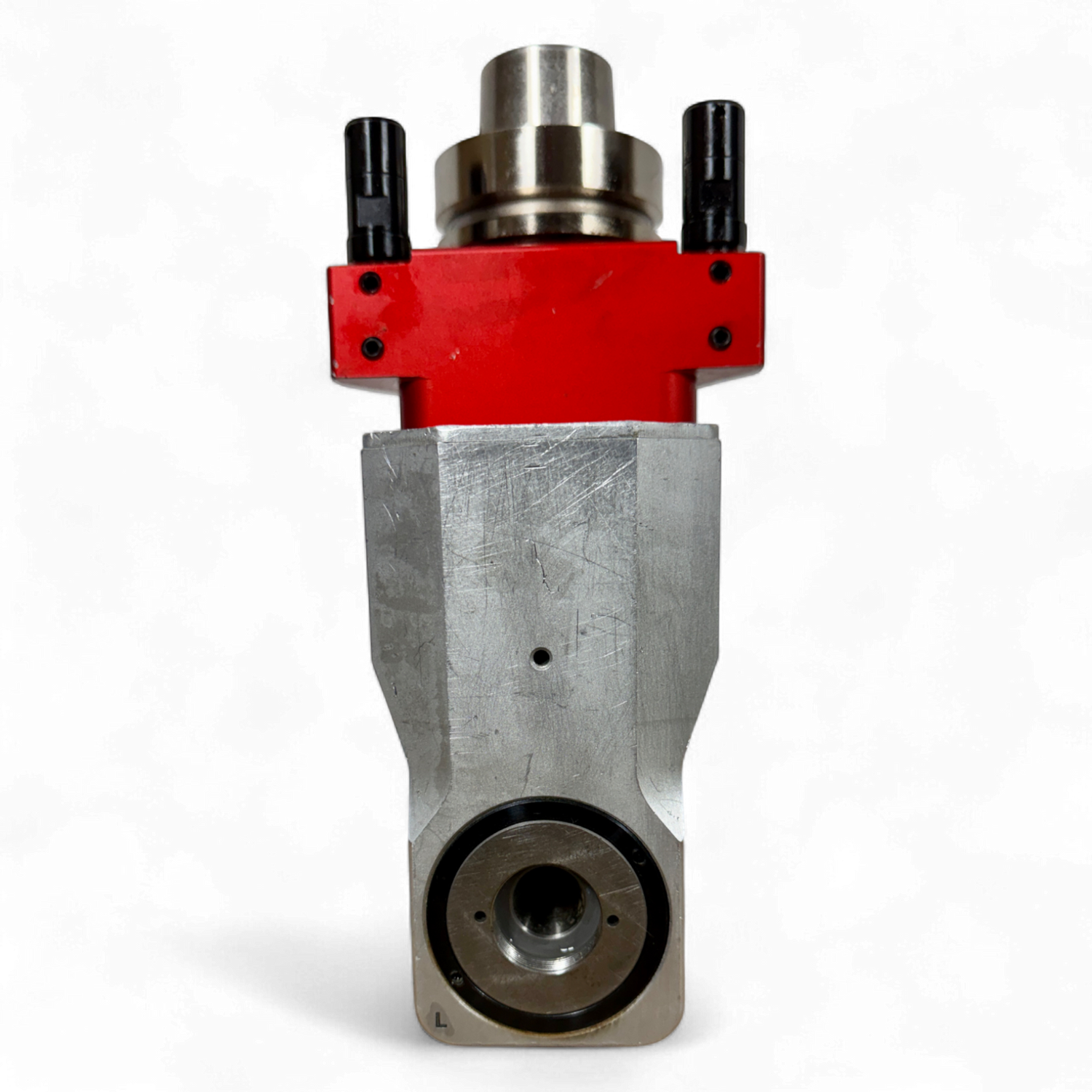

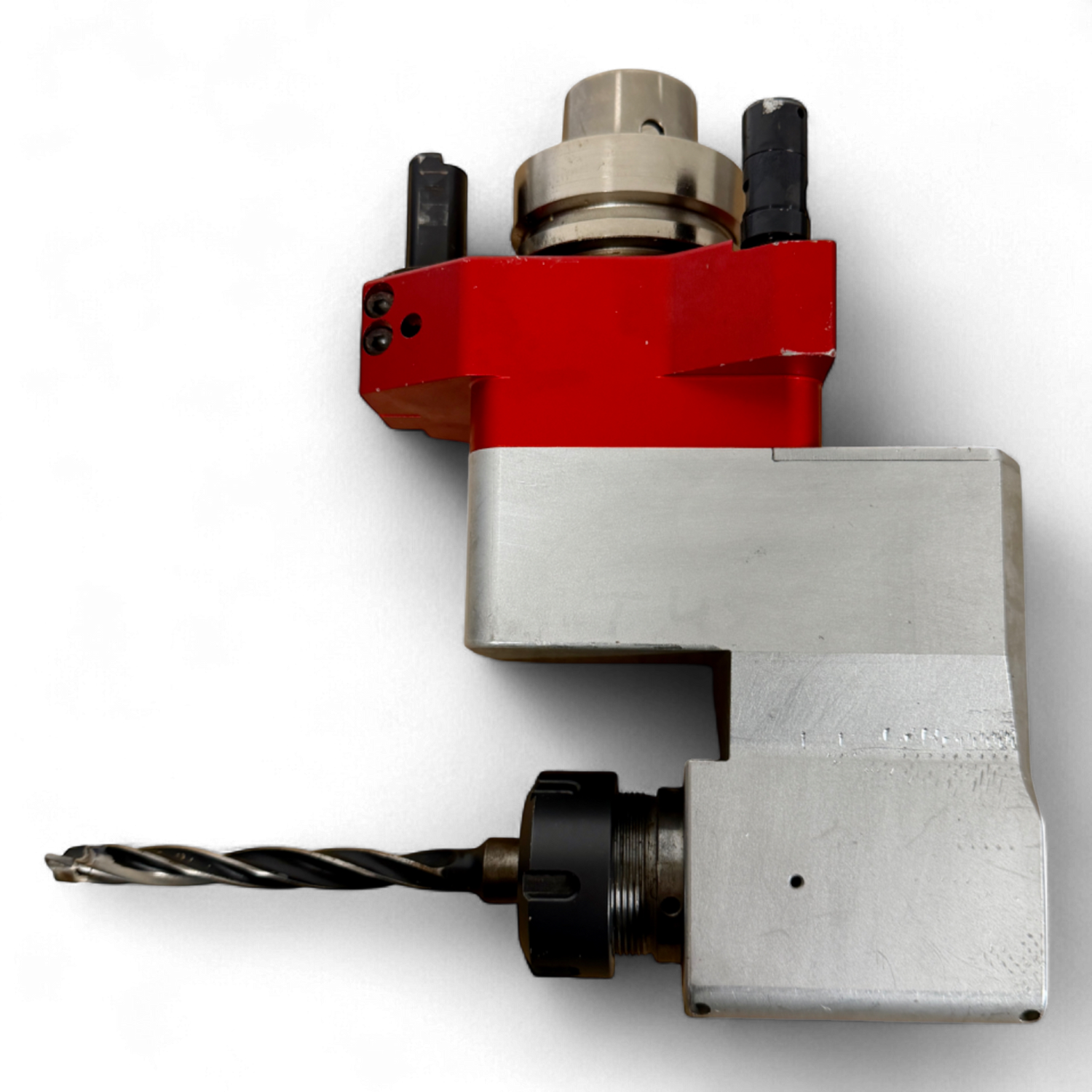

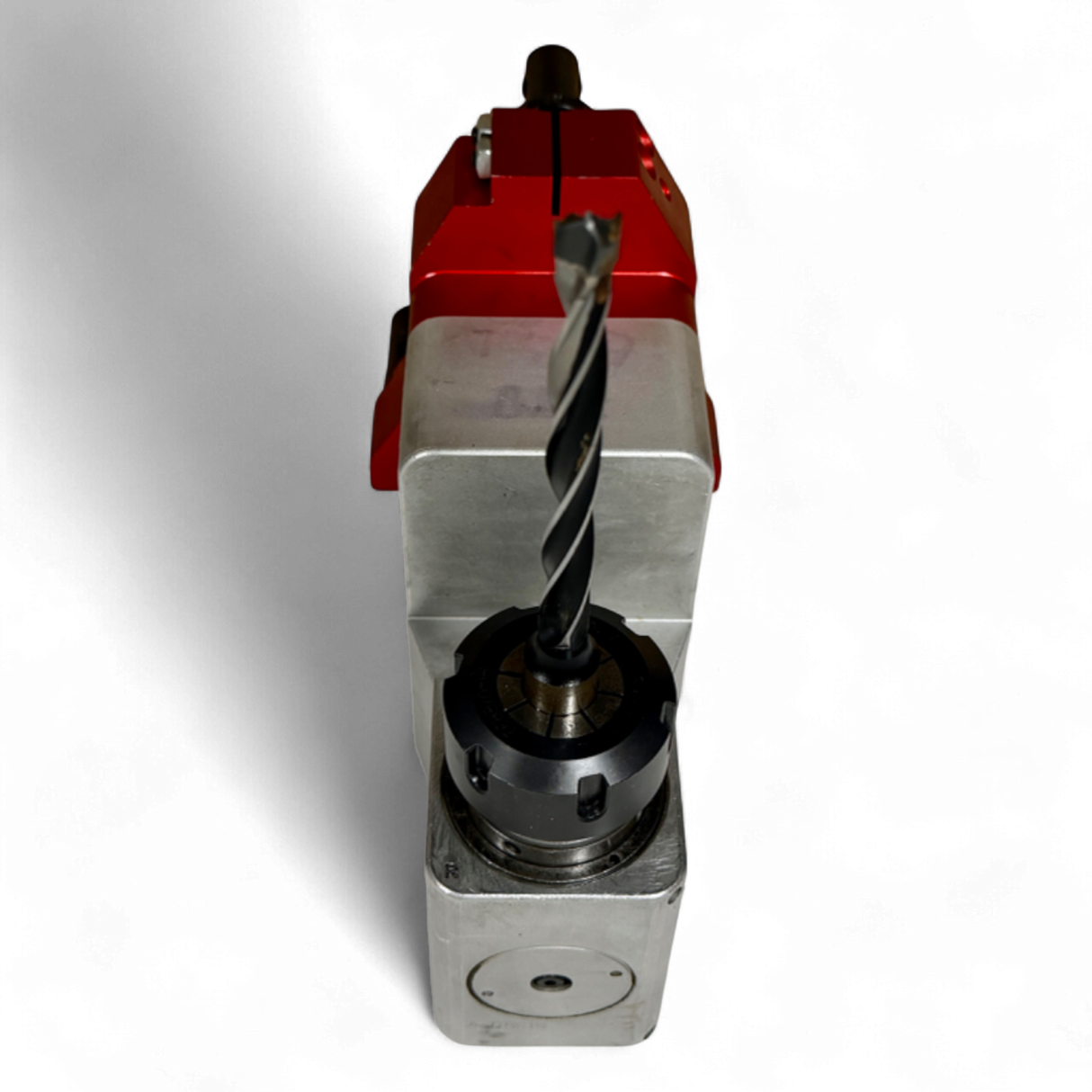

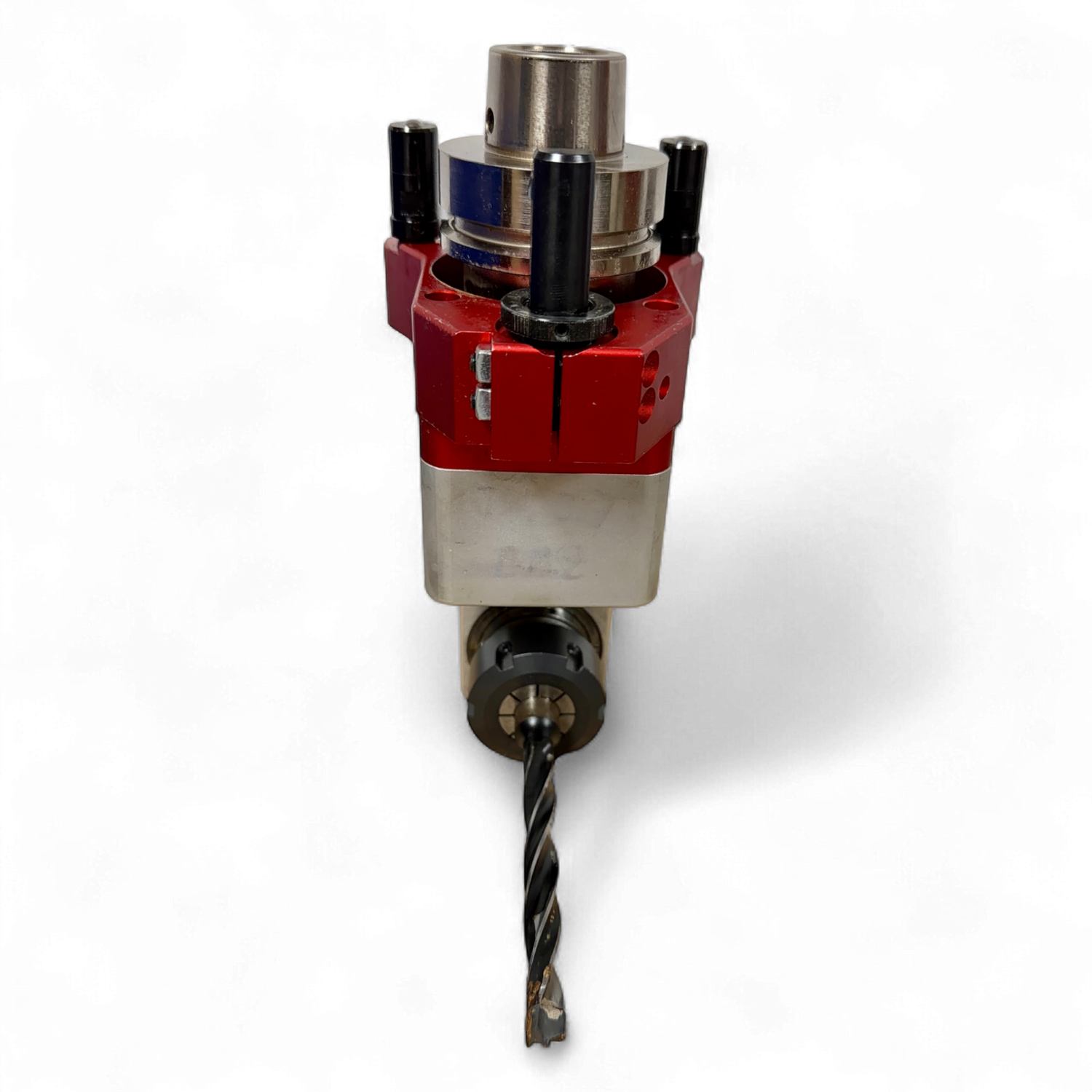

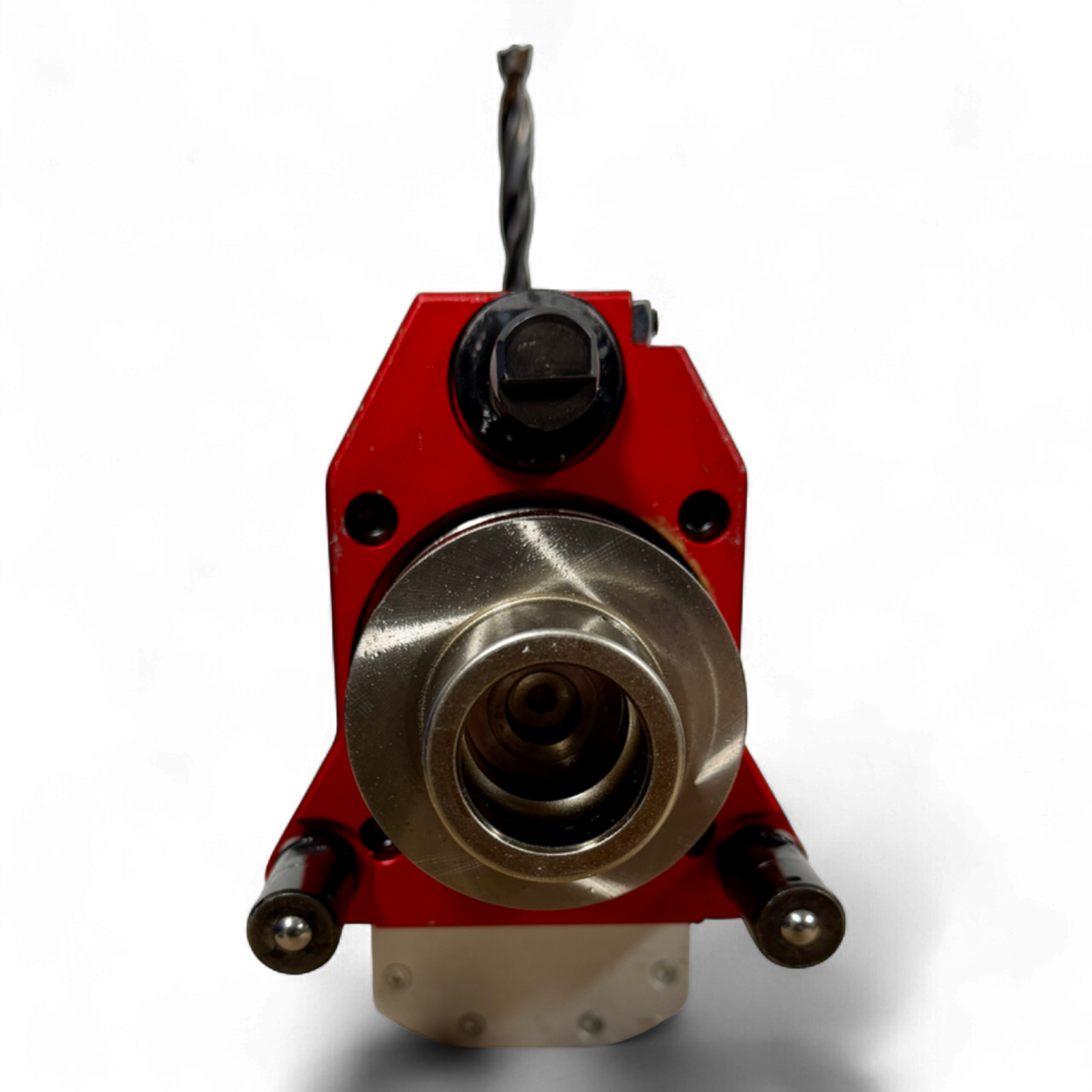

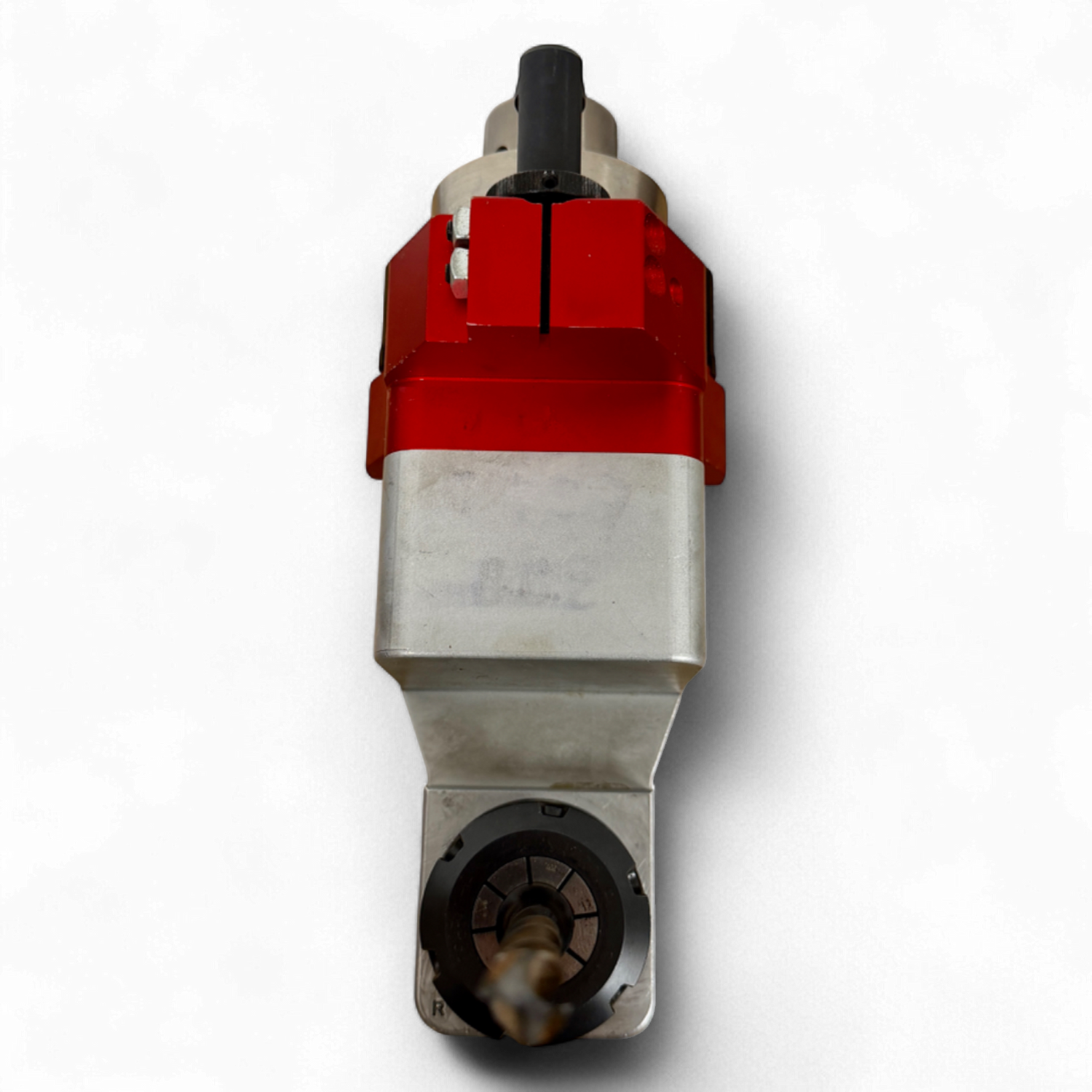

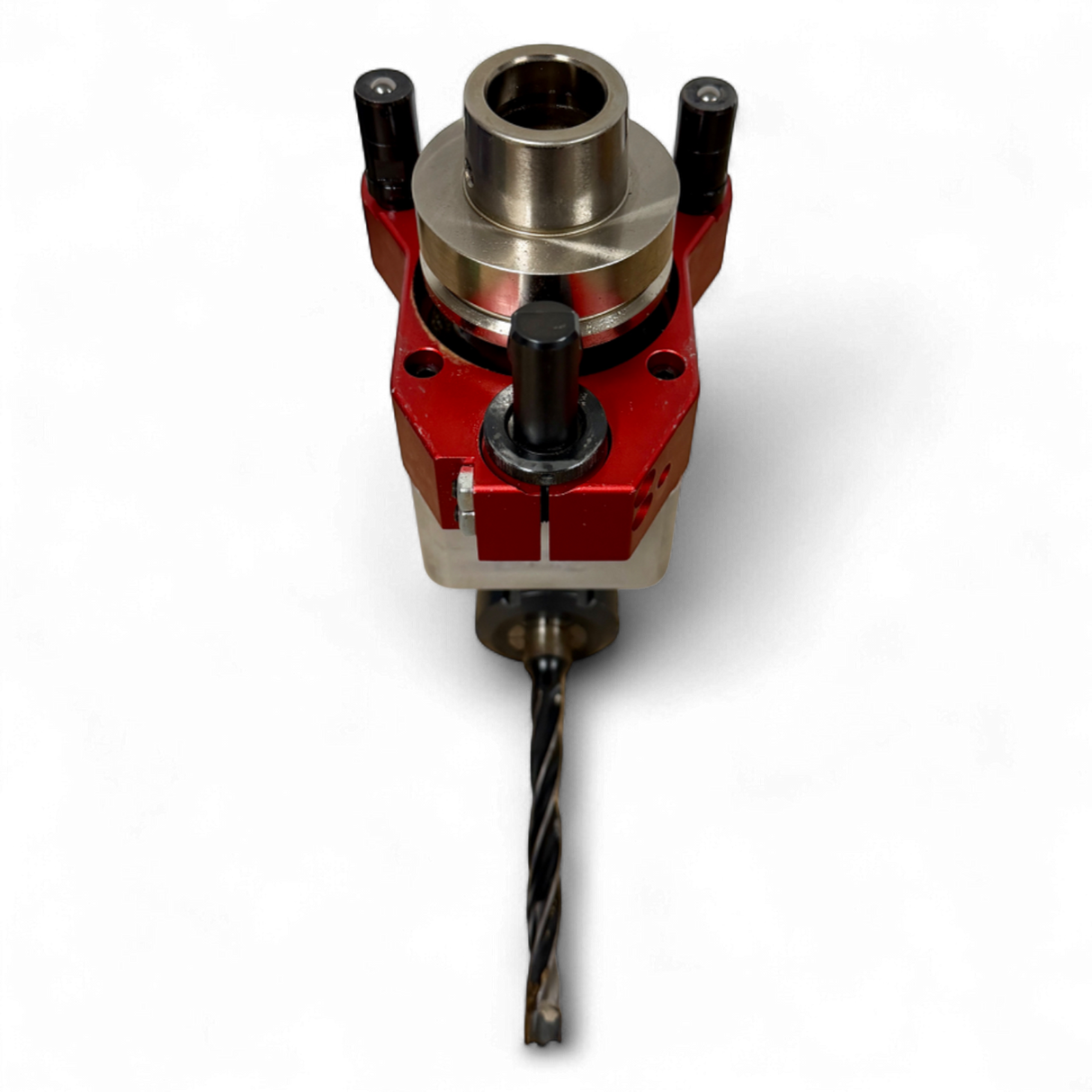

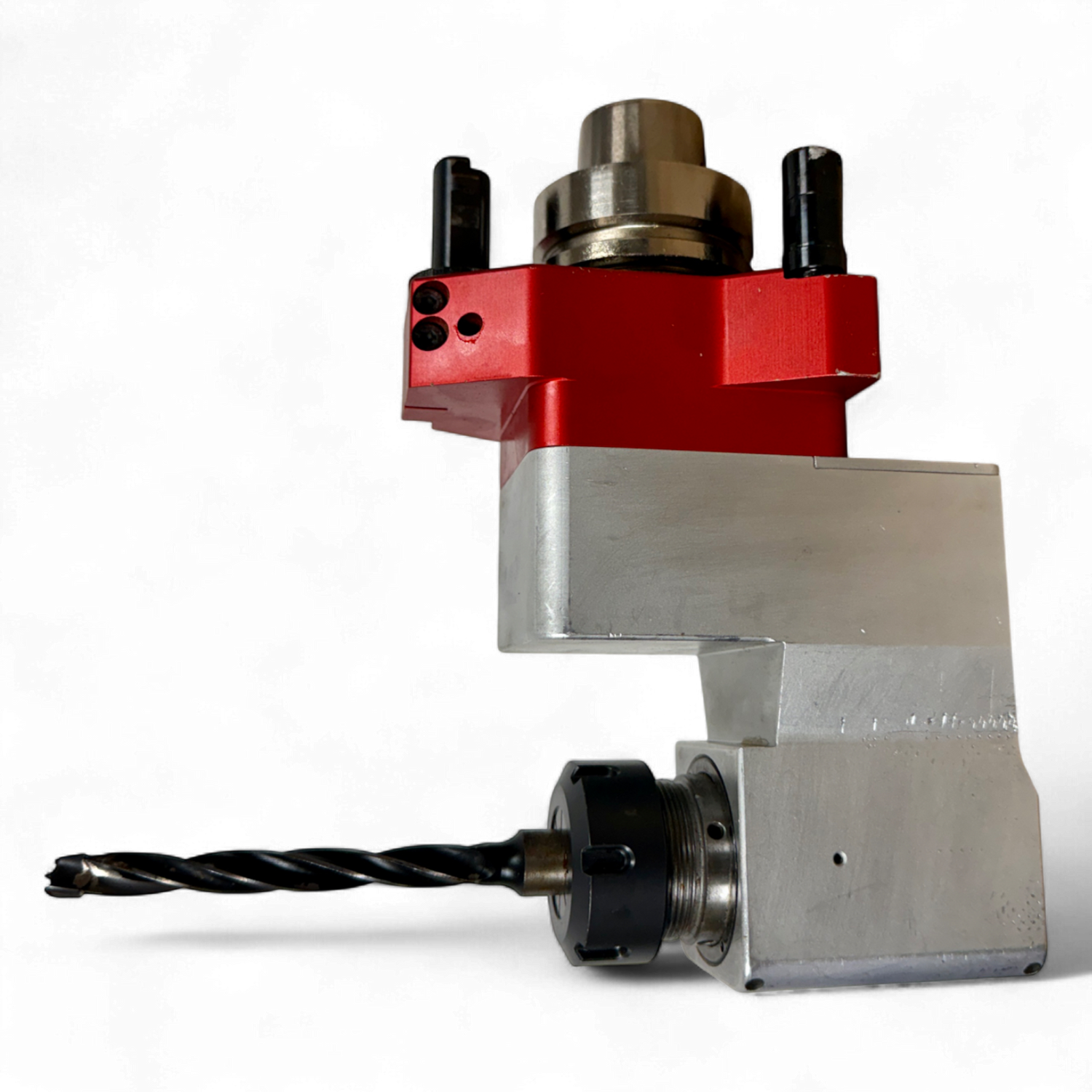

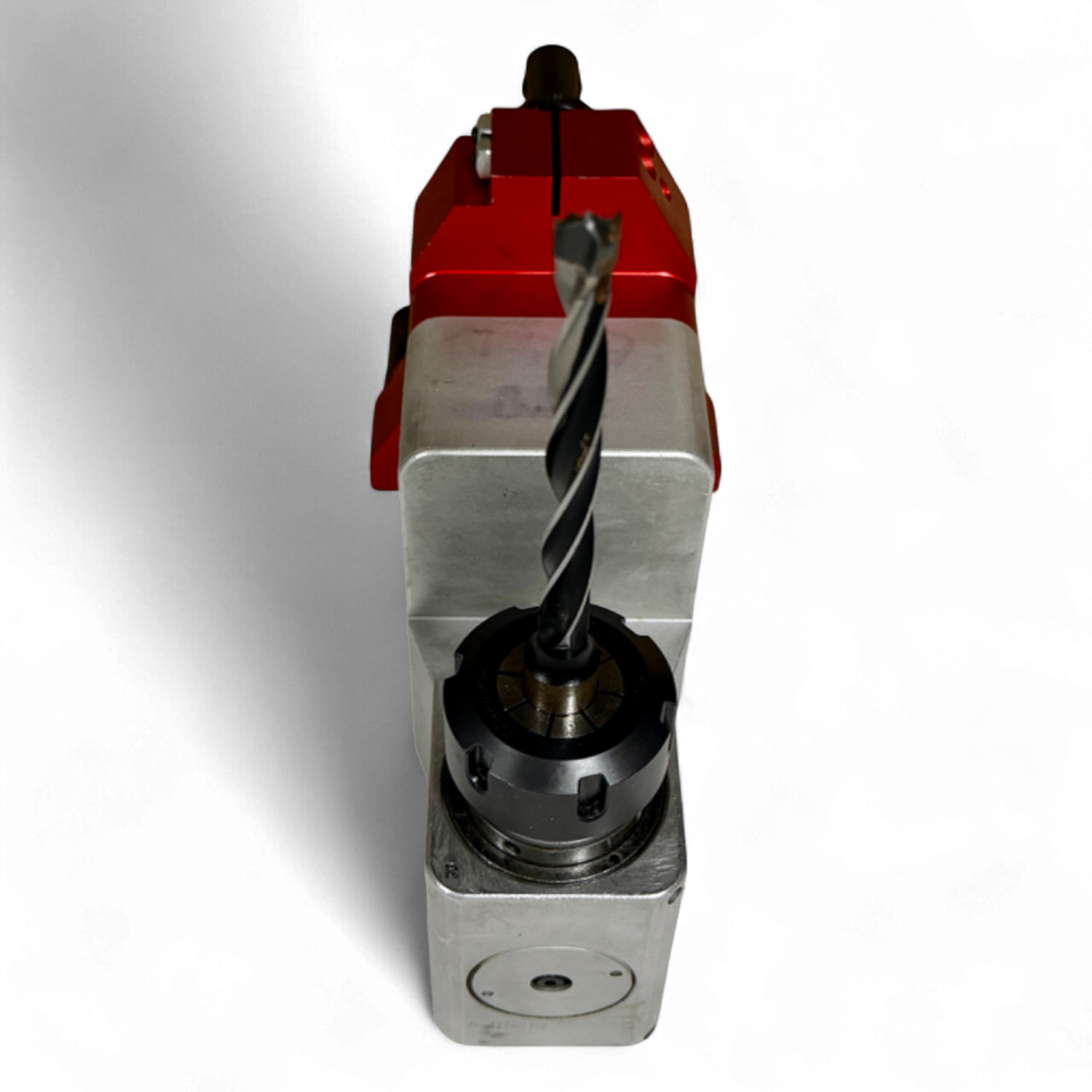

Hinweis: Gebrauchtes Aggregat aus einer industriellen Anlage. Das Aggregat wurde technisch geprüft und ist funktionsfähig. Alters- und einsatzbedingte Gebrauchsspuren sind vorhanden. Der Lieferumfang entspricht der auf den Produktbildern dargestellten Ausführung.
| Hersteller | ATEMAG |
| Produktlinie | EXTRA FUNCTION LINE |
| Artikelnummer | 00069 |
| Maschinenadaption | IMA |
| Aggregattyp | Schlosskasten-, Bohr- und Fräsaggregat |
| Bearbeitungsmöglichkeiten | Bohren und Fräsen |
| Anzahl der Werkzeugausgänge | 2, fest angeordnet |
| Bearbeitungswinkel | 90° |
| Maximale Eingangsdrehzahl | 10.000 min⁻¹ |
| Eingangsdrehzahl mit Rota Lube | bis 12.100 min⁻¹ |
| Maximale Ausgangsdrehzahl | 15.000 min⁻¹ |
| Ausgangsdrehzahl mit Rota Lube | bis 18.000 min⁻¹ |
| Übersetzung | 1 : 1,48 |
| Maximales Drehmoment | 20 Nm |
| Zulässige Betriebstemperatur | bis 85 °C |
| Position der Drehmomentstütze | 4 × 90° einstellbar |
| Schmierung | Lebensdauerfettfüllung beziehungsweise Rota Lube |
| Mögliche Werkzeuganbindungen | ER 16, ER 32, Weldon oder modulare Schnittstelle |
| Typische Bearbeitungen | Schlosskastenfräsen, Stulpbearbeitung und Staketenbohren |
| Lieferumfang | ATEMAG Aggregat in der auf den Bildern dargestellten Ausführung |
| Zustand | 2 – Gut · gebraucht und technisch geprüft |
| Hersteller | ATEMAG |
| Maschinenzuordnung | IMA |
| Artikelnummer | 00069 |
| Maschinenart | IMA CNC-Holzbearbeitungszentrum |
| Produktart | Schlosskasten-, Bohr- und Fräsaggregat |
| Zustand | 2 – Gut · gebraucht und technisch geprüft |
-
