ATEMAG | SKU: ATG-VVF-BAL-VW

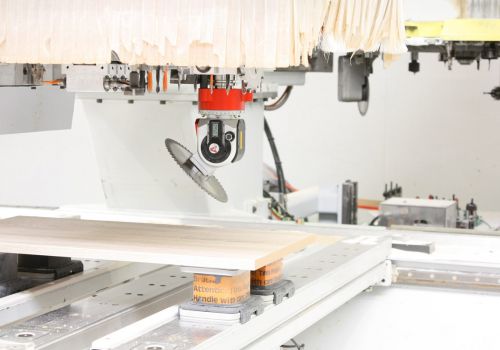

ATEMAG Vario Viso Function Line CNC-Aggregat für Balestrini Bearbeitungszentren

€4.850,00 EUR

excl. VAT Shipping calculated at checkout.

Ausführung

Winkel 0-100° (verstellbar)

In stock · ships immediately

We pack your order on the day you place it. The carrier collects it on the next working day.

Delivery date for your postcode

Germany: 2–3 working days
EU: 3–5 working days
Worldwide: on request

Secure payment

You choose your payment method at checkout.

No PayPal account? Via the cart you can also pay by credit card or with any of the other methods shown.

Your payment data is processed in encrypted form. We do not store any credit card data.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Function Line Neuware Passend für Balestrini

ATEMAG Vario Viso Function Line CNC-Aggregat für Balestrini Bearbeitungszentren

CNC-Zerspanungsaggregat zum Bohren, Fräsen und Sägen · stufenlos verstellbarer Winkel 0–100° · Maschinenanbindung für Balestrini

15.000 U/min

Antriebsdrehzahl

15.000 U/min

Spindeldrehzahl

20 Nm

Drehmoment max.

i = 1:1

Übersetzung

0–100°

Winkelbereich

Konstruktionsmerkmale

Stufenlos verstellbarer Bearbeitungswinkel 0–100° mit digitaler Winkelanzeige

Schnellpositionierung bei 90°, 45° und 0°

Werkzeuganbindung ER25 Mini und Sägeflansch (K1), K2 Sägeflansch, modular

Für Bohren, Fräsen, Schleifen und leichte Sägearbeiten einsetzbar

Drehmomentstütze um 360° zum Werkzeug positionierbar

Maschinenanbindung werkseitig auf Balestrini Bearbeitungszentren ausgelegt

Produktbeschreibung

Das ATEMAG Vario Viso Function Line CNC-Aggregat besticht durch seine einfache Winkeleinstellung über ein Feingetriebe mit Digitalanzeige. Der Bearbeitungswinkel lässt sich stufenlos zwischen 0° und 100° einstellen, mit Schnellpositionierungen bei 90°, 45° und 0°.

Typische Einsatzgebiete sind Beschlagbohrungen im Winkel (z. B. 93° oder 97° für Anuba-Bänder im Türenbau), Clamex-Nuten in Gehrungen, Gehrungsschnitte an Eckverbindungen sowie das Schleifen von Kanten – alles mit nur einem Aggregat. Diese Ausführung ist mit der Standard-Maschinenanbindung auf Balestrini Bearbeitungszentren abgestimmt. Andere Anbindungen sind gegen Aufpreis auf Anfrage erhältlich.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Technische Daten

Antriebsdrehzahl	max. 15.000 U/min
Spindeldrehzahl	max. 15.000 U/min
Übersetzung	i = 1:1
Drehmoment	max. 20 Nm
Drehrichtung	links/rechts
Winkelbereich	0–100°, digitale Winkelanzeige
Werkzeugausgänge	1 / variabel
Werkzeugaufnahme	ER25 Mini und Sägeflansch (K1), K2 Sägeflansch, modular
Max. Betriebstemperatur	85°C
Lieferumfang	Aggregat inkl. Maschinenanbindung für Balestrini
Zustand	Neu

Anwendungsbereiche

Bohren Fräsen Sägen CNC-Aggregat Balestrini

Kompatible Balestrini Baureihen (Auszug)

Cell Idea

Auszug bekannter Balestrini-Baureihen mit passender Aggregatspindel. Balestrini ist ein italienischer Maschinenhersteller, Teil der Biesse Group. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.
