ATEMAG | SKU: ATG-EFL-WEE-90

ATEMAG Extra Function Line CNC-Schlosskastenaggregat für Weeke Bearbeitungszentren

€3.430,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Ausführung

Winkel 90°

Auf Lager · sofort versandfertig

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Function Line Neuware Passend für Weeke

ATEMAG Extra Function Line CNC-Aggregat für Weeke Bearbeitungszentren

Schlosskastenaggregat mit zwei horizontalen Werkzeugausgängen · für Schlosskastenfräsung und Staketenbohrung · Maschinenanbindung für Weeke

10.000 U/min

Eingangsdrehzahl

15.000 U/min

Ausgangsdrehzahl

20 Nm

Drehmoment max.

i = 1:1,48

Übersetzung

2 / fix

Werkzeugausgänge

Konstruktionsmerkmale

Zwei horizontale Werkzeugausgänge für unterschiedliche Werkzeuge

Zurückgebaute Bauform minimiert Störkreisdurchmesser bei langen Werkzeugen

Werkzeuganbindung ER16, ER32, modular oder Weldon

Klassische Fräsung über seitliche Vorschubbewegung mit gleichzeitigem Werkzeugeindringen

Optional mit Führungsschiene zur Werkzeugstabilisierung bei Tiefenbohrungen

Maschinenanbindung werkseitig auf Weeke Bearbeitungszentren ausgelegt

Produktbeschreibung

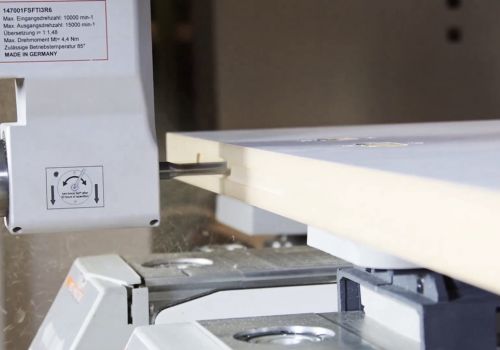

Das ATEMAG Extra Function Line ist ein Schlosskastenaggregat mit zwei horizontalen Werkzeugausgängen, speziell konzipiert für die Schlosskastenfräsung und Staketenbohrung. Durch die zurückgebaute Bauform wird der Störkreisdurchmesser auch beim Einsatz langer Werkzeuge minimal gehalten.

Das Aggregat arbeitet klassisch über seitliche Vorschubbewegungen mit gleichzeitigem Eindringen des Werkzeugs: Zuerst fräst der Fräser den Stulp und anschließend die Schlosskastentasche, danach dreht das Aggregat für die Schließblechbohrungen mit dem zweiten Werkzeug. Typische Einsatzgebiete sind Schlosskastenfräsen und Stulpfräsen in der Kante bei Türen, Staketenbohrungen in Wange oder Handlauf bei Treppen sowie Dübelbohrungen und Bohrungen für Steckböden im Möbelbau. Diese Ausführung ist mit der Standard-Maschinenanbindung auf Weeke Bearbeitungszentren abgestimmt.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Technische Daten

Eingangsdrehzahl	max. 10.000 U/min (mit Rota Lube max. 12.100 U/min)
Ausgangsdrehzahl	max. 15.000 U/min (mit Rota Lube max. 18.000 U/min)
Übersetzung	i = 1:1,48
Drehmoment	max. 20 Nm
Drehmomentstütze	4 x 90° zum Werkzeug positionierbar
Bearbeitungswinkel	90°
Werkzeugausgänge	2 / fix
Werkzeugaufnahme	ER16, ER32, modular, Weldon
Max. Betriebstemperatur	85°C
Lieferumfang	Aggregat inkl. Maschinenanbindung für Weeke
Zustand	Neu

Anwendungsbereiche

Bohren Fräsen Schlosskastenfräsen CNC-Aggregat Weeke

Kompatible Weeke Baureihen (Auszug)

Vantage Optimat

Auszug bekannter Weeke-Baureihen mit passender Aggregatspindel. Weeke ist eine Marke der Homag Group. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.

Artikelinformationen

Hersteller (Aggregat)	ATEMAG AG, Hofstetten
Kompatibel mit	Weeke Bearbeitungszentren
Maschinenart	CNC-Bearbeitungszentrum
Zustand	Neu
