ATEMAG | SKU: ATG-DFL-FM4-90

ATEMAG Duo Function Line CNC-Bohr-Fräs-Aggregat für Format-4 Bearbeitungszentren

€2.990,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Ausführung

90° Standard

Auf Lager · sofort versandfertig

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Function Line Neuware Passend für Format-4

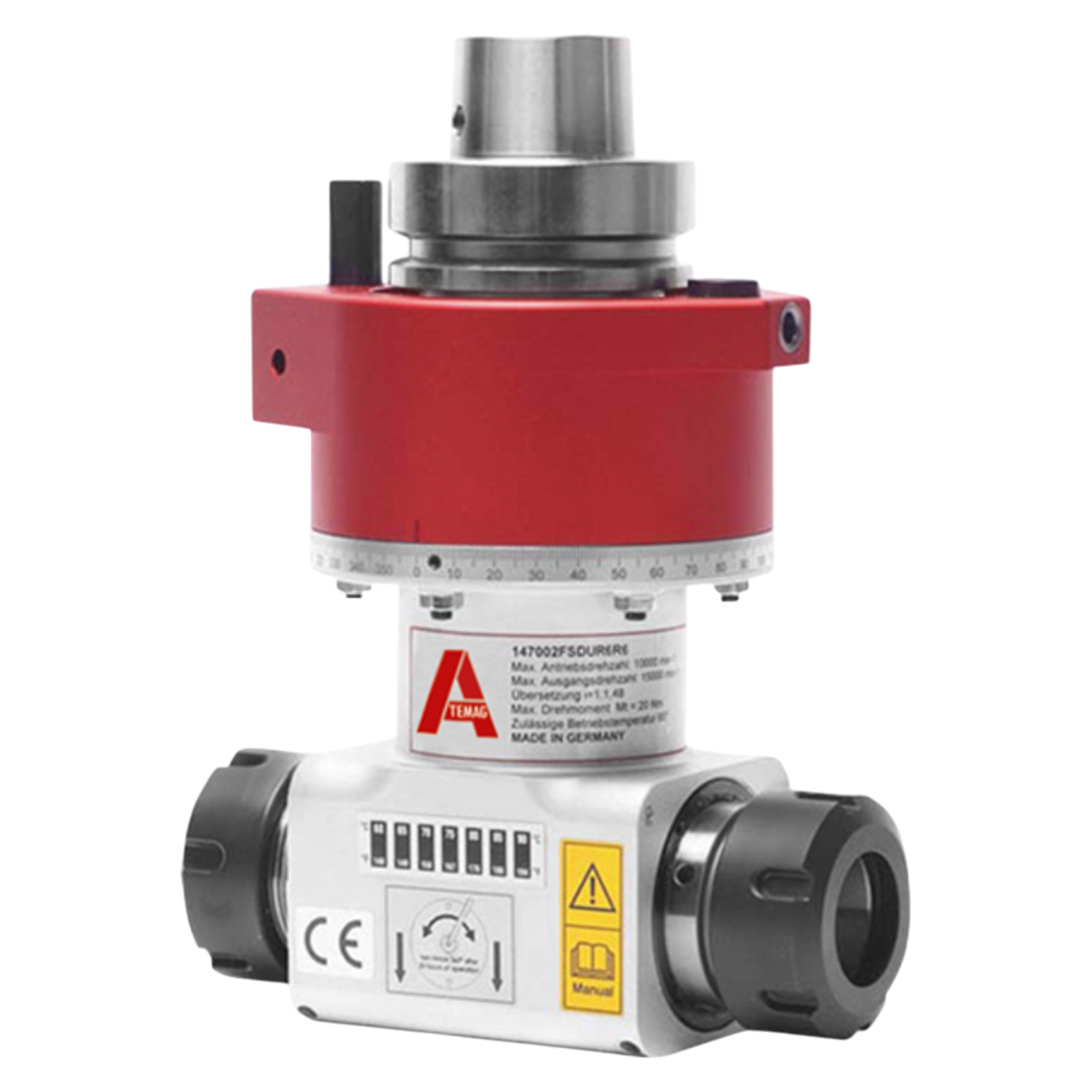

ATEMAG Duo Function Line CNC-Aggregat für Format-4 Bearbeitungszentren

Winkelaggregat mit 2 horizontalen Werkzeugausgängen · Bohren, Fräsen, Sägen · Maschinenanbindung HSK 63F für Format-4

12.000 U/min

Antriebsdrehzahl

18.000 U/min

Spindeldrehzahl

20 Nm

Drehmoment max.

i = 1:1,48

Übersetzung

2x horizontal

Werkzeugausgänge

Konstruktionsmerkmale

Zwei horizontale Werkzeugausgänge – Bohren, Fräsen und Sägen ohne Werkzeugwechsel

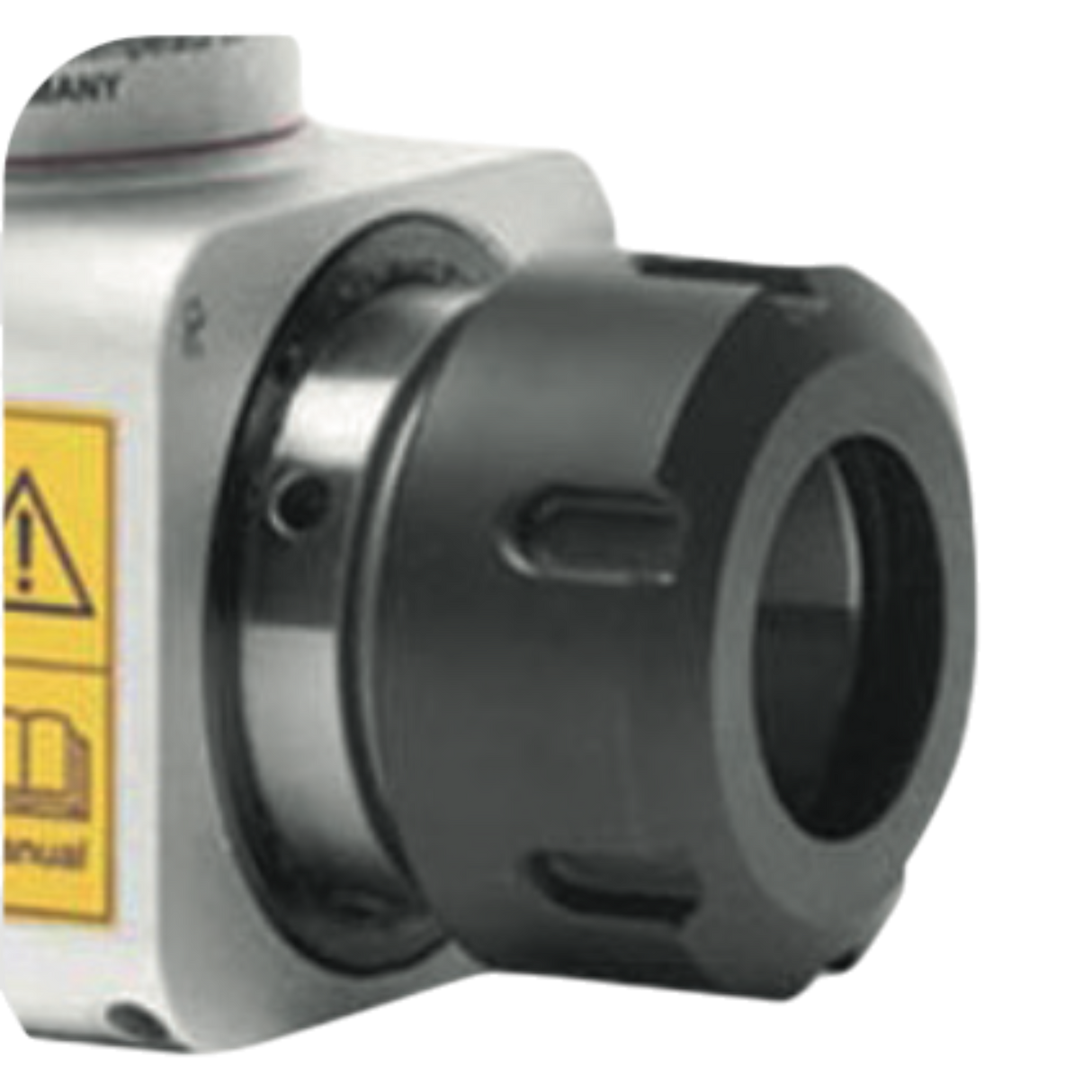

Werkzeugaufnahme ER25/ER32 oder modular

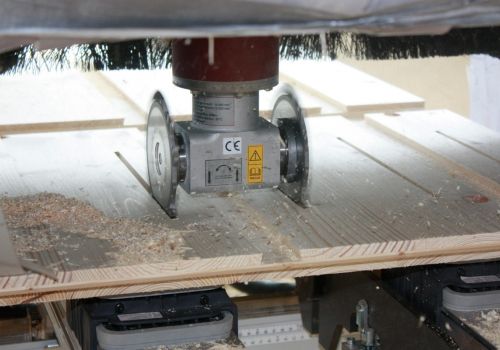

Sägeaufnahme 30 mm / Weldon 10 mm, Sägeblattdurchmesser bis 220 mm

Drehrichtung links/rechts für maximale Flexibilität

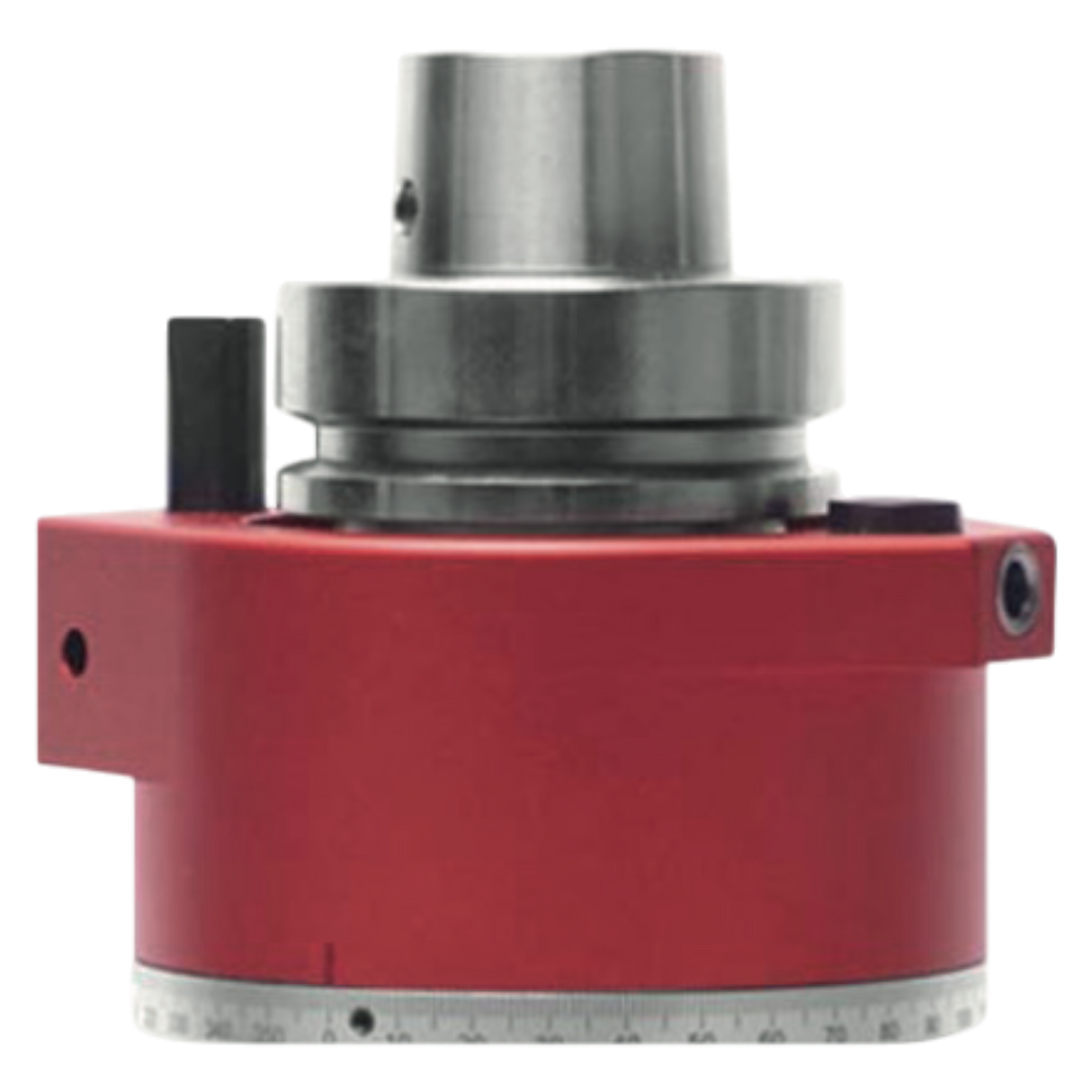

Standardanbindung HSK 63F, werkseitig auf Format-4 Bearbeitungszentren ausgelegt

Schmierungsart Fett, Getriebestufe schnell für Dauereinsatz

Produktbeschreibung

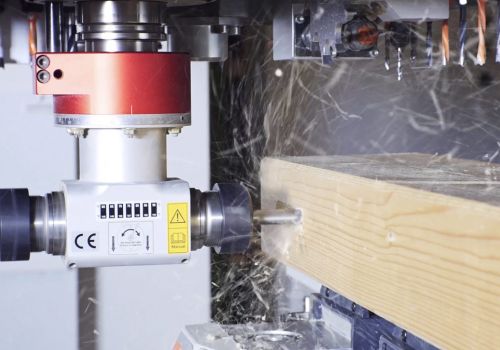

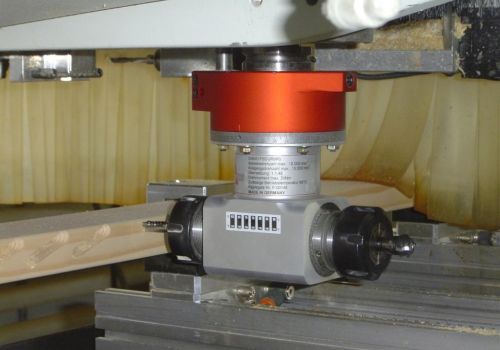

Das ATEMAG Duo Function Line CNC-Aggregat kombiniert zwei horizontale Werkzeugausgänge in einem kompakten Winkelaggregat und ermöglicht flexible, anspruchsvolle Bearbeitungsprozesse ohne Werkzeugwechsel. Es eignet sich zum Bohren, Fräsen und Sägen von Holz, Holzwerkstoffen, Kunststoff und Aluminium.

Diese Ausführung ist mit der Standard-Maschinenanbindung HSK 63F auf Format-4 Bearbeitungszentren abgestimmt. Andere Anbindungen (z. B. SK 30, HSK 63E, SK30-Zahnkranz) sind gegen Aufpreis auf Anfrage erhältlich.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Kompatible Format-4 Baureihen (Auszug)

profit H08 profit H200 profit H500

Auszug bekannter Format-4-Baureihen mit HSK-63F-Aggregatspindel. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.

Technische Daten

Antriebsdrehzahl	max. 12.000 U/min
Spindeldrehzahl	max. 18.000 U/min
Übersetzung	i = 1:1,48
Drehmoment	max. 20 Nm
Drehrichtung	links/rechts
Werkzeugaufnahme	ER25, ER32 oder modular
Sägeaufnahme	30 mm / Weldon 10 mm
Sägeblattdurchmesser	max. 220 mm
Lieferumfang	Aggregat inkl. Maschinenanbindung HSK 63F für Format-4
Zustand	Neu

Anwendungsbereiche

BohrenFräsenSägenCNC-AggregatFormat-4

Artikelinformationen

Hersteller (Aggregat)	ATEMAG AG, Hofstetten
Kompatibel mit	Format-4 Bearbeitungszentren
Maschinenart	CNC-Bearbeitungszentrum
Zustand	Neu
Artikelnummer	ATG-DFL-FM4-90
