ATEMAG | SKU: ATG-VCS-MWD-VAR

ATEMAG Vario Classic Smart Line CNC-Bohr-Fräs-Aggregat für Masterwood Bearbeitungszentren

€3.720,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Ausführung

0-100° verstellbar

Auf Lager · sofort versandfertig

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Über die Passung entscheiden drei Dinge: die Schnittstelle zur Spindel, die Verdrehsicherung und die zulässige Drehzahl.

Der Maschinenname allein reicht zur Bestellung nicht – dieselbe Baureihe wurde über die Jahre mit verschiedenen Aufnahmen gebaut. Maßgeblich ist, was an Ihrer Spindel sitzt.

Bohr-, Fräs- & Sägeaggregate – Passung, Schnittstellen, Verschleiß→

ATEMAG Smart Line Neuware Passend für Masterwood

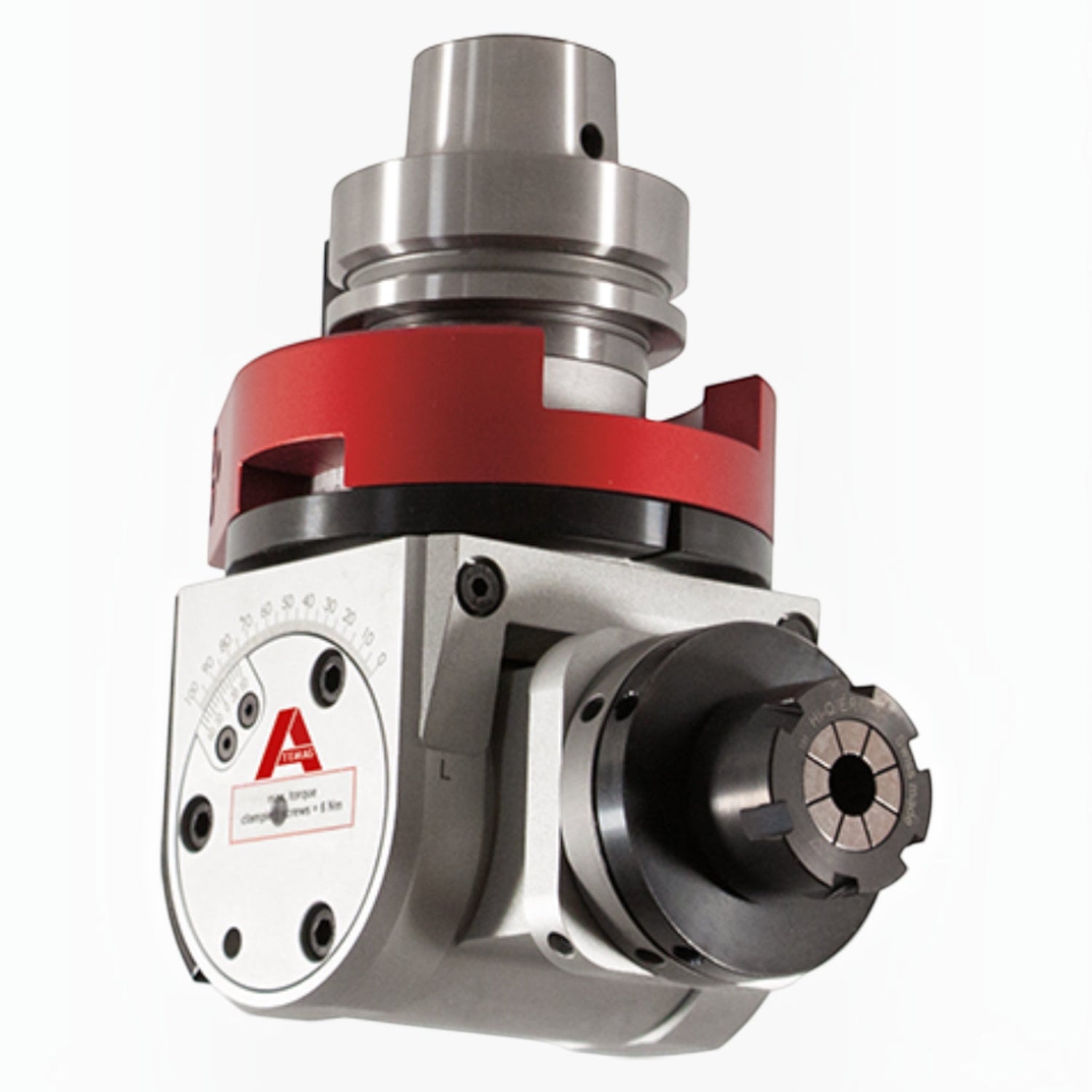

ATEMAG Vario Classic Smart Line CNC-Aggregat für Masterwood Bearbeitungszentren

Winkelaggregat mit stufenloser Winkeleinstellung 0–100° · Bohren, Fräsen, Schleifen, leichtes Sägen · Maschinenanbindung HSK 63F für Masterwood

15.000 U/min

Antriebsdrehzahl

15.000 U/min

Spindeldrehzahl

20 Nm

Drehmoment max.

i = 1:1

Übersetzung

0–100°

Winkelbereich

Konstruktionsmerkmale

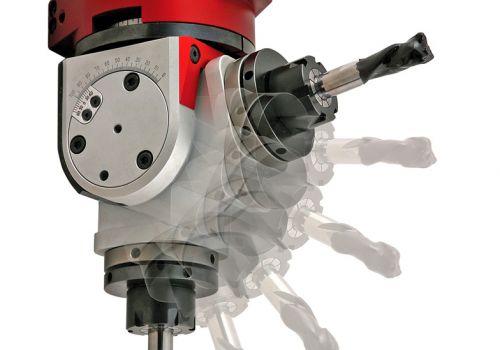

Stufenlose Winkeleinstellung 0–100° via Nonius und Griffstange

Analoge Winkelanzeige zur exakten Einstellung

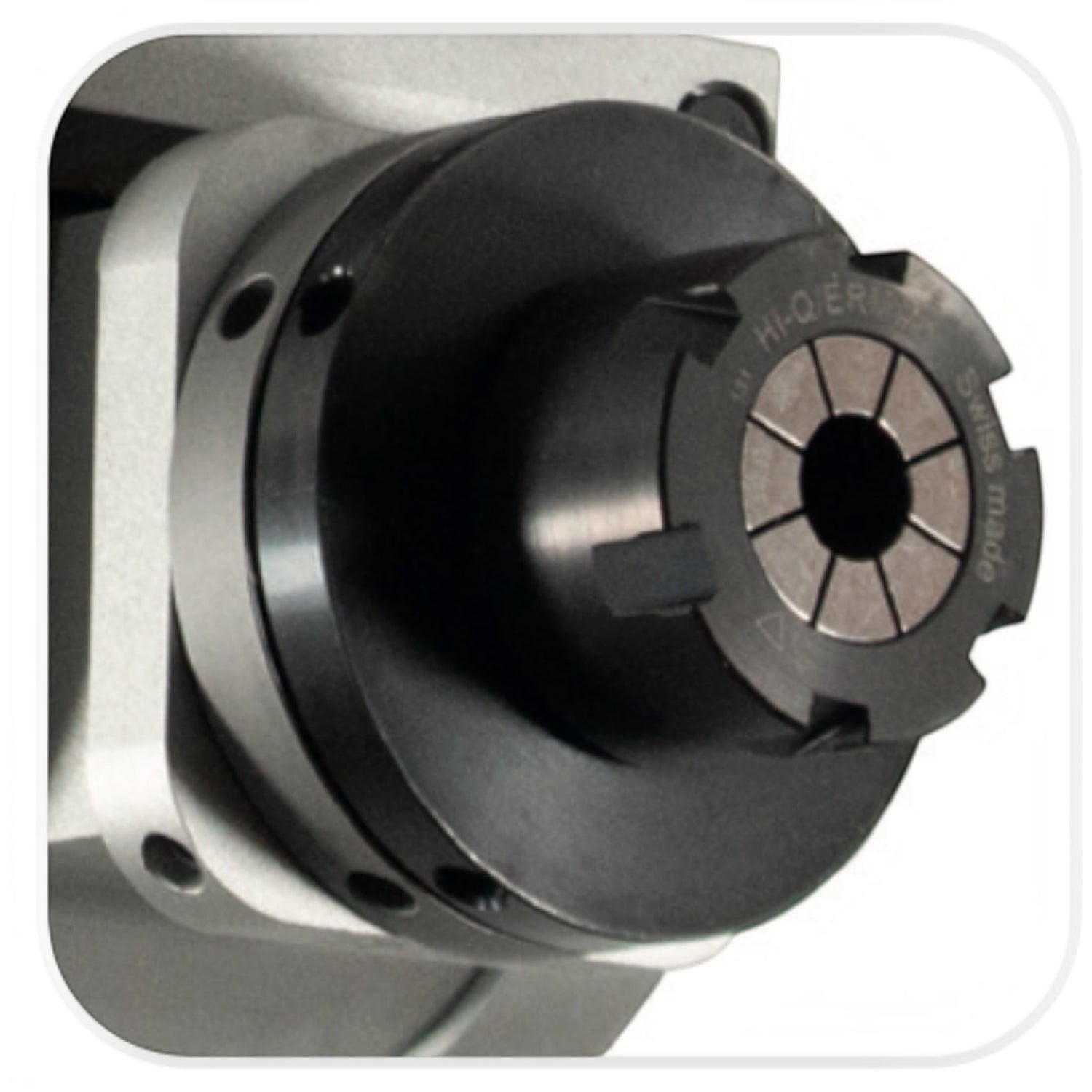

Werkzeugaufnahme Kombi ER25/Säge oder modular, Sägeaufnahme 30 mm/Weldon 10 mm

Drehrichtung links/rechts, Drehmomentstütze um 360° positionierbar

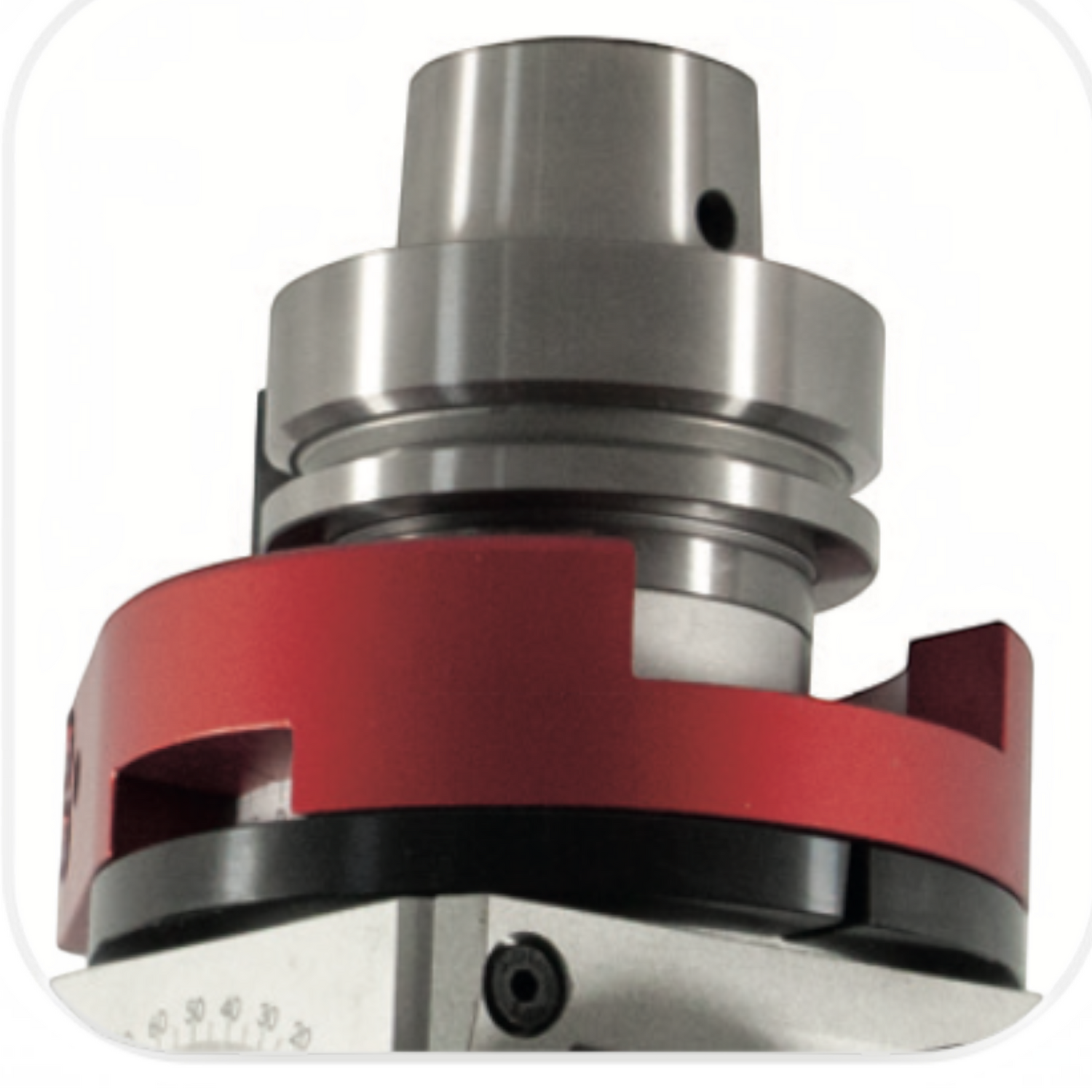

Standardanbindung HSK 63F, werkseitig auf Masterwood Bearbeitungszentren ausgelegt

Schmierungsart Fett (Lebensdauerfettfüllung), Getriebestufe schnell

Produktbeschreibung

Das ATEMAG Vario Classic Smart Line CNC-Aggregat bietet eine stufenlose Winkeleinstellung von 0° bis 100° via Nonius und Griffstange und eignet sich damit flexibel für unterschiedlichste Bearbeitungswinkel – auch in Kompaktmaschinen. Typische Einsatzgebiete sind Beschlagbohrungen im Winkel (z. B. 93° oder 97° Anuba-Bänder) im Türenbau, Clamex-Nuten in beliebigem Winkel, Gehrungsschnitte für Eckverbindungen sowie das Schleifen von Kanten.

Diese Ausführung ist mit der Standard-Maschinenanbindung HSK 63F auf Masterwood Bearbeitungszentren abgestimmt. Andere Anbindungen (z. B. SK 30, HSK 63E, SK30-Zahnkranz) sind gegen Aufpreis auf Anfrage erhältlich.

Hinweis: Neuware, produziert von ATEMAG AG, Hofstetten. Lieferzeit abhängig von Konfiguration und Verfügbarkeit – bitte anfragen.

Kompatible Masterwood Baureihen (Auszug)

Winner EVO Project

Auszug bekannter Masterwood-Baureihen mit HSK-63F-Aggregatspindel. Masterwood ist eine Marke der Masterwood S.p.A. Genaue Passung bitte anhand Ihrer Maschinen-Typenbezeichnung anfragen.

Technische Daten

Antriebsdrehzahl	max. 15.000 U/min
Spindeldrehzahl	max. 15.000 U/min
Übersetzung	i = 1:1
Drehmoment	max. 20 Nm
Drehrichtung	links/rechts
Winkelbereich	0° bis 100°, stufenlos verstellbar
Werkzeugaufnahme	Kombi ER25/Säge oder modular
Sägeaufnahme	30 mm / Weldon 10 mm
Lieferumfang	Aggregat inkl. Maschinenanbindung HSK 63F für Masterwood
Zustand	Neu

Anwendungsbereiche

BohrenFräsenSchleifenSägenCNC-AggregatMasterwood

Artikelinformationen

Hersteller (Aggregat)	ATEMAG AG, Hofstetten
Kompatibel mit	Masterwood Bearbeitungszentren
Maschinenart	CNC-Bearbeitungszentrum
Zustand	Neu
Artikelnummer	ATG-VCS-MWD-VAR
