SCHAFFNER FS 5121-33-33 Netzfilter 3x 460VAC 33A

SCHAFFNER FS 5121-33-33 Netzfilter 3x 460VAC 33A

Hersteller: SCHAFFNER
Typ: FS 5121-33-33
Ausführung: Drehstrom EMV Netzfilter
Herkunft: Made in Switzerland

Maschinenbeschreibung:
Industrieller Hochstrom Netzfilter im geschlossenen Metallgehäuse zur Reduzierung leitungsgebundener elektromagnetischer Störungen zwischen Frequenzumrichter und Motor. Massive Ausführung mit seitlichen Befestigungswinkeln zur Wandmontage. Das Typenschild ist vollständig vorhanden und gut lesbar.

Technische Daten laut Typenschild:
Nennspannung: 3 x 460 VAC
Nennstrom: 33 A
Phasen: 3
Motoranschluss: U V W PE
Inverteranschluss: 1 2 3 PE
DC Anschluss: BL (-) BN (+) PE

Anschlusskabel circa 1100 mm.

Fachgerecht ausgebaut

Kabel wurden nicht abgeschnitten.

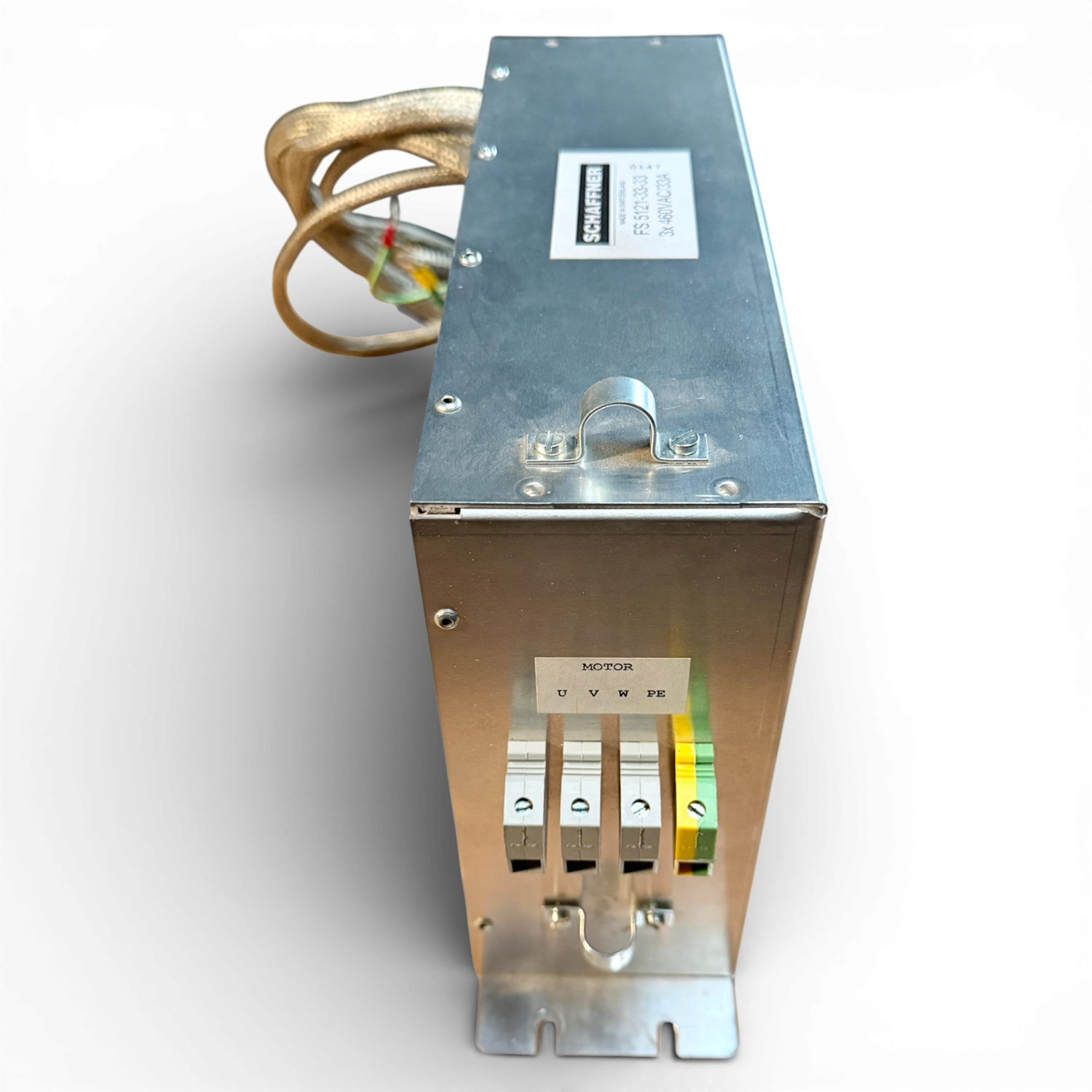

Beschreibung gemäß Fotos:
Metallgehäuse mit verschraubtem Deckel.
Anschlussklemmen eindeutig beschriftet.
Motor- und Inverterseite klar getrennt.
Fest angeschlossene, textilummantelte Leitungen mit Schutzleiter Ringöse.
Gehäuse mit leichten Gebrauchsspuren.

Technischer Einsatzzweck:
EMV Entstörung von Frequenzumrichtern
Reduzierung leitungsgebundener Störungen
Schutz angrenzender Steuerungstechnik
Einsatz in industriellen 460V Drehstrom Anlagen

Zustand:
Gebraucht
Geprüft
Funktionsfähig
Gebrauchsspuren vorhanden

Lieferumfang:
SCHAFFNER FS 5121-33-33 Netzfilter
Angeschlossene Leitungen gemäß Abbildung
Lieferumfang gemäß Abbildung und Beschreibung.

Hinweise:
Technische Daten gemäß Typenschild.
Einbau ausschließlich durch qualifiziertes Fachpersonal.
EMV-Konzept anlagenspezifisch zu prüfen.
