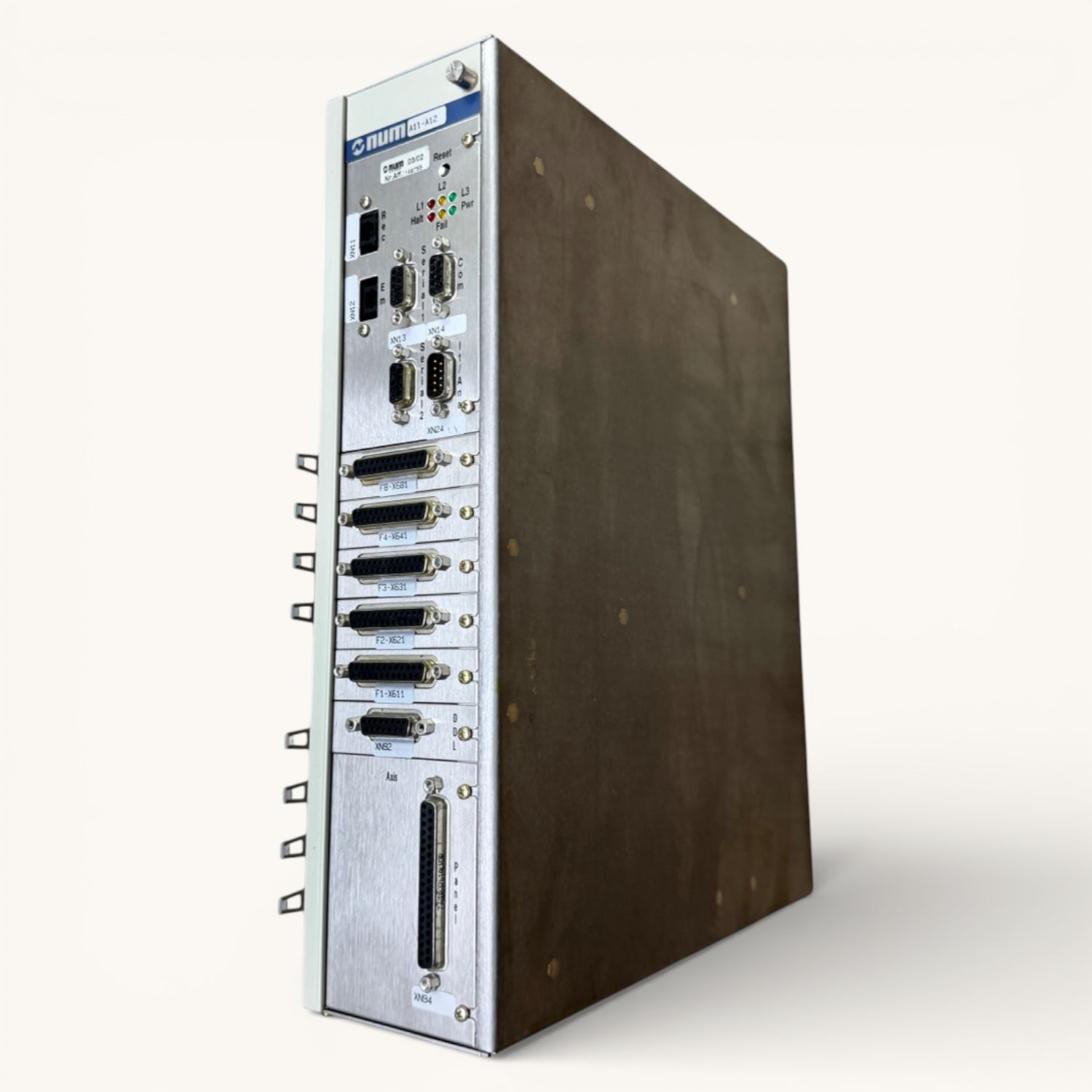

NUM Power 1060 CNC Steuereinheit C088 Power 1060 Compact CNC Woodworking | Art.-Nr. 148755 – für IMA BAZ

NUM Power 1060 CNC Steuereinheit Compact CNC Woodworking | Art.-Nr. 148755 – für IMA BAZ

(compact cnc, cnc controller)

Identifikation

Art.-Nr.: 148755

Hersteller: NUM Groupe Schneider

Typ: C088 Power 1060

Ausführung: Compact CNC wood working

Affaire Nr.: 148755

Versorgung: 24 VDC

Herstellungsland: Frankreich

CE Kennzeichnung: vorhanden

Technische Beschreibung

Die NUM Power 1060 ist eine kompakte CNC Steuereinheit für Holzbearbeitungsmaschinen.

Ausgelegt für den Schaltschrank Einbau in CNC Bearbeitungszentren.

Die Einheit besitzt integrierte Statusüberwachung, serielle Schnittstellen sowie umfangreiche digitale Ein und Ausgänge.

Frontseitig sind sämtliche Steckverbinder eindeutig beschriftet und zugeordnet.

Steckverbinder und Belegung laut Frontbeschriftung

XN11 Rec Anschluss

XN12 Em Anschluss

Serielle Schnittstellen

XN13 Serial 1

XN14 Serial 2

XQ24 Com

Digitale und Funktionsschnittstellen

F8 X681

F4 X641

F3 X631

F2 X621

F1 X611

Digitale Leitungen

XN92 DDL

DL IN

DL OUT

Achsschnittstelle

XN94 Axis Panel

Seitlich befinden sich zusätzliche interne Steckmodule mit verriegelten Mehrpol Steckverbindern für Erweiterungen und interne Kommunikation.

Statusanzeigen und Bedienelemente

LED Anzeigen L1 Halt

LED Anzeige Fail

LED Anzeige L2

LED Anzeige L3 Pwr

Reset Taste

Gruppenschalter zur internen Zuordnung

Technische Daten

Versorgungsspannung: 24 VDC

Netzteil Leistung: 50 W

Bauform: Compact CNC Modul

Montage: Schaltschrank

Schnittstellen: Sub D Mehrfachsteckverbinder

Kühlung: passive Belüftung über Gehäuse

Gewicht

ca. 8 kg

Abmessungen

ca. L × B × H = 360 × 120 × 420 mm

Technischer Einsatzzweck

CNC Steuerung für Fräs, Bohr und Bearbeitungsprozesse in Holz CNC Maschinen.

Typischer Einsatz in IMA BAZ Bearbeitungszentren sowie vergleichbaren CNC Anlagen von HOMAG oder Weeke.

Zustand

Gebraucht geprüft und funktionsfähig.

Gebrauchs und Montagespuren gemäß Fotos vorhanden.

Warennummer

Vorschlag: 85371098 ohne Gewähr

Highlights

• NUM Power 1060 Compact CNC Steuereinheit für IMA BAZ

• Eindeutig beschriftete Sub D Schnittstellen für Service und Integration

• 24 VDC Versorgung mit integriertem Netzteil
