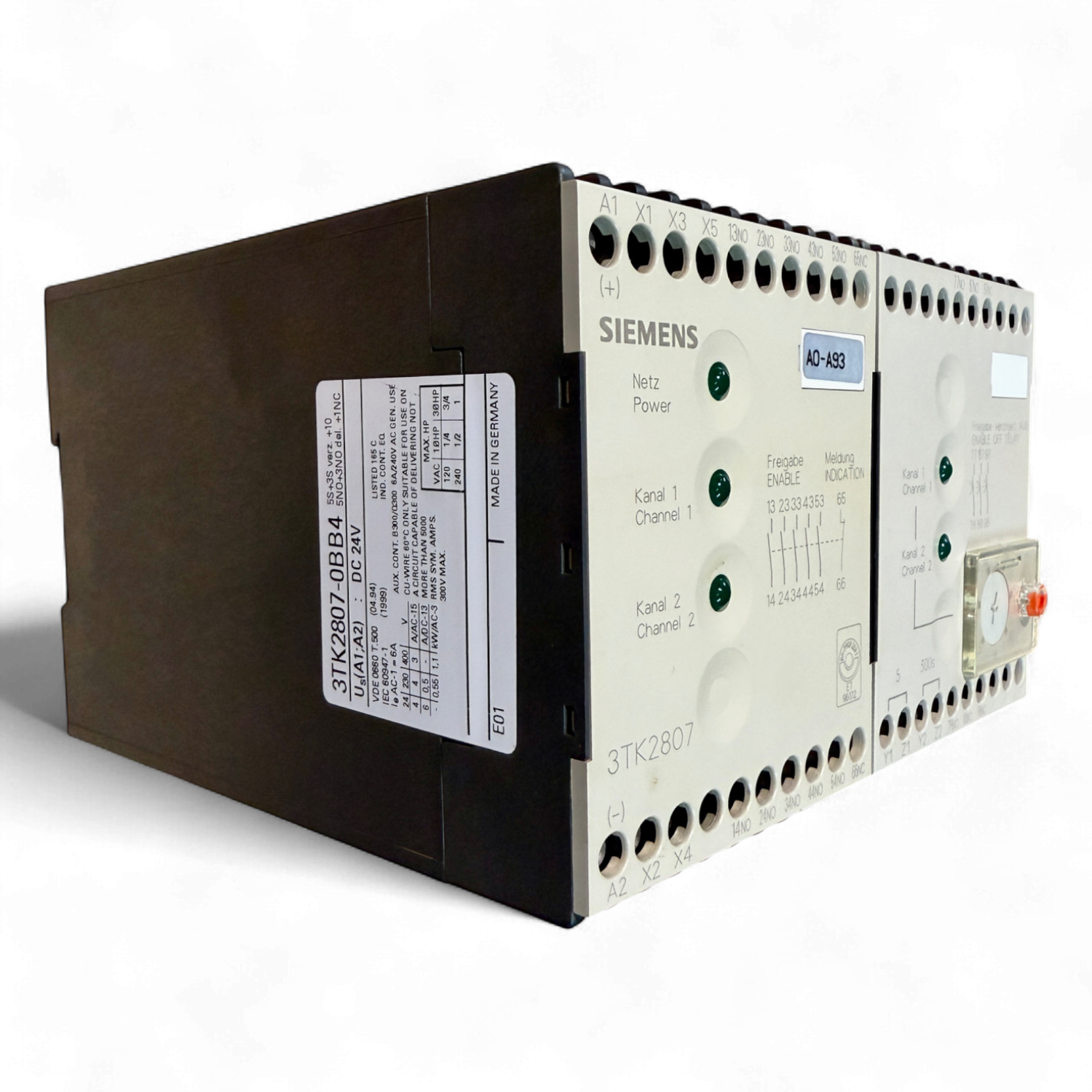

Siemens Sicherheits-Schützkombination 3TK2807-0BB4 | Art.-Nr. 3TK2807-0BB4

Siemens Sicherheits-Schützkombination 3TK2807-0BB4 | Art.-Nr. 3TK2807-0BB 4

(safety relay, contactor combination, safety switch)

Art.-Nr.: 3TK2807-0BB4

Hersteller: Siemens

Weitere Ident-/Bestell-Nr.: 3TK2807, 3TK2807-0BB4

Serien-/Fertigungsangaben: Made in Germany

Technische Beschreibung

Die Siemens Sicherheits-Schützkombination 3TK2807-0BB4 dient zur sicheren Ansteuerung und Überwachung von Not-Aus- und Schutztürkreisen in Maschinen und Anlagen. Sie ermöglicht den Anschluss von zwei überwachten Kanälen, verfügt über mehrere Freigabe- und Meldekontakte und erfüllt die Anforderungen für den Einsatz in sicherheitsgerichteten Steuerungen (safety relay, contactor combination).

Technische Daten

Steuerspannung: 24 V DC

Bemessungsstrom AC-1: 6 A

Bemessungsstrom AC-15: 230 V / 4 A, 400 V / 3 A

Schaltvermögen: AC-3, 0,55–1,1 kW

Frequenz: 50/60 Hz

Bemessungsisolationsspannung Ui: 400 V

Stoßspannungsfestigkeit Uimp: 4 kV (Hauptstromkreis), 1,5 kV (Steuerstromkreis)

Betriebstemperatur: –25 °C bis +55 °C

Lagertemperatur: –55 °C bis +80 °C

Schutzart: IP20

Ausführung/Bauform: Sicherheitsrelais mit zeitverzögertem Freigabekreis, 5 NO + 3 NO delayed + 1 NC Kontakte

Gewicht

ca. 1,5 kg

Abmessungen

ca. 160 × 100 × 120 mm

Technischer Einsatzzweck

Zur Integration in Maschinensteuerungen für Sicherheitsfunktionen wie Not-Aus, Schutzgitter- und Türüberwachung. Anwendung in Schaltschränken u. a. bei HOMAG, IMA, SCM, Biesse oder vergleichbaren Maschinenumgebungen.

Zustand

Gebraucht – geprüft und funktionsfähig, mit Gebrauchsspuren gemäß Fotos.

Warennummer

85364900 (elektrische Relais für Sicherheitssteuerungen – ohne Gewähr)

Highlights

• Sicherheits-Schützkombination mit redundanten Kanälen für Not-Aus und Schutztüren

• Robuste Ausführung nach IEC/EN 60204 und VDE 0113, hohe Betriebssicherheit

• Mehrere Freigabe- und Meldekontakte, flexible Integration in industrielle Steuerungen
