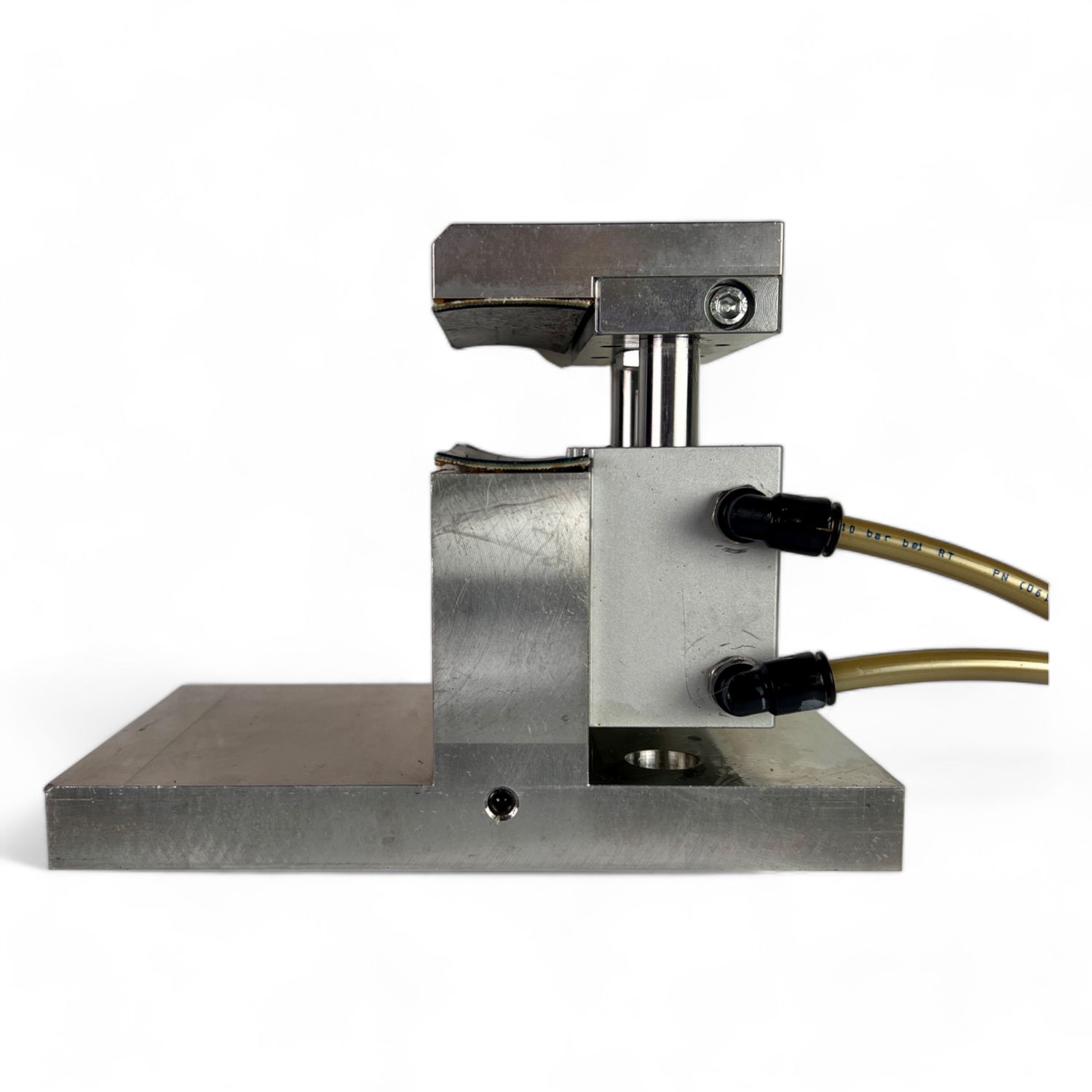

Schmalteil-Massivholzsauger für IMA HOMAG Maschinen mit Konsolentisch
gebraucht
Kurzbeschreibung:
Mechanisches Spannsystem für CNC-Bearbeitungsmaschinen mit Konsolentisch (2-Kreis-System), geeignet für Maschinen von IMA oder Homag mit einer Konsolenbreite von etwa 115 mm. Besonders entwickelt für schmale Werkstücke wie Rahmenteile und Fensterprofile.
Funktionsweise:
Der Spanner wird durch den ersten Vakuum-Kreis auf der Konsole fixiert und optional pneumatisch zusätzlich gesichert.
Die Spannhöhe passt sich mittels des zweiten Vakuum-Kreises pneumatisch an das Werkstück an.
Das Werkstück wird sicher durch Aktivierung des zweiten Vakuum-Kreises am Maschinentisch gespannt.
Produkt-Highlights:
Rechteckiger Spannteller mit werkzeugloser Schnellverstellung ermöglicht kurze Rüstzeiten.
Fixierung per Vakuumklemmung sichert den Spanner auf der Konsole.
Kein zusätzliches Medium notwendig, da der Spanner über das Betriebsvakuum des CNC-Bearbeitungszentrums aktiviert wird.
Spezielle Reibmaterialien auf dem Spannteller und der Spannfläche sorgen für sicheren Halt des Werkstücks auch bei hohen Bearbeitungskräften.
Technische Daten:
Länge:
ca. 220 mm
Breite:
ca. 126 mm
Konsolenbreite:
ca. 115 mm
Höhe:
ca. 140 mm
Auflagehöhe:
ca. 105 mm
Minimale Klemmhöhe:
ca. 12 mm
Hub:
ca. 26 mm
Vor Auslieferung werden die Winkel erneuert und Schläuche überprüft
