Beschreibung

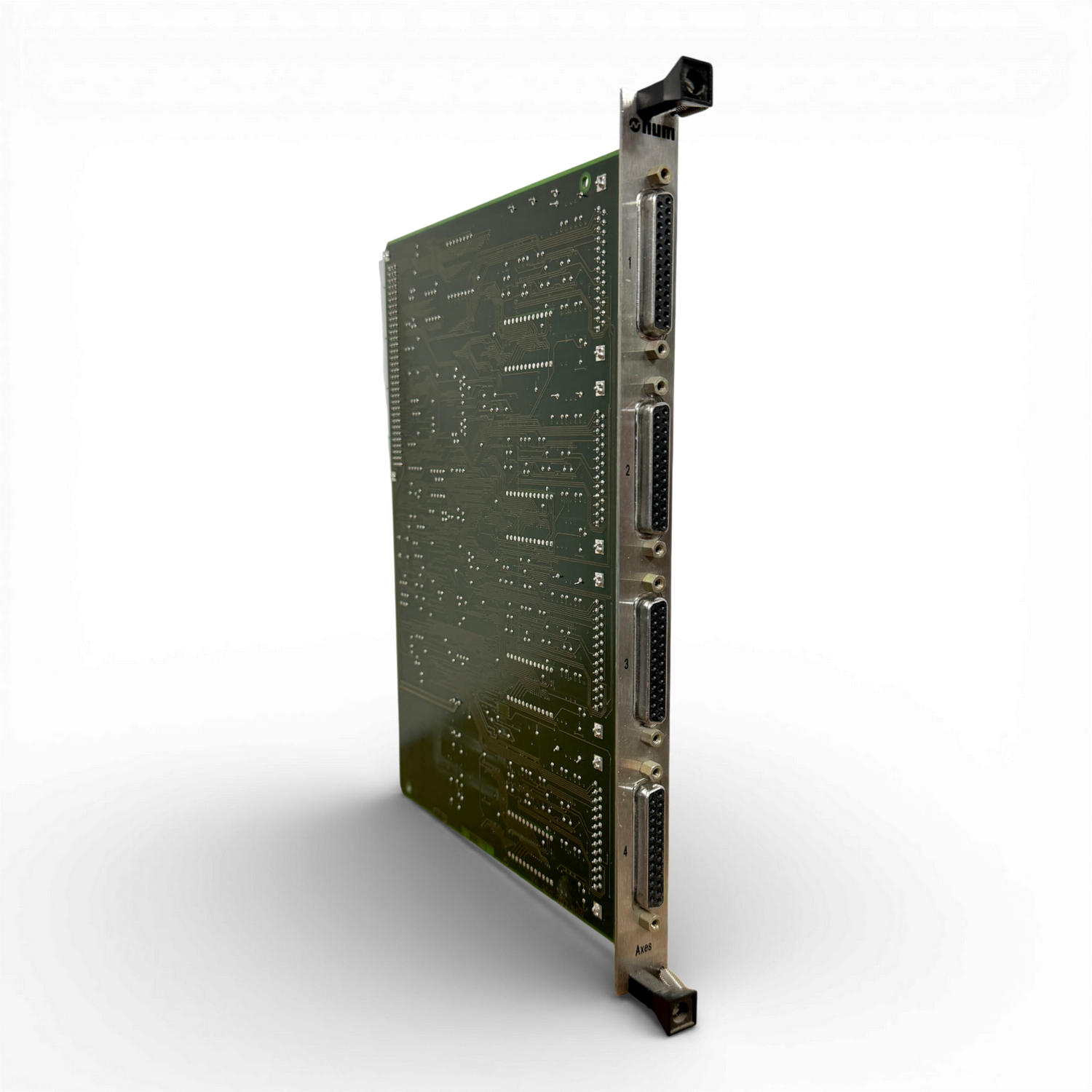

Diese NUM Ein und Ausgangskarte ist eine industrielle I O Baugruppe für das CNC Steuerungssystem NUM 1062 und wird unter anderem in Maschinen von HOMAG und WEEKE eingesetzt. Die Karte dient zur Anbindung und Verarbeitung digitaler Ein und Ausgangssignale zwischen Steuerung und Maschinenperipherie wie Sensoren Ventilen Relais und Signalmodulen.
Die Baugruppe ist als steckbares Einschubmodul ausgeführt und verfügt über mehrere mehrpolige Frontsteckverbinder zur klar strukturierten Signalzuordnung. Die Leiterplatte ist mehrlagig aufgebaut und mit diskreter Logik Signalaufbereitung sowie zentralen Steuer und Logikbausteinen bestückt. Die Beschriftungen auf der Platine sowie die aufgedruckten Baugruppennummern ermöglichen eine eindeutige Identifikation und einen sicheren Austausch im Servicefall.
Typischer Einsatz erfolgt in CNC Bearbeitungszentren und Holzbearbeitungsmaschinen mit NUM 1062 Steuerung insbesondere in Anlagen von HOMAG und WEEKE.
Technische Daten
Steuerungssystem NUM 1062
Funktion Digitale Ein und Ausgangskarte
Schnittstellen Mehrpolige Frontsteckverbinder nummeriert 1 bis 4
Bauform Eurokartenformat mit Frontplatte
Montage Einschubmodul für NUM Kartenrahmen
Gewicht
ca. 0,9 kg
Abmessungen
ca. 160 × 100 × 20 mm
Zustand
Gebraucht geprüft und funktionsfähig. Optische Gebrauchsspuren altersbedingt möglich.
Highlights
Original NUM Baugruppe
Passend für NUM 1062 Steuerungen
Einsatz in HOMAG und WEEKE Maschinen
Eindeutige Baugruppen und Steckverbinderkennzeichnung
