Kurzbeschreibung: Mechanisches Spannsystem für CNC-Bearbeitungsmaschinen mit Flachtisch (2-Kreis-System). Besonders entwickelt für schmale Werkstücke wie Rahmenteile und Fensterprofile.
Funktionsweise:
Der Spanner wird durch den ersten Vakuum-Kreis auf dem Tisch fixiert.
Die Spannhöhe passt sich mittels des zweiten Vakuum-Kreises pneumatisch an das Werkstück an.
Das Werkstück wird sicher durch Aktivierung des zweiten Vakuum-Kreises am Maschinentisch gespannt.
Produkt-Highlights:
Runder Spannteller mit werkzeugloser Schnellverstellung ermöglicht kurze Rüstzeiten.
Fixierung per Vakuumklemmung sichert den Spanner auf dem Tisch.
Kein zusätzliches Medium notwendig, da der Spanner über das Betriebsvakuum des CNC-Bearbeitungszentrums aktiviert wird.
Spezielle Reibmaterialien auf dem Spannteller und der Spannfläche sorgen für sicheren Halt des Werkstücks auch bei hohen Bearbeitungskräften.
Technische Daten:
Länge:
ca. 135 mm
Breite:
ca. 135 mm
Höhe:
ca. 170 mm
Durchmesser:
120 mm
Auflagehöhe:
ca. 100 mm
Minimale Klemmhöhe:
ca. 12 mm
Hub:
ca. 26,5 mm
Lieferumfang:
3 Stück HOMAG Rogatti Schmalteil-Massivholzsauger
Zustand:
Gebraucht (Details und Zustand entnehmen Sie bitte den Bildern)

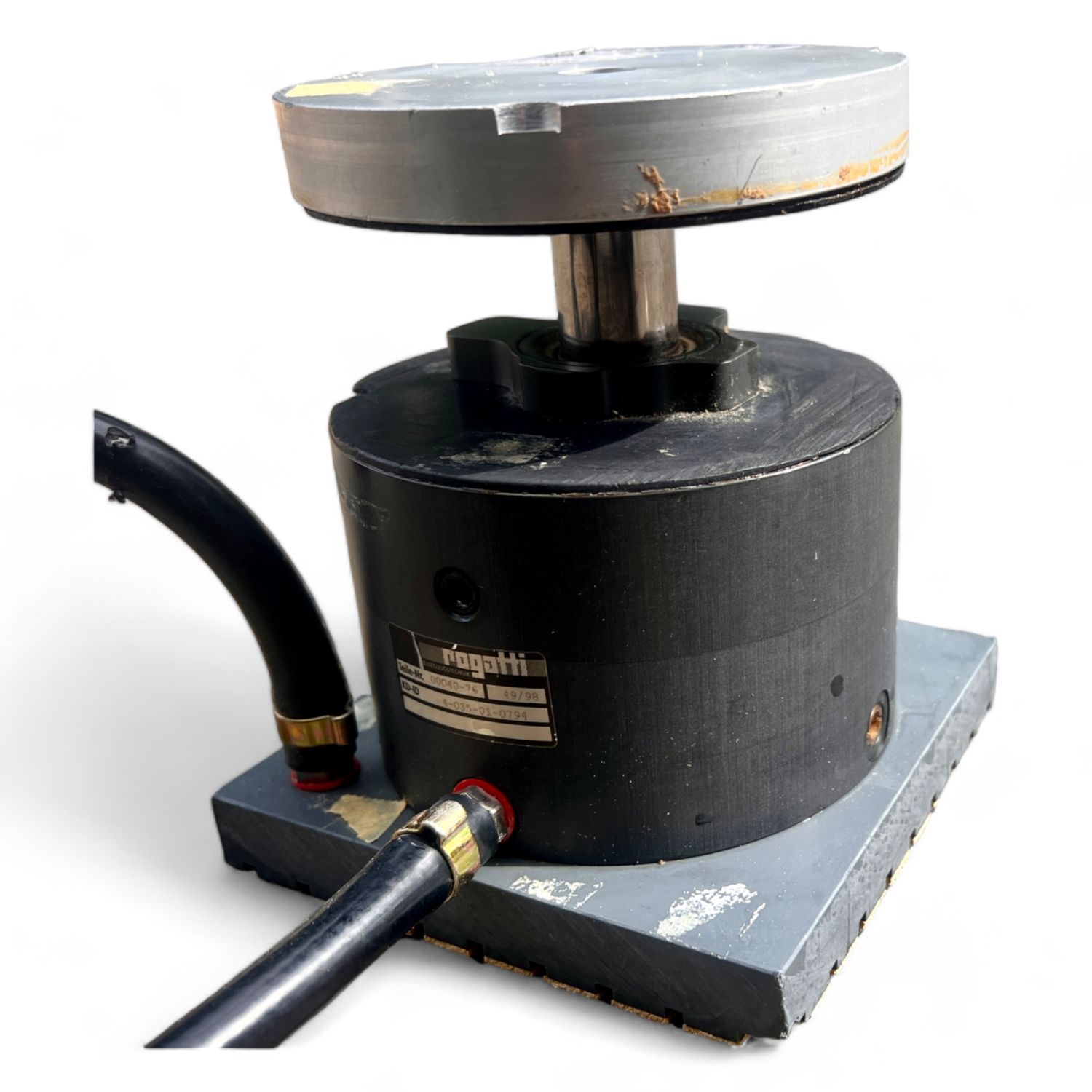

3- Stück- HOMAG Rogatti Schmalteil-Massivholzsauger für Maschinen mit Flachtisch gebraucht Homag Artikelnummer 4-035-01-0794
