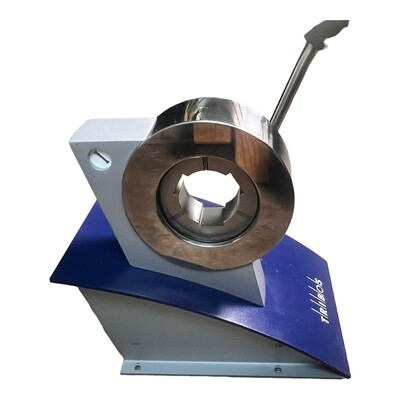

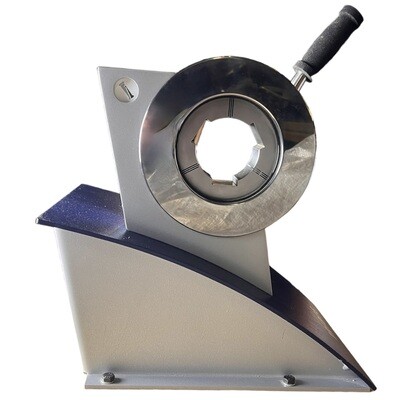

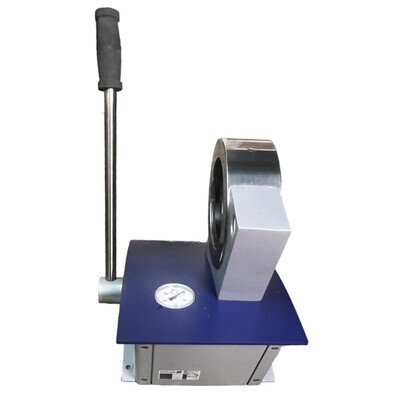

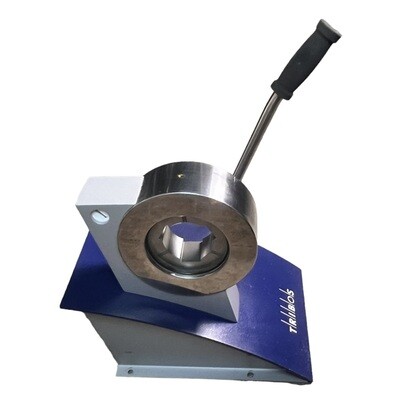

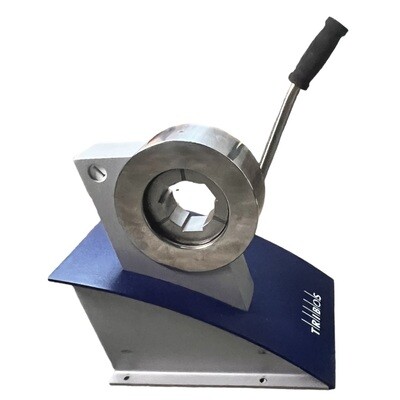

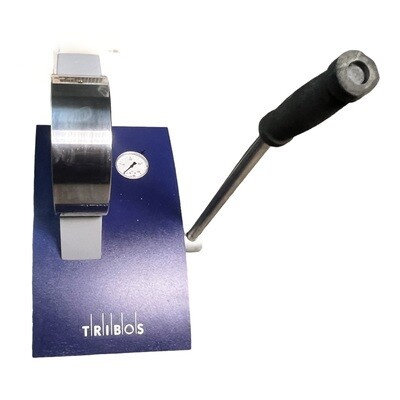

SCHUNK TRIBOS SVP-2 0211760 Spannvorrichtung

gebraucht 11-2009

Hydraulik 60-400 bar

37 KG Gewicht

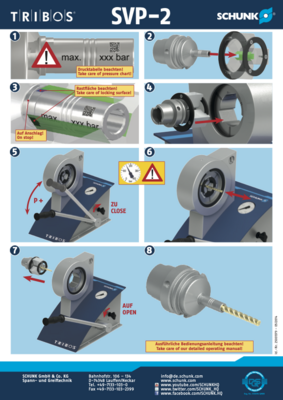

Funktionsanleitung für das Spannen/Entspannen von TRIBOS Spannfuttern in SVP-2:

Schritt 1: Vorbereitung

• Platzierung des Spannfutters mit Reduziereinsatz in der Spannvorrichtung

Schritt 2: Vorgehensweise

1. Schließen des Ventils am Gehäuse der Vorrichtung

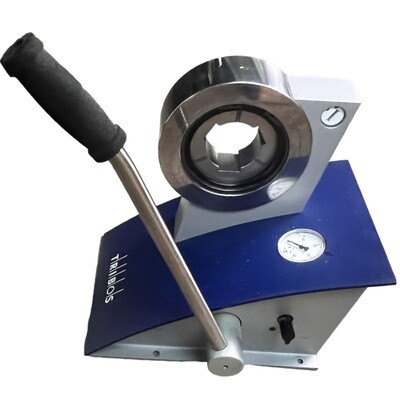

2. Verwendung des Handhebels zur Erzeugung des erforderlichen Spanndrucks (siehe Kennzeichnung auf dem Spannfutter)

Schritt 3: Durchführung der Spannaktion

• Einsetzen oder Entnahme des Werkzeugs entsprechend

Zusätzliche Informationen:

1. Einrichtung zur Befestigung einer Längenmess-Vorrichtung für die Werkzeug-Voreinstellung

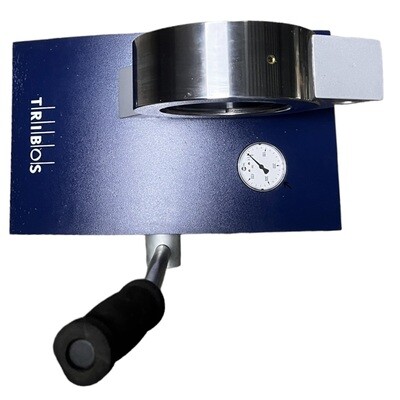

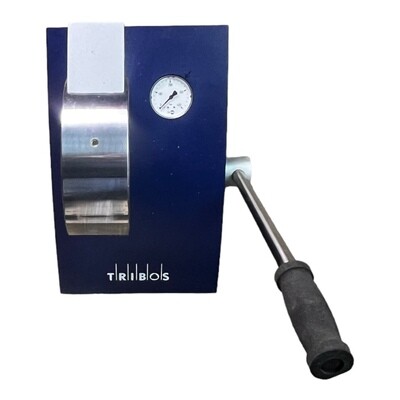

2. Verwendung des Manometers zur Überwachung des Betätigungsdrucks
3. Nutzung des Ablassventils zum Entspannen
4. Handpumpe für schnellen und präzisen Aufbau des Betätigungsdrucks beim Spannen
5. Das Designkonzept vereint eine herausragende Ergonomie mit moderner Optik
