HOMAG SPS-BUS-MODUL CPU 00-0F 2-083-01-5041 Art. Nr. 2083015041

Artikelnummer: 2-083-01-5041

Bezeichnung auf der Baugruppe: CPU 00-0F, SPS-BUS-MODUL rev.04

Weitere aufgedruckte Nummern:

• EPROM 1: 3-012-05-1150 (Stand: 08.08.1997, V1.1.10)
• EPROM 2: 3-012-05-1010 (V1.3)

Beschreibung:

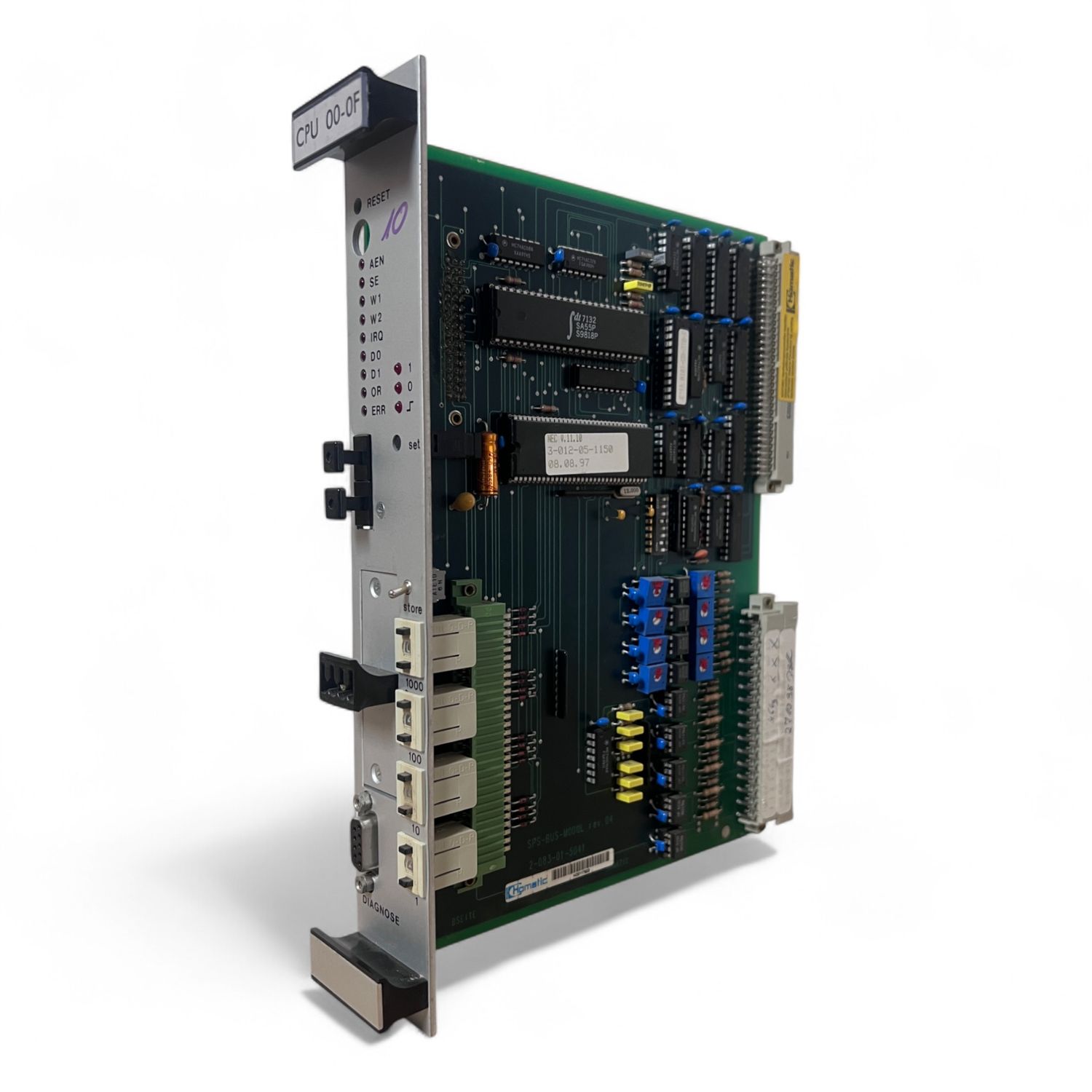

Diese HOMAG SPS-BUS-CPU-Baugruppe vom Typ CPU 00-0F ist eine zentrale Recheneinheit für HOMAG Steuerungssysteme, die im VME-Bus betrieben wird. Sie verfügt über vielfältige Ein- und Ausgänge, Statusanzeigen sowie Diagnoseschnittstellen und ist auf einer robusten Trägerplatine von Homatic verbaut. Die Karte trägt die Bezeichnung SPS-BUS-MODUL rev.04 .

Anschlüsse und Schnittstellen:

• Frontseitig:
  • 1x 9-poliger Sub-D Diagnosestecker
  • 5x DIP-Schalter mit Beschriftung 1, 10, 100, 1000 und STORE
  • 2x Taster: SET und RESET
• LED-Anzeigen:
  • AEN, SE, W1, W2, IRQ, D0, D1, D0, ERR (Statusdiagnose)

Elektronik-Komponenten:

• Haupt-EPROMs mit den Softwareständen 3-012-05-1150 und 3-012-05-1010
• Prozessorbaustein SST39SF020A
• Diverse Motorola ICs: MC74AC138N, MC74AC245N
• Zahlreiche TTL-Bausteine, DIP-Schalter und Widerstandsnetzwerke
• 12.000 MHz Quarz für Systemtakt
• Steckverbinder von ERNI
• Trägerkarte: HOMATIC, Seriennummer H0011723

Bauform und Ausführung:

• 2-reihiger Rückseitenanschluss mit 96-poligem VME-Bus-Layout
• Modulträger aus Aluminium mit integrierter Griffschiene und Beschriftungsfeld
• Beschriftung auf der Karte: BSEITE

Zustand: Gebrauchtes Teil, aus laufendem System entnommen. Funktionsfähig bis zum Ausbau. Guter Zustand.

Highlights:

• Original HOMAG CPU-Modul mit eindeutiger Artikelnummer
• Diagnoseschnittstelle und LED-Statusanzeige
• Zwei EPROMs mit dokumentierter Firmwareversion
