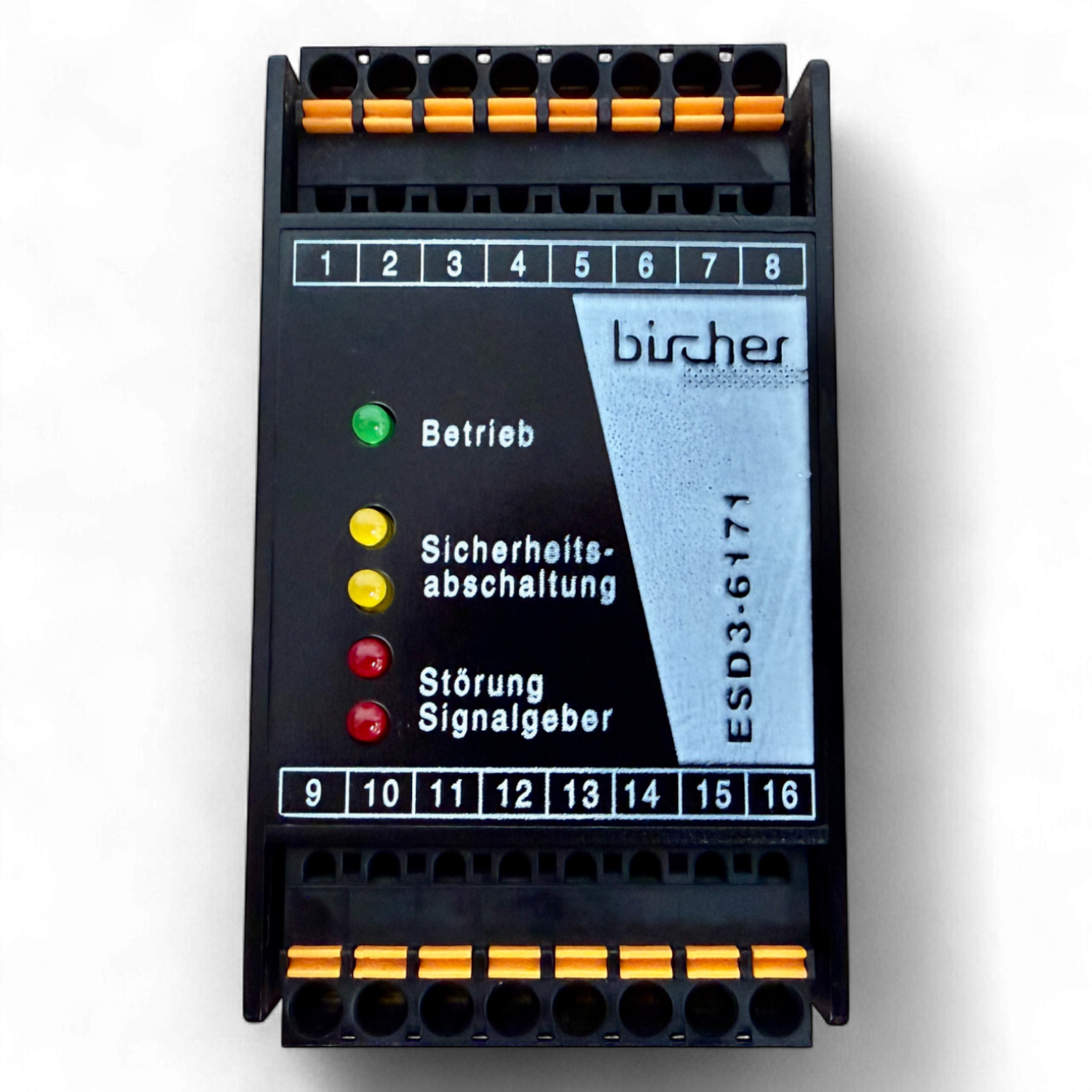

Bircher Reglomat Sicherheitsrelais ESD3-6171 Art.-Nr. 6171

Artikelnummer

Art.-Nr. 6171

Artikelnummer Homag 4-008-32-0967

Lieferung eines beliebigen funktionsfähigen Geräts aus dem Bestand, sofern keine bestimmte Auswahl gewünscht wird.

Beschreibung

Das Sicherheitsrelais Bircher ESD3-6171 ist ein zuverlässiges Sicherheitsmodul zur Auswertung von Sicherheitskontaktleisten und anderen sicherheitsrelevanten Sensoren in industriellen Maschinen. Es entspricht der Sicherheitskategorie 3 nach EN 954-1 und bietet eine schnelle Ansprechzeit von maximal 50 ms.

Die Geräte sind gebraucht, vollständig geprüft und funktionsfähig.

Sie wurden aus einem HOMAG-Bearbeitungszentrum fachgerecht demontiert.

Wichtiger Hinweis für Käufer

Bitte prüfen Sie unbedingt die Kompatibilität mit Ihrer Maschine.

Schon kleine Unterschiede im Schaltplan, in der Anschlussbelegung oder in der Spannungsauslegung weisen darauf hin, dass das Gerät nicht kompatibel ist.

Die Betriebsspannung muss 24 VAC/DC ±10 % entsprechen.

Technische Daten

Modell ESD3-6171

Kategorie Kat. 3 (EN 954-1)

Ansprechzeit max. 50 ms

Versorgung 24 VAC/DC ±10 %, 50 Hz

Ausgänge

SR1 Klemme 12–13, abgesichert 2AT

SR2 Klemme 15–16, abgesichert 2AT

Meldekontakt Klemme 7–8

Reset Klemme 5–6

Eingangskreis Klemme 1–4 zweikanalig

LED-Anzeigen Betrieb, Sicherheitsabschaltung, Störung

Analyse des Schaltplans

Zweikanaliger Eingang 1–4

Rückführung über 3–4

Manueller Reset über 5–6

Meldekontakt über 7–8

Sicherheitsrelais SR1 12–13 und SR2 15–16 je 7A / 250 VAC

Versorgung 24 VAC/DC über 9–10

Highlights

Aus HOMAG-Bearbeitungszentrum

Zwei zwangsgeführte Sicherheitsrelais

Sicherheitskategorie 3

Schnelle Reaktionszeit

Klare LED-Anzeigen

Gebraucht, geprüft und funktionsfähig

---
