SCHMALZ | SKU: 300-220116140

Schmalteil-Massivholzsauger für IMA HOMAG 220 x 126 x 140 mm

Name: Schmalteil-Massivholzsauger für IMA HOMAG 220 x 126 x 140 mm
Brand: SCHMALZ
SKU: 300-220116140
Price: 241.00 EUR
Availability: InStock

€241,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Auf Lager · sofort versandfertig

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Unterlagen und Einbauhinweise

Holz, Glas und Metall brauchen unterschiedliche Sauger. Holzsauger arbeiten meist mit zwei Vakuumkreisen, Glassauger stehen auf dem Glatttisch.

Der Reibbelag ist das Verschleißteil, nicht der Saugerkörper. Ist er hart, glasig oder eingelaufen, hält das Werkstück nicht mehr – auch wenn der Sauger äußerlich in Ordnung aussieht.

Vakuumsauger für Holz, Glas und Metall – wo die Unterschiede liegen→

GEBRAUCHT CNC SPANNTECHNIK IMA HOMAG

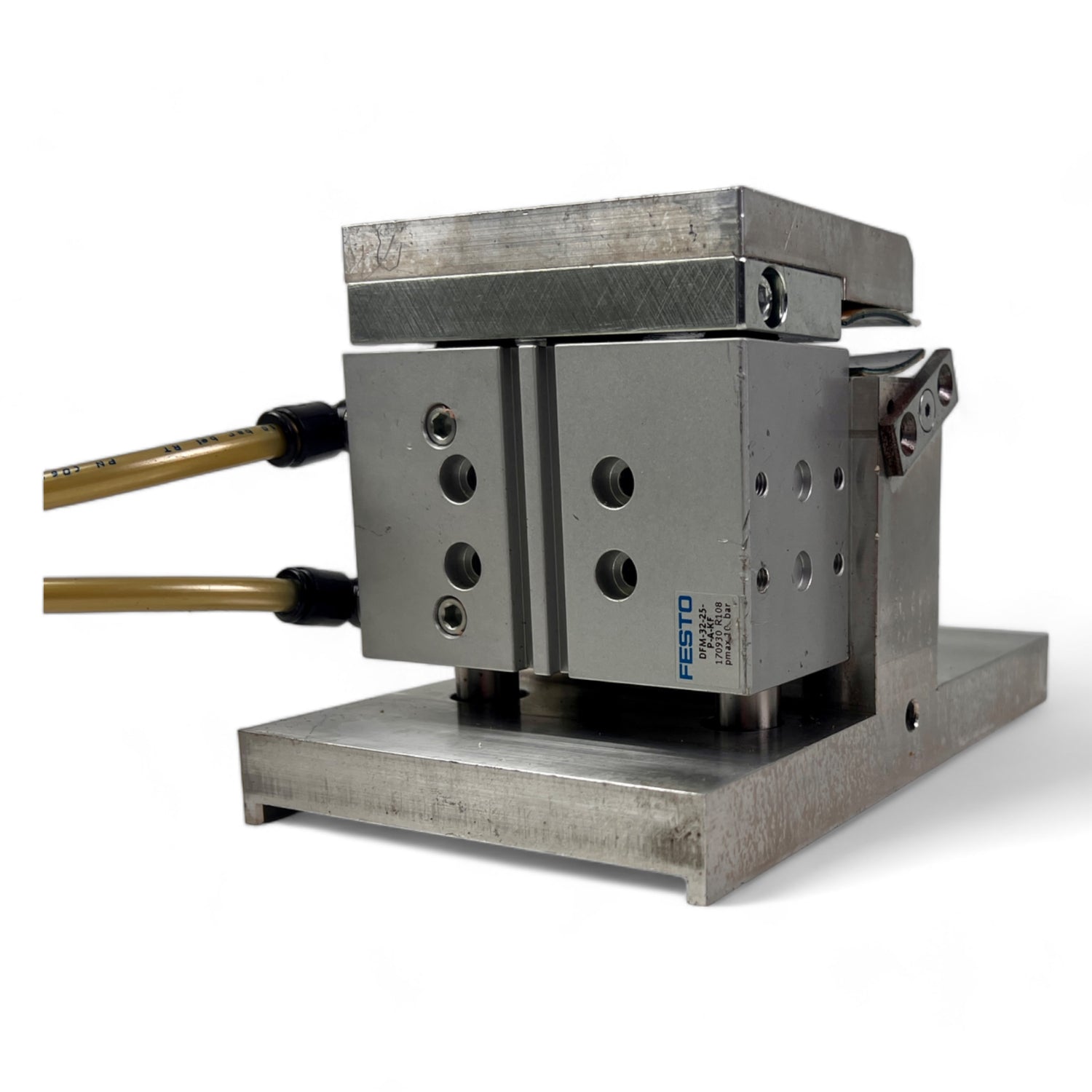

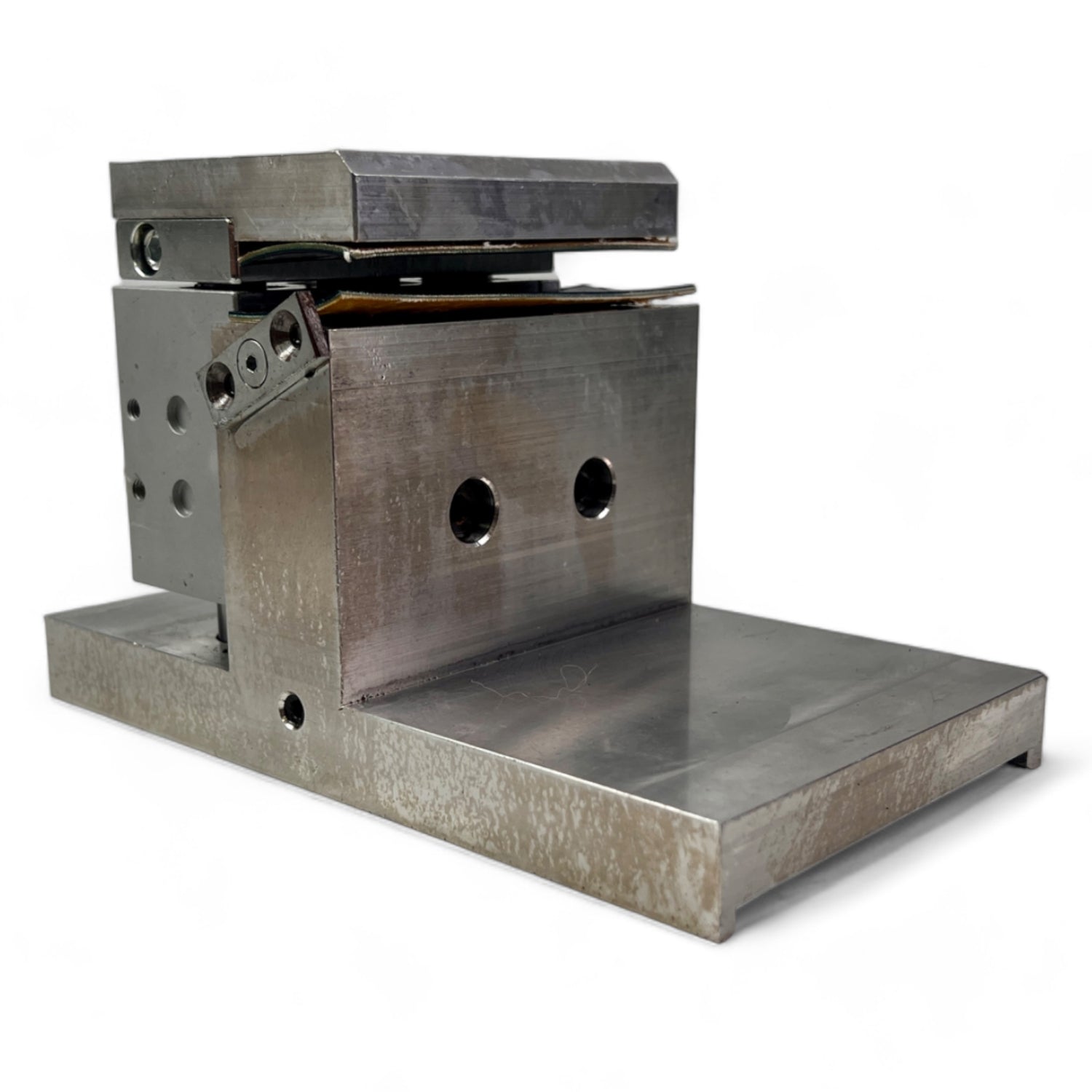

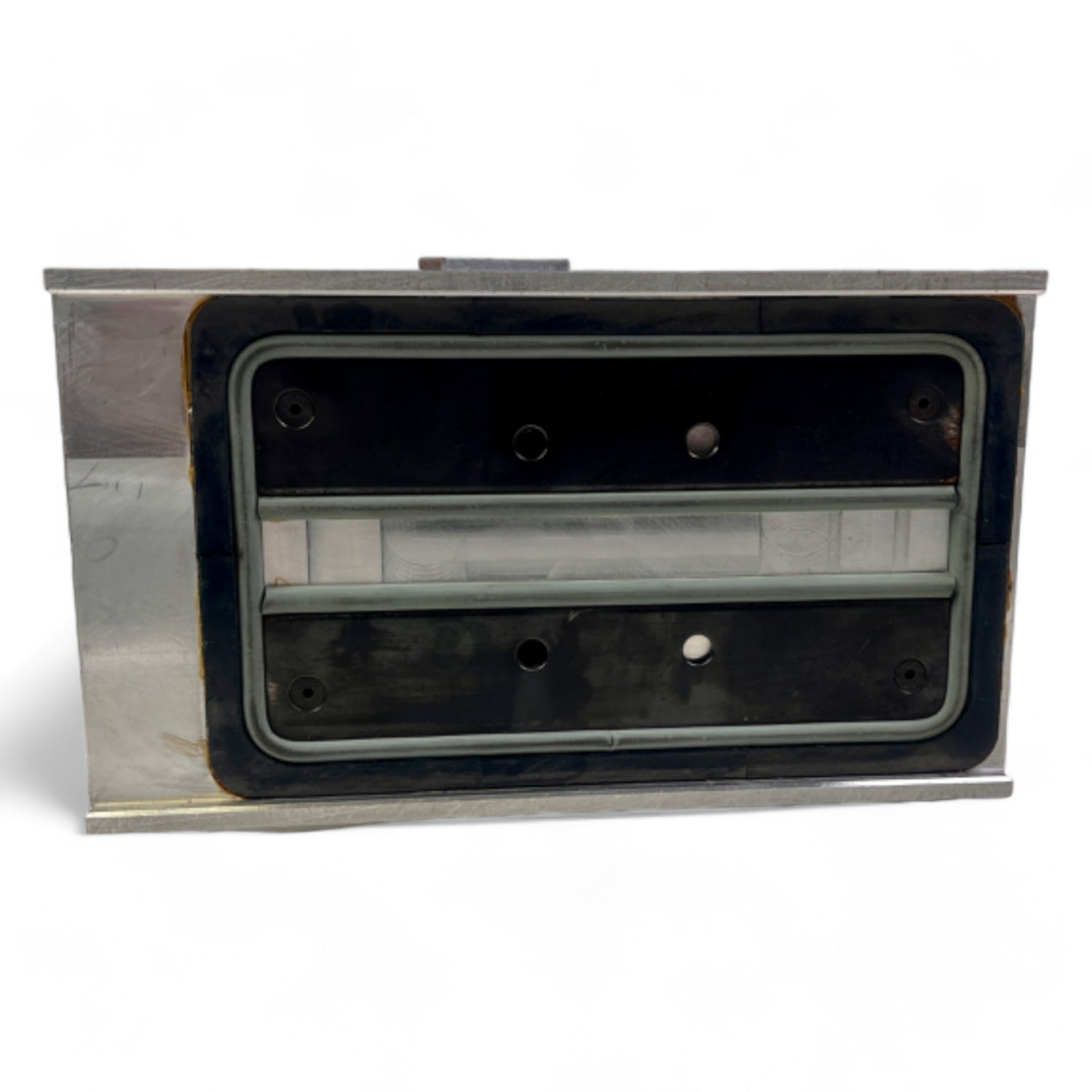

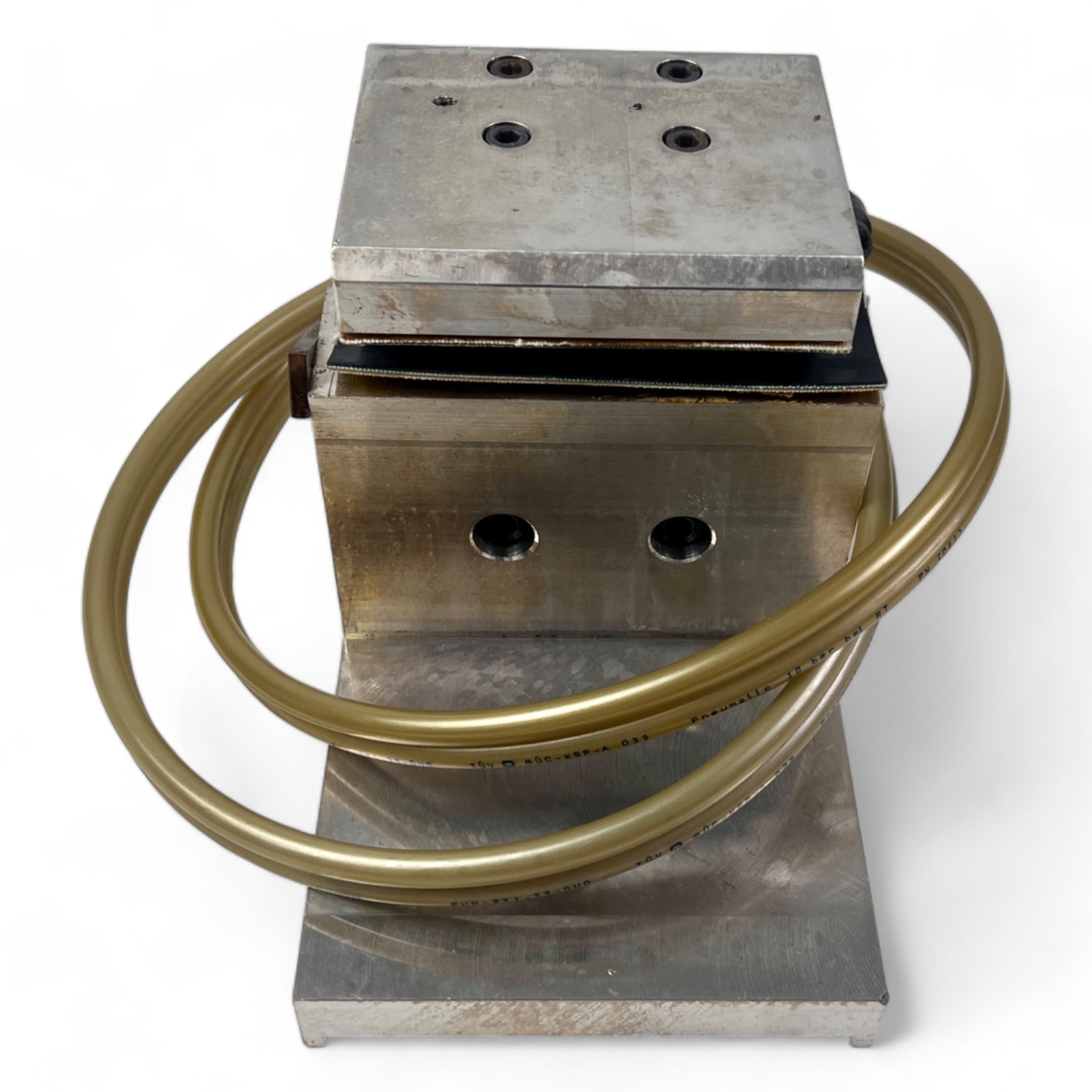

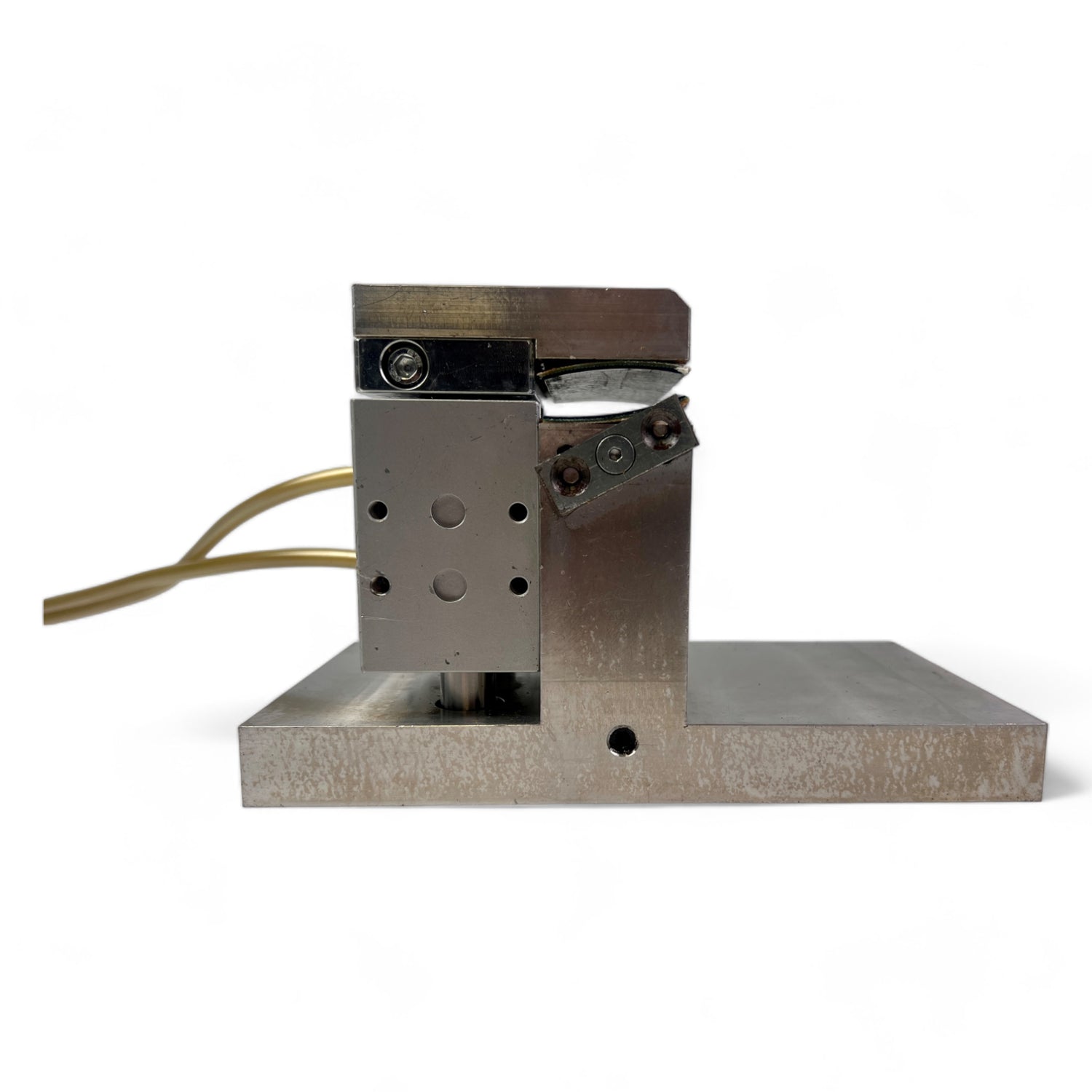

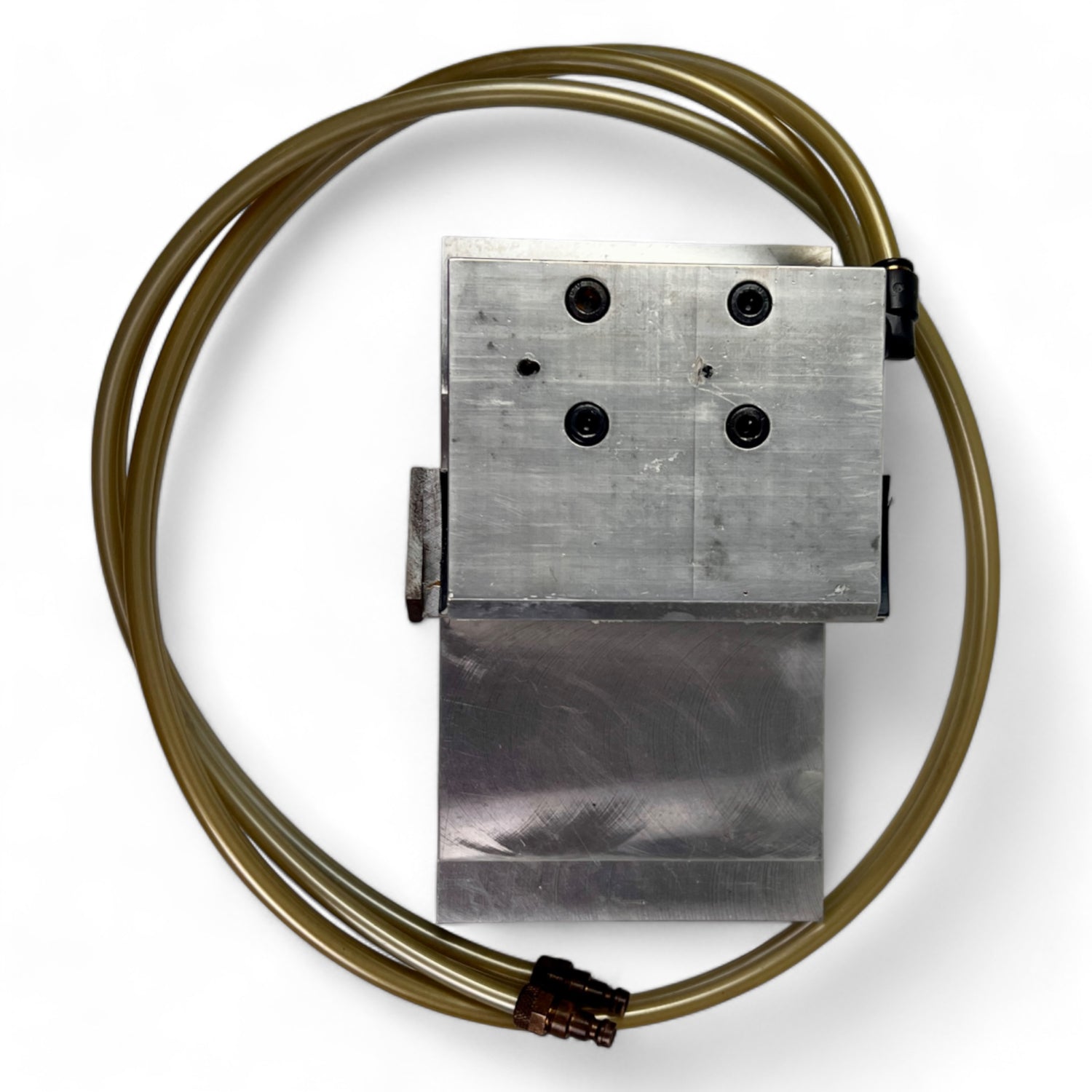

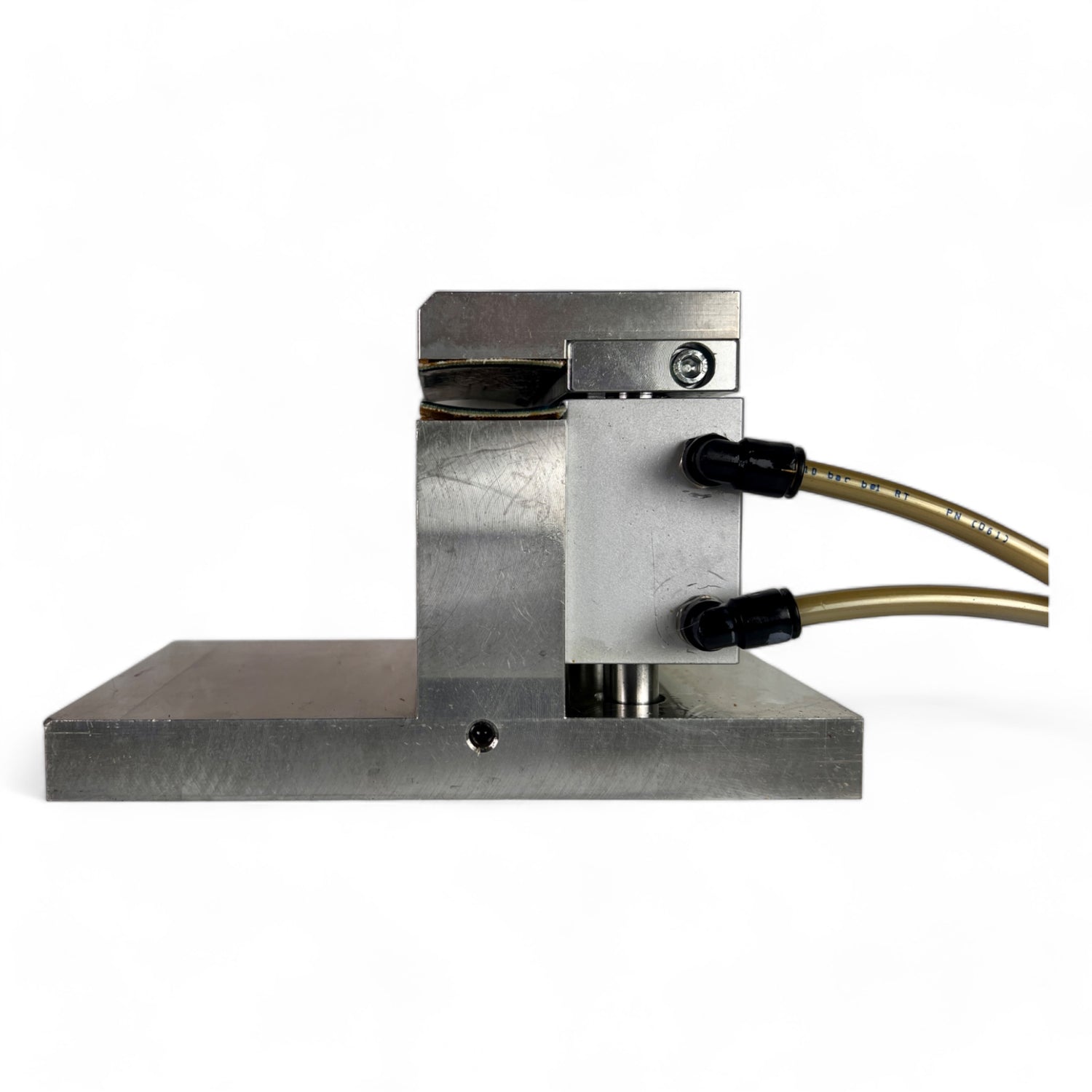

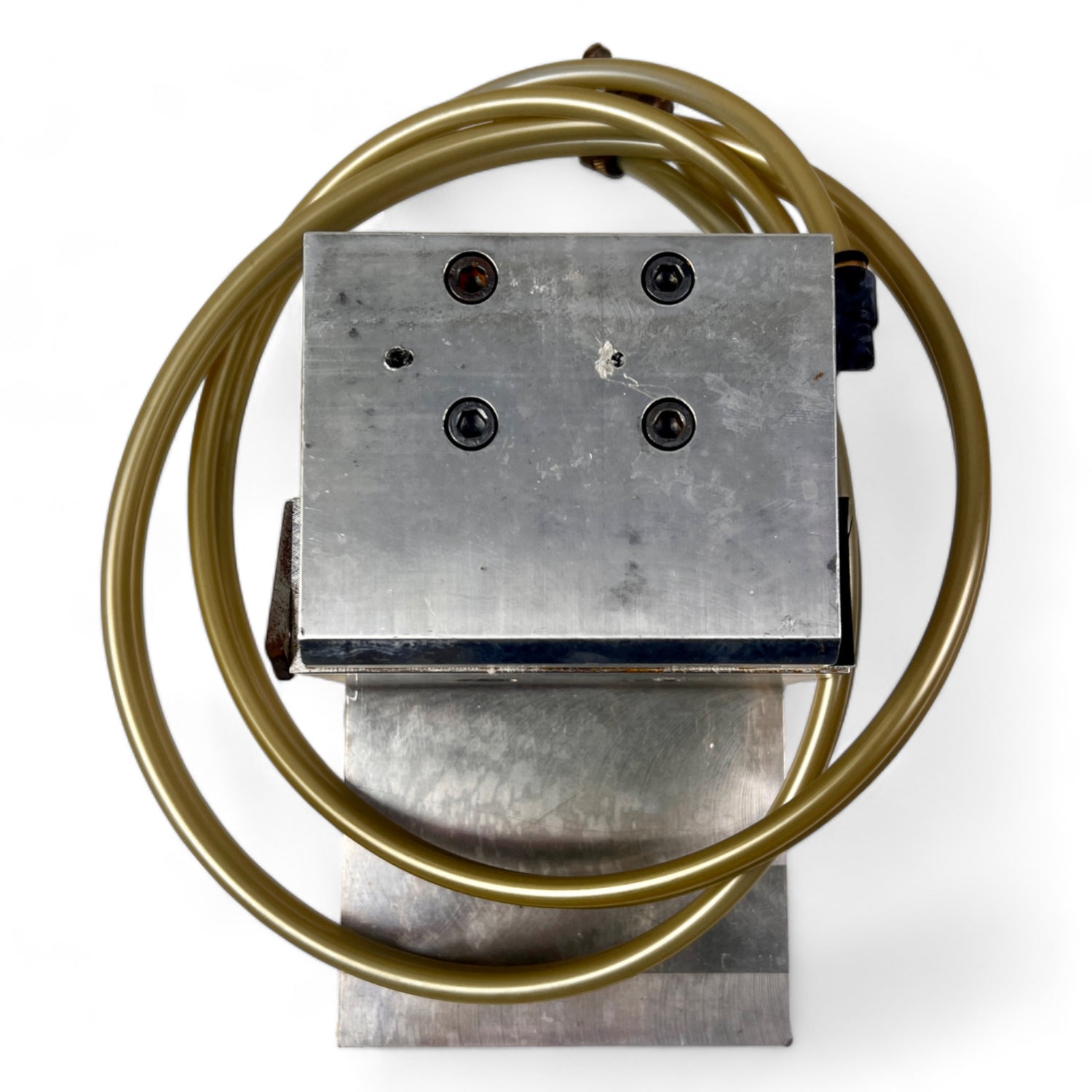

Schmalteil-Massivholzsauger für IMA HOMAG Maschinen mit Konsolentisch

2-Kreis-System · für schmale Werkstücke · mechanisches Spannsystem

220 mm

Länge

126 mm

Breite

115 mm

Konsole

140 mm

Höhe

26 mm

Hub

Konstruktionsmerkmale

2-Kreis-Vakuumsystem für sichere Fixierung und Anpassung

Werkzeuglose Schnellverstellung für kurze Rüstzeiten

Fixierung direkt über Betriebsvakuum der Maschine

Pneumatische Anpassung der Spannhöhe an das Werkstück

Spezielle Reibmaterialien für hohen Halt bei Bearbeitung

Geeignet für schmale Werkstücke wie Rahmen und Profile

Produktbeschreibung

Mechanisches Spannsystem für CNC-Bearbeitungsmaschinen mit Konsolentisch, speziell entwickelt für Anwendungen im Bereich Schmalteile und Massivholz. Besonders geeignet für Maschinen von IMA und Homag mit einer Konsolenbreite von ca. 115 mm.

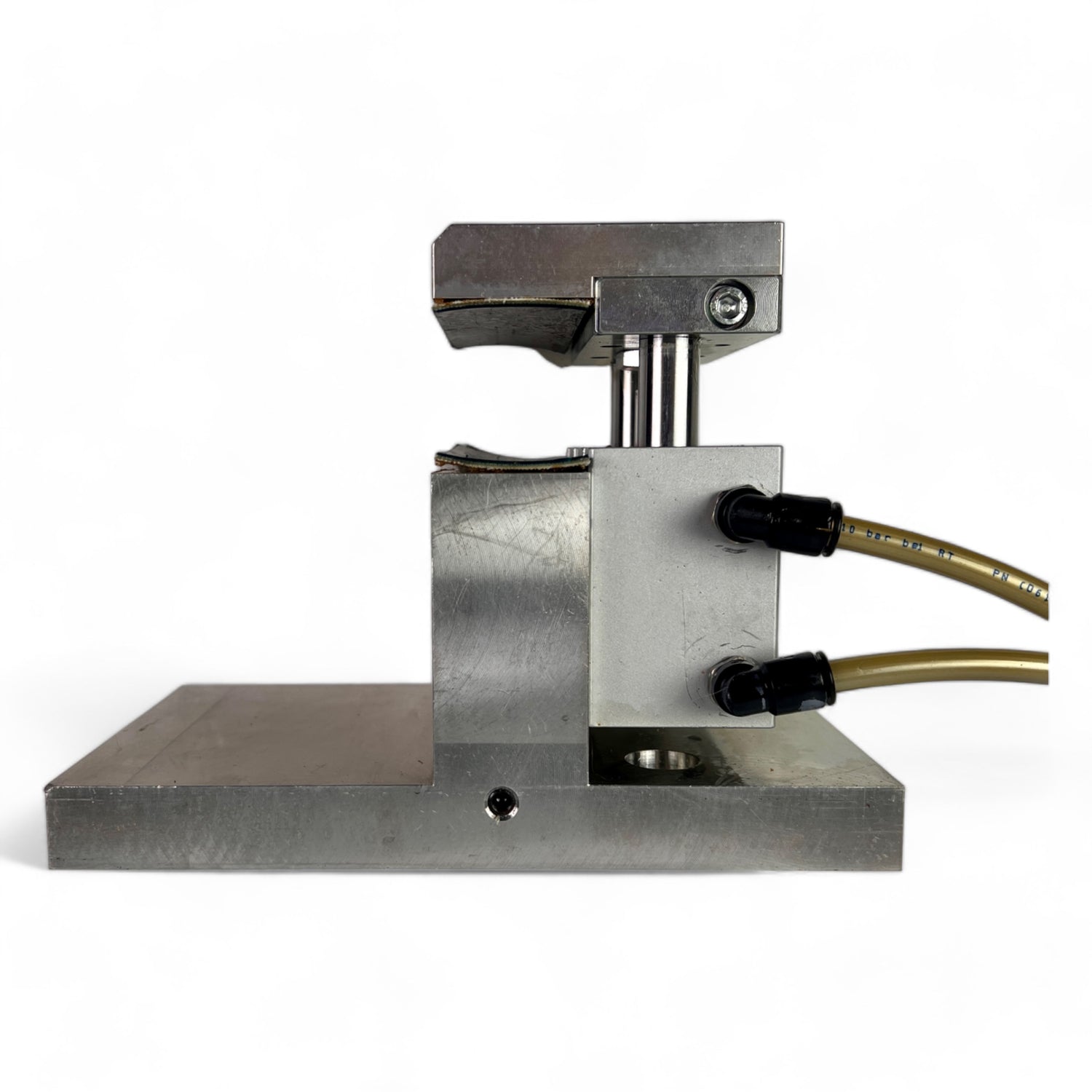

Der Spanner wird über den ersten Vakuum-Kreis sicher auf der Konsole fixiert und kann optional pneumatisch zusätzlich gesichert werden. Über den zweiten Vakuum-Kreis erfolgt die automatische Anpassung der Spannhöhe sowie die sichere Fixierung des Werkstücks am Maschinentisch.

Hinweis: Gebraucht, geprüft. Vor Auslieferung werden die Winkel erneuert sowie sämtliche Schläuche überprüft.

Technische Daten

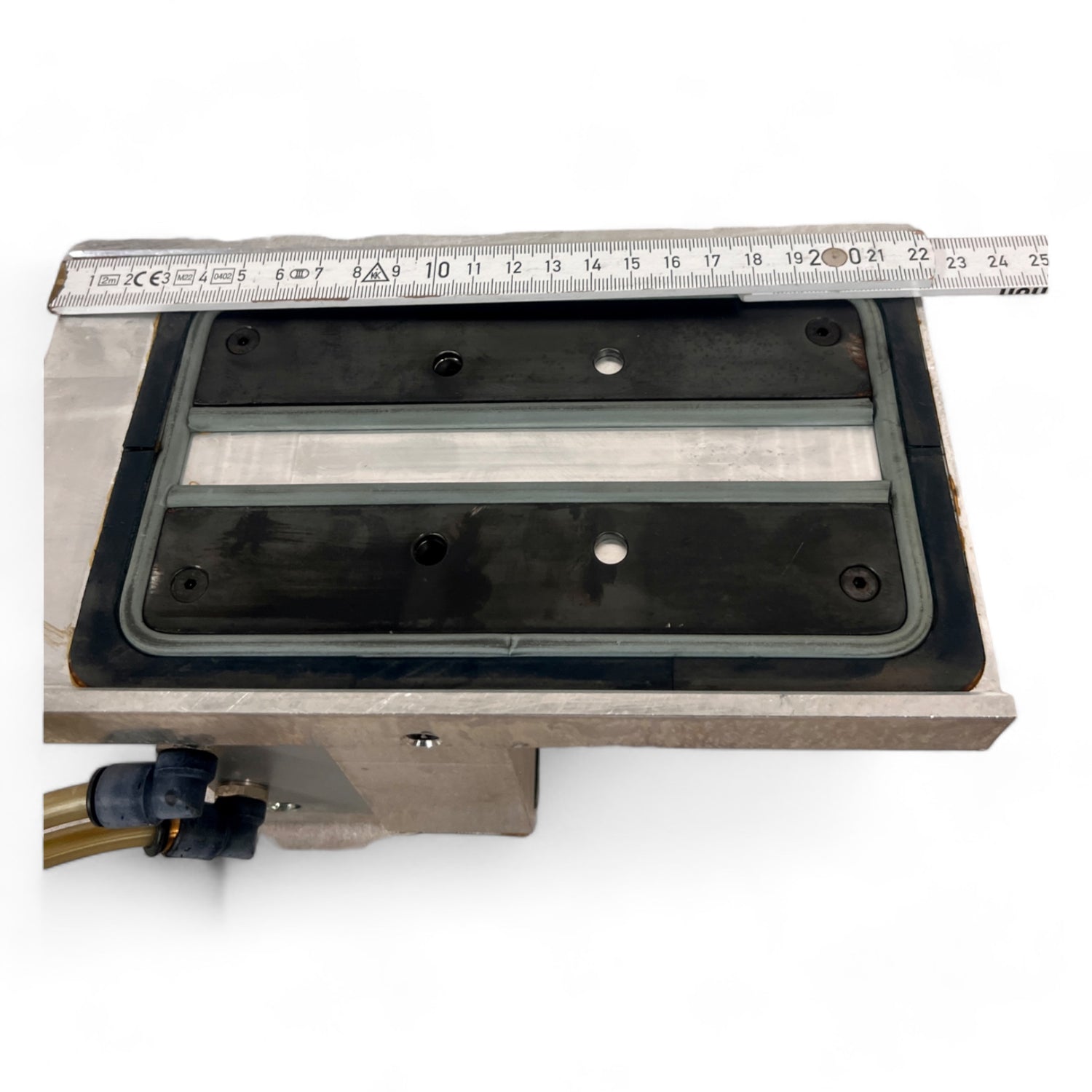

Länge	ca. 220 mm

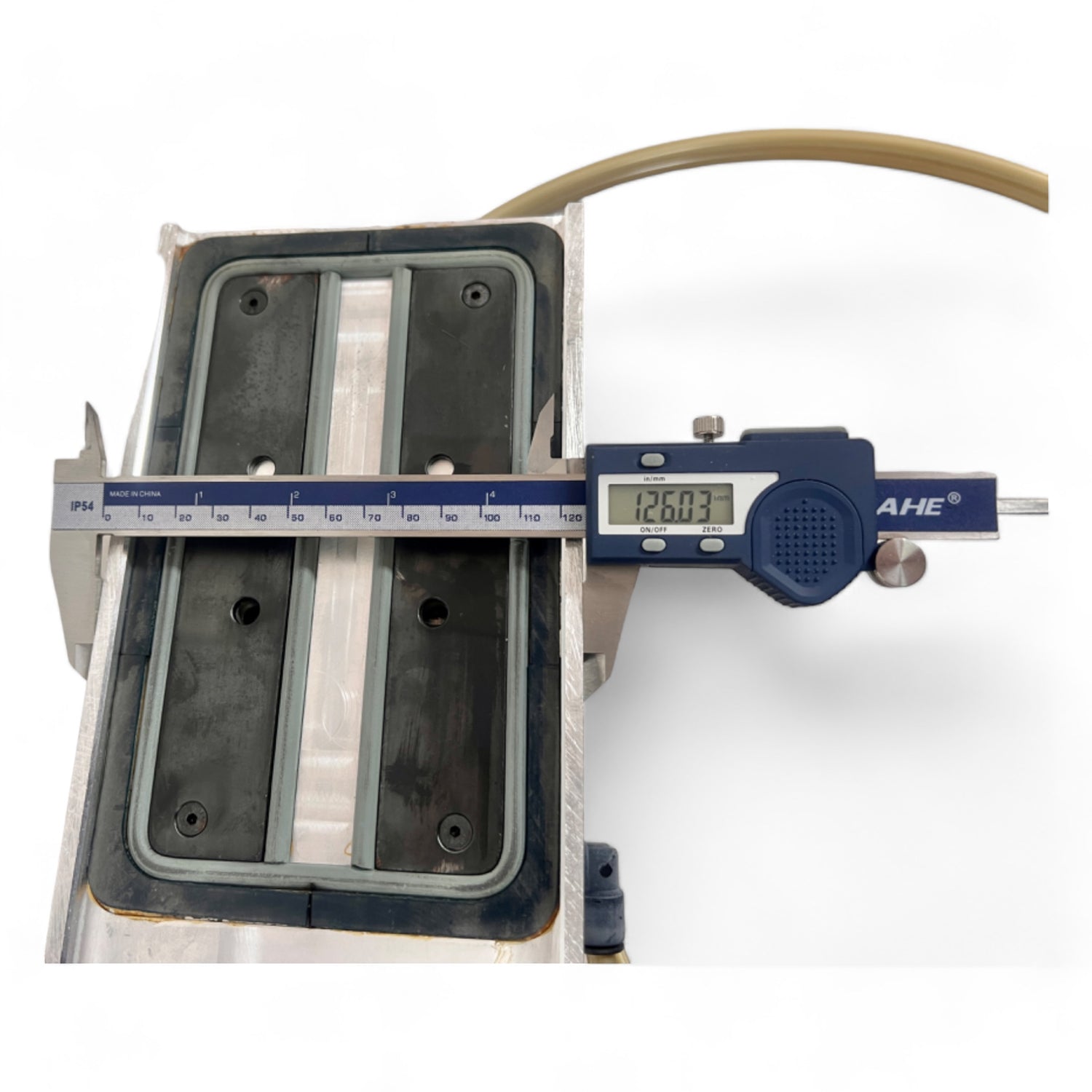

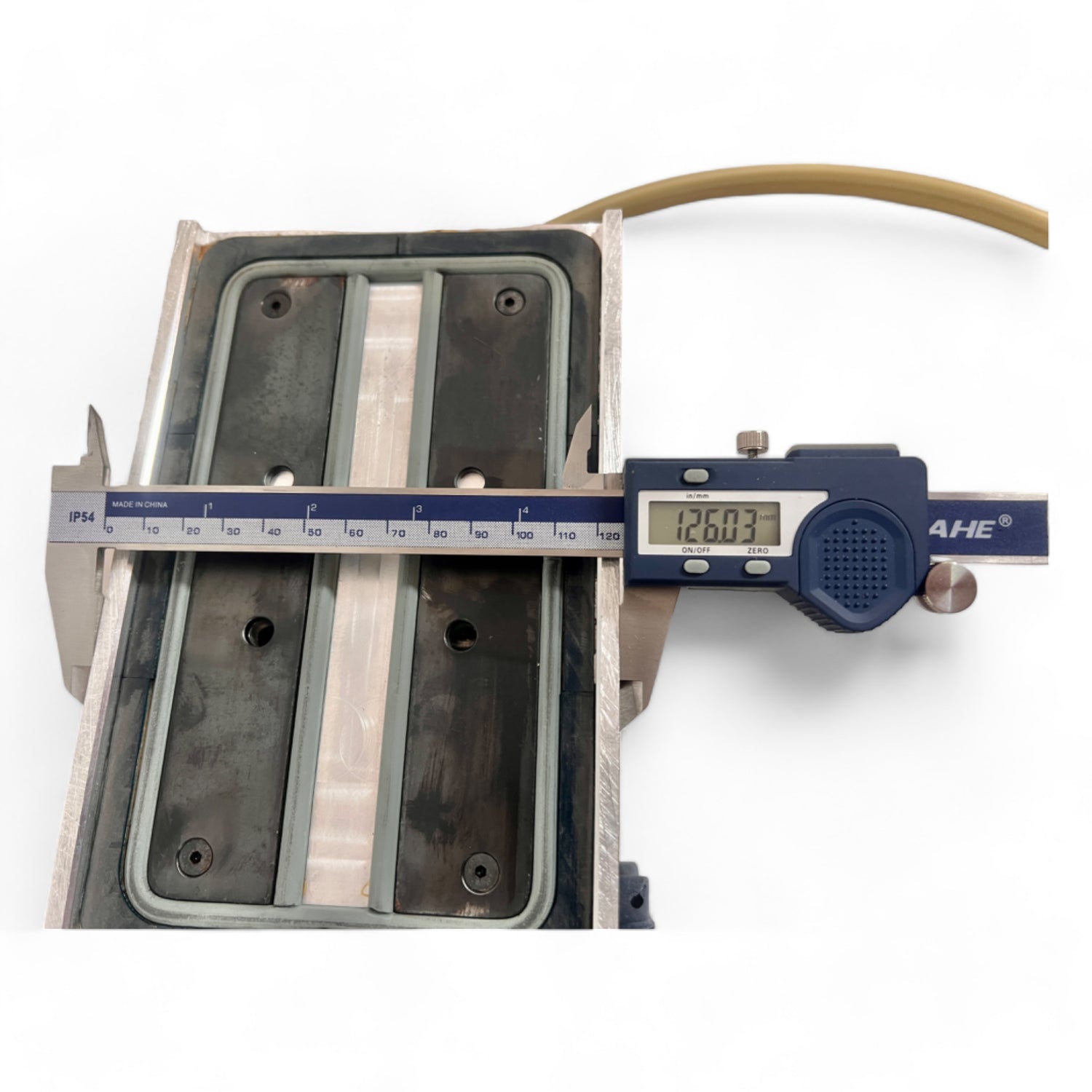

Breite	ca. 126 mm
Konsolenbreite	ca. 115 mm

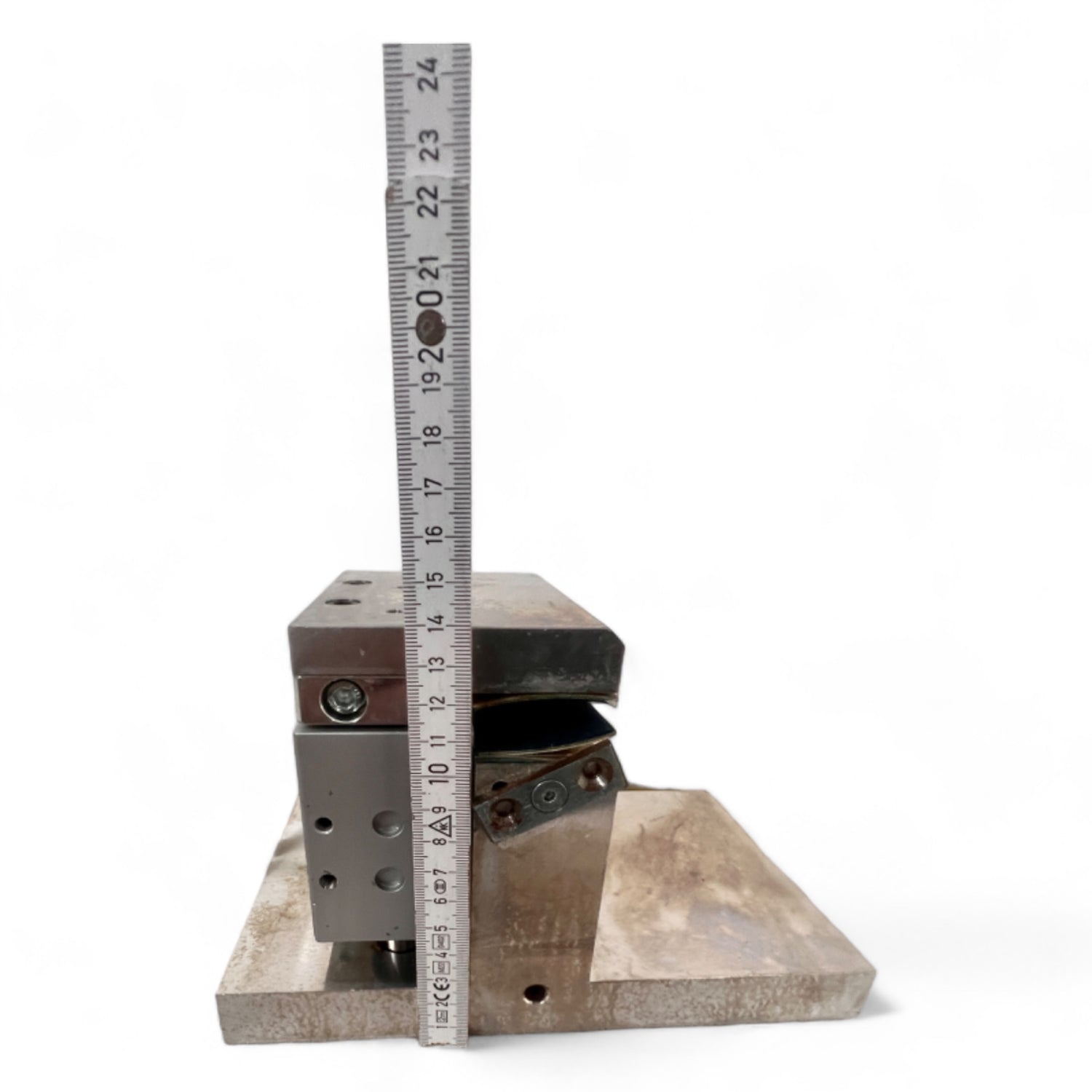

Höhe	ca. 140 mm
Auflagehöhe	ca. 105 mm

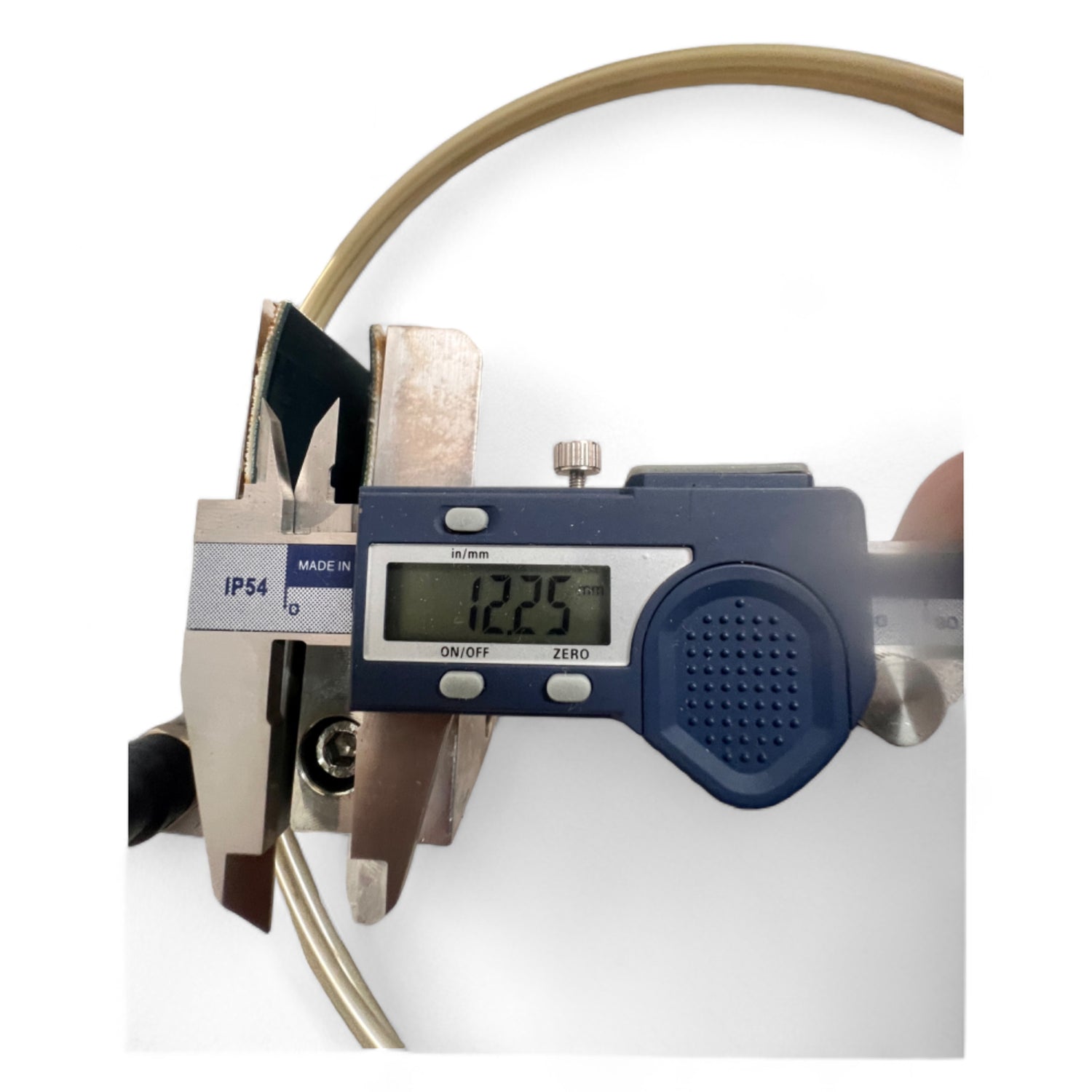

Minimale Klemmhöhe	ca. 12 mm
Hub	ca. 26 mm
System	2-Kreis-Vakuum
Lieferumfang	Schmalteil-Massivholzsauger geprüft
Zustand	Gebraucht geprüft
