Bircher ESD3-6171 Sicherheitsrelais – Art.-Nr. 6171 – HOMAG Nr. 4-008-32-0967

Name: Bircher ESD3-6171 Sicherheitsrelais – Art.-Nr. 6171 – HOMAG Nr. 4-008-32-0967
Brand: BIRCHER
Price: 488.00 EUR
Availability: InStock

€488,00 EUR

zzgl. MwSt. Versand wird beim Checkout berechnet.

Einzelstück · nur einmal verfügbar

Wir packen Ihre Bestellung am Bestelltag. Die Abholung durch den Paketdienst erfolgt am nächsten Werktag.

Liefertermin für Ihre Postleitzahl

Deutschland: 2–3 Werktage
EU: 3–5 Werktage
Weltweit: auf Anfrage

Sicher bezahlen

Die Zahlungsart wählen Sie erst im Checkout.

Kein PayPal-Konto? Über den Warenkorb zahlen Sie auch per Kreditkarte oder mit einem der anderen gezeigten Verfahren.

Ihre Zahlungsdaten werden verschlüsselt verarbeitet. Wir speichern keine Kreditkartendaten.

Gebraucht · geprüft Original HOMAG Ersatzteil 4-008-32-0967

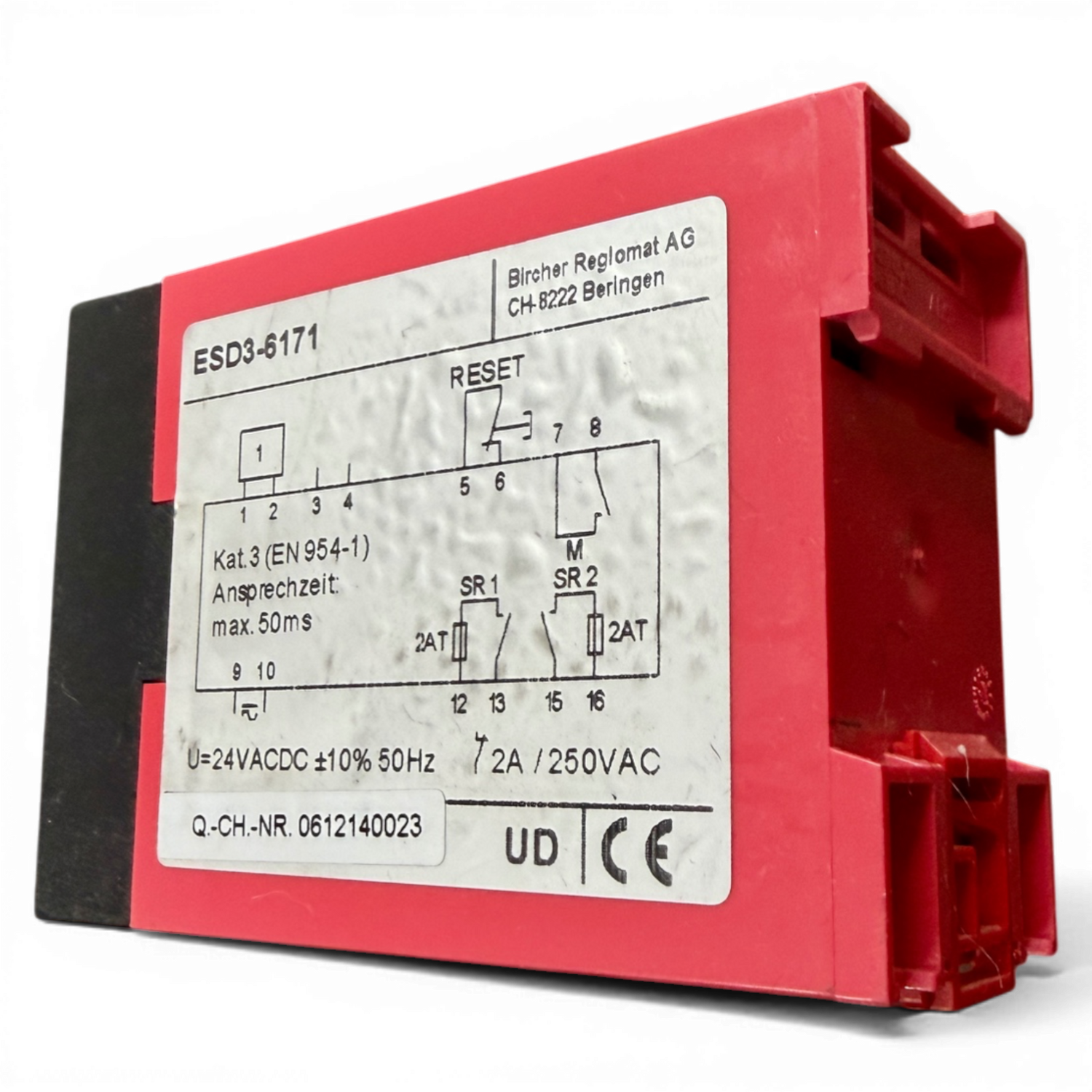

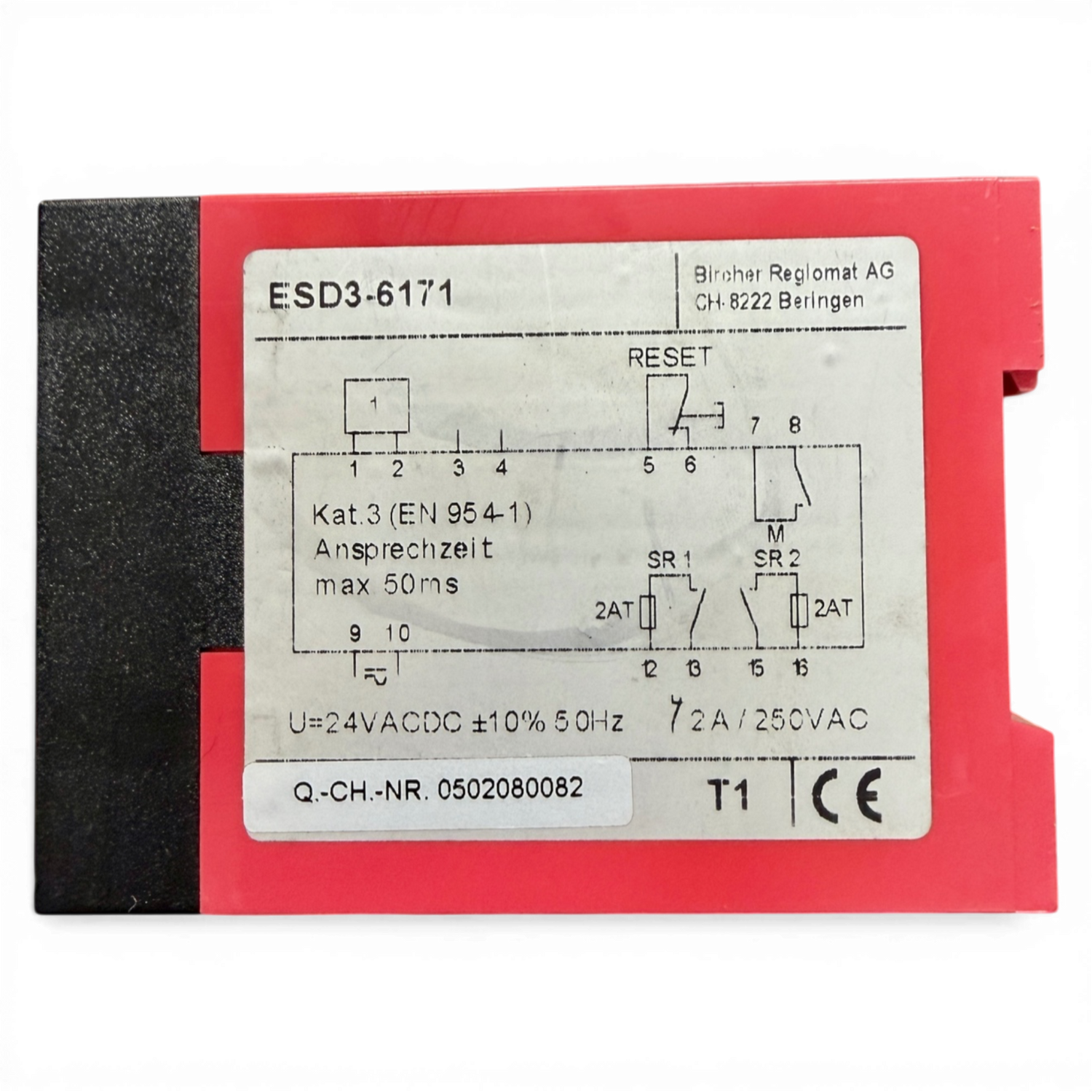

Bircher Reglomat Sicherheitsrelais – ESD3-6171 · Art.-Nr. 6171

HOMAG-Nr. 4-008-32-0967 · 24 V AC/DC · Sicherheitskategorie 3 · max. 50 ms Reaktionszeit · zweikanalige Überwachung

ESD3-6171

Modell

24 V

Versorgung

≤ 50 ms

Reaktionszeit

Kategorie 3

Sicherheit

2-kanalig

Überwachung

Konstruktionsmerkmale

Zweikanalige Sicherheitsüberwachung – redundanter Aufbau für maximale Betriebssicherheit

Sicherheitskategorie 3 – entspricht EN 954-1, geeignet für Schutztür- und Not-Aus-Überwachung

Schnelle Abschaltung – Ansprechzeit maximal 50 ms

24 V AC/DC Versorgung (±10 %) – flexibel für Gleich- und Wechselspannung einsetzbar

Zwei Sicherheitsausgänge (SR1 & SR2) – je 2 A / 250 V AC, intern 2 AT abgesichert

Externer RESET-Eingang – manuelle Wiedereinschaltung über separaten Taster (Klemmen 5–8)

Produktbeschreibung

Das Bircher Reglomat ESD3-6171 ist ein industrielles Sicherheitsrelais zur Überwachung von Schutztüren, Not-Aus-Kreisen und Lichtschranken gemäß Sicherheitskategorie 3 (EN 954-1). Es ermöglicht eine schnelle und redundante Maschinenabschaltung mit einer Ansprechzeit von maximal 50 ms.

Dieses Gerät stammt aus einer HOMAG-Anlage (HOMAG-Nr. 4-008-32-0967) und wurde geprüft – es ist technisch einwandfrei und sofort einsatzbereit. Achtung: Vor dem Einbau Schaltplan des Zielsystems prüfen. Nur für 24 V AC/DC geeignet.

Klemmbelegung & Schaltplan

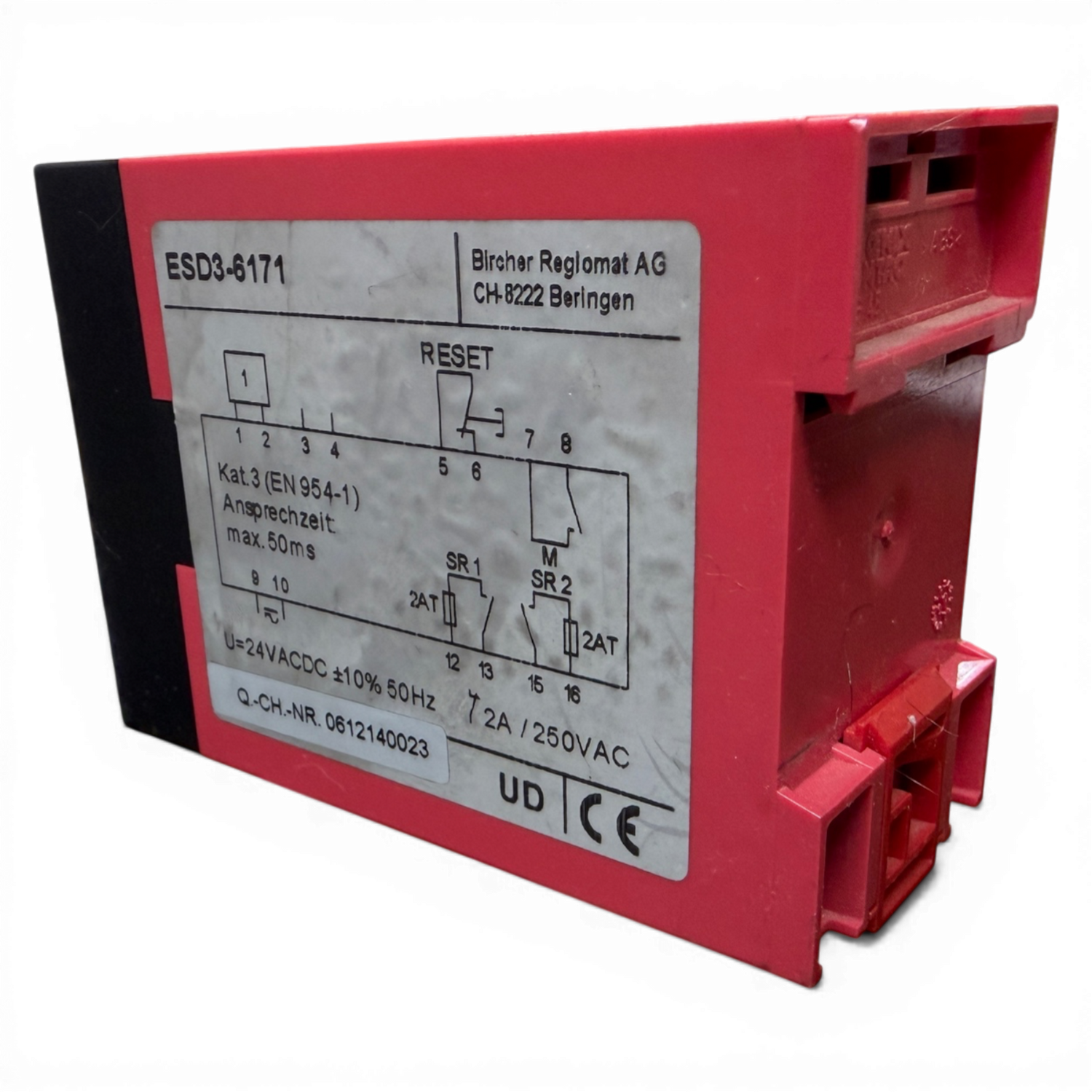

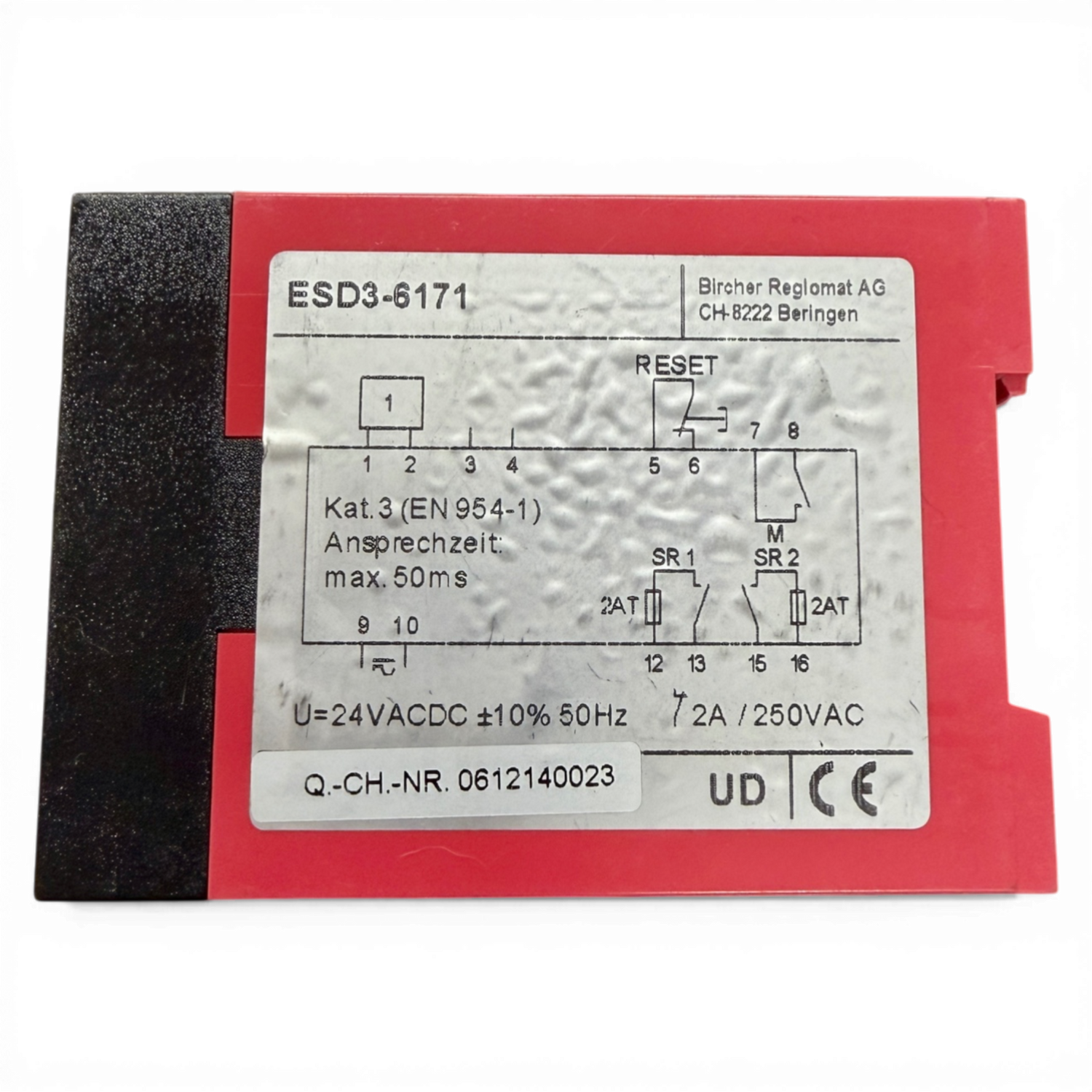

Der Schaltplan auf dem Typenschild zeigt folgende Klemmbelegung:

Klemmen 1–2 Eingangskanal 1 Erster Überwachungskanal (z. B. Schutztürkontakt)

Klemmen 3–4 Eingangskanal 2 Zweiter Überwachungskanal – redundant zu Kanal 1

Klemmen 5–6 RESET-Eingang Wiederanlauf-Überwachung; manueller oder automatischer RESET

Klemmen 7–8 RESET-Taster Externe Tasteranbindung für manuellen RESET-Befehl

Klemmen 9–10 Masse / Erde (PE) Schutzerde und Bezugspotenzial

Klemmen 12–13 (SR 1) Sicherheitsausgang 1 Schließer, 2 AT intern abgesichert, 2 A / 250 V AC

Klemmen 15–16 (SR 2) Sicherheitsausgang 2 Schließer mit Motorlast-Eignung (M), 2 AT intern abgesichert

Versorgung 24 V AC/DC ±10 % 50 Hz, Ansprechzeit max. 50 ms

Technische Daten

Hersteller	Bircher Reglomat AG, CH-8222 Beringen
Modell	ESD3-6171
Artikelnummer	6171
HOMAG Nummer	4-008-32-0967
Q.-CH.-NR.	0612140023
Versorgungsspannung	24 V AC/DC ±10 %, 50 Hz
Ansprechzeit	max. 50 ms
Sicherheitskategorie	Kategorie 3 (EN 954-1)
Schaltvermögen Ausgänge	2 A / 250 V AC (je Ausgang)
Interne Absicherung	2 AT (je Ausgang SR1 / SR2)
Sicherheitsausgänge	2 × Schließer (SR1: Kl. 12/13 · SR2: Kl. 15/16)
Eingang Kanal 1	Klemmen 1–2
Eingang Kanal 2	Klemmen 3–4
RESET-Eingang	Klemmen 5–6 (manuell / automatisch)
RESET-Taster	Klemmen 7–8
Masse / Erde	Klemmen 9–10
Zulassungen	CE, UD
Zustand	Gebraucht · geprüft
