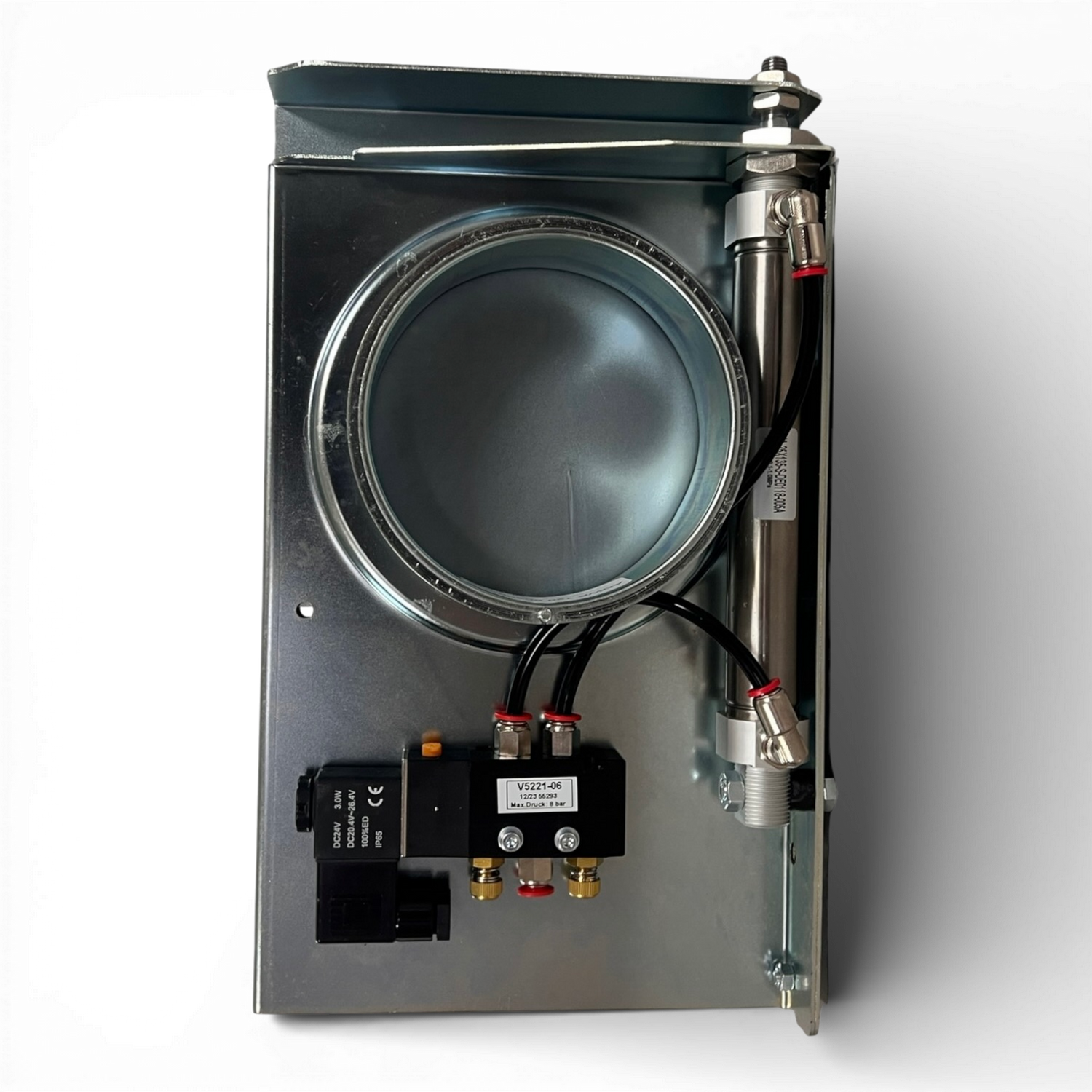

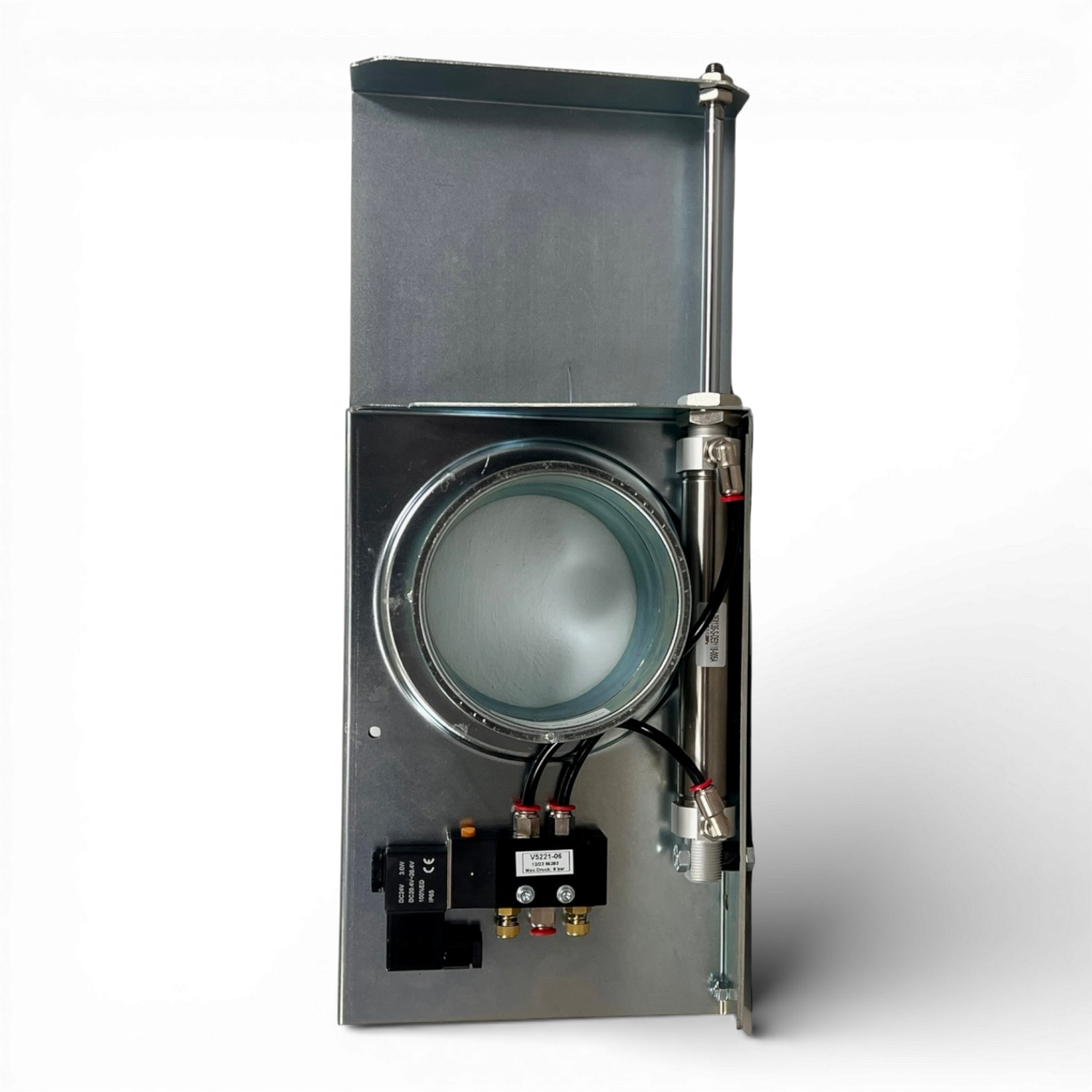

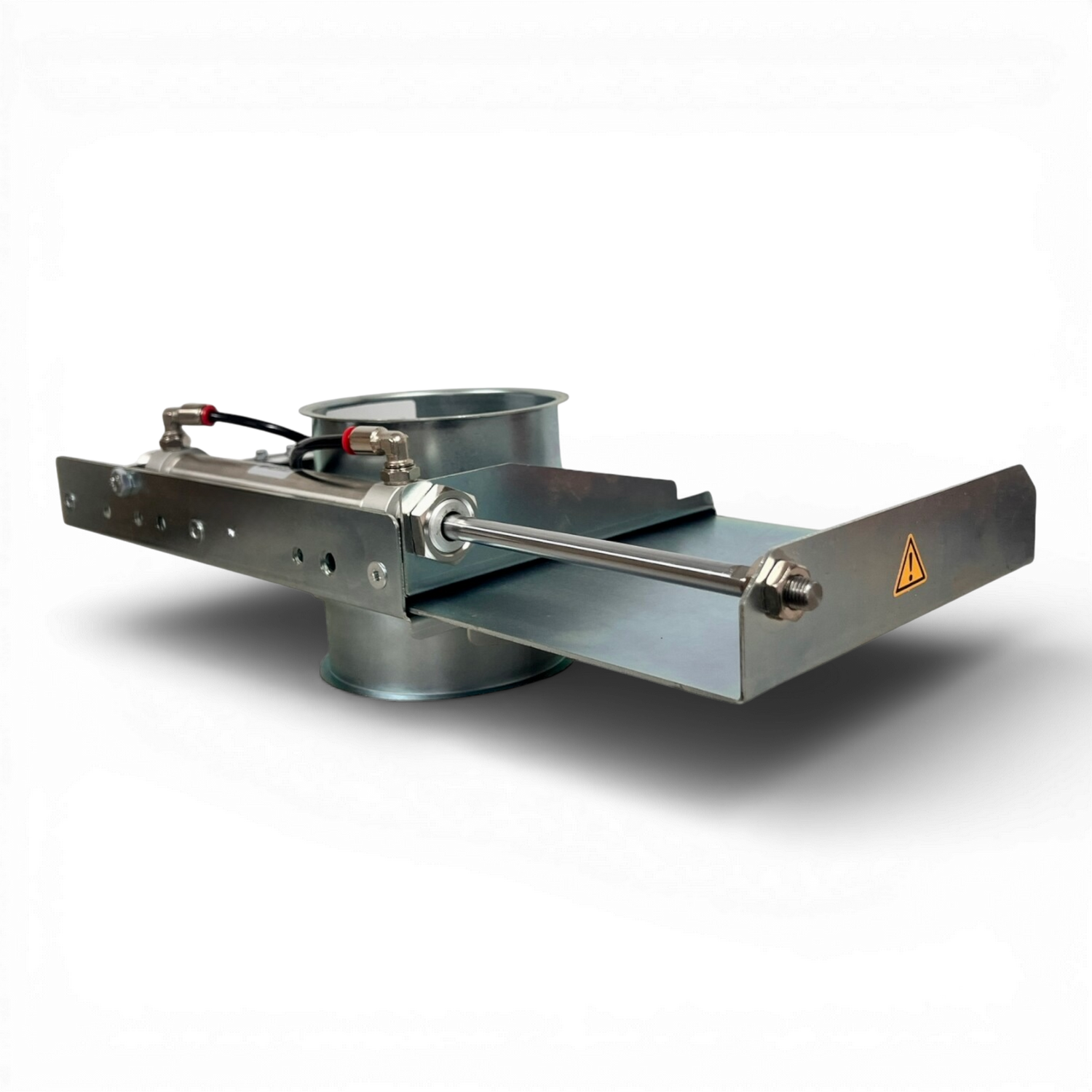

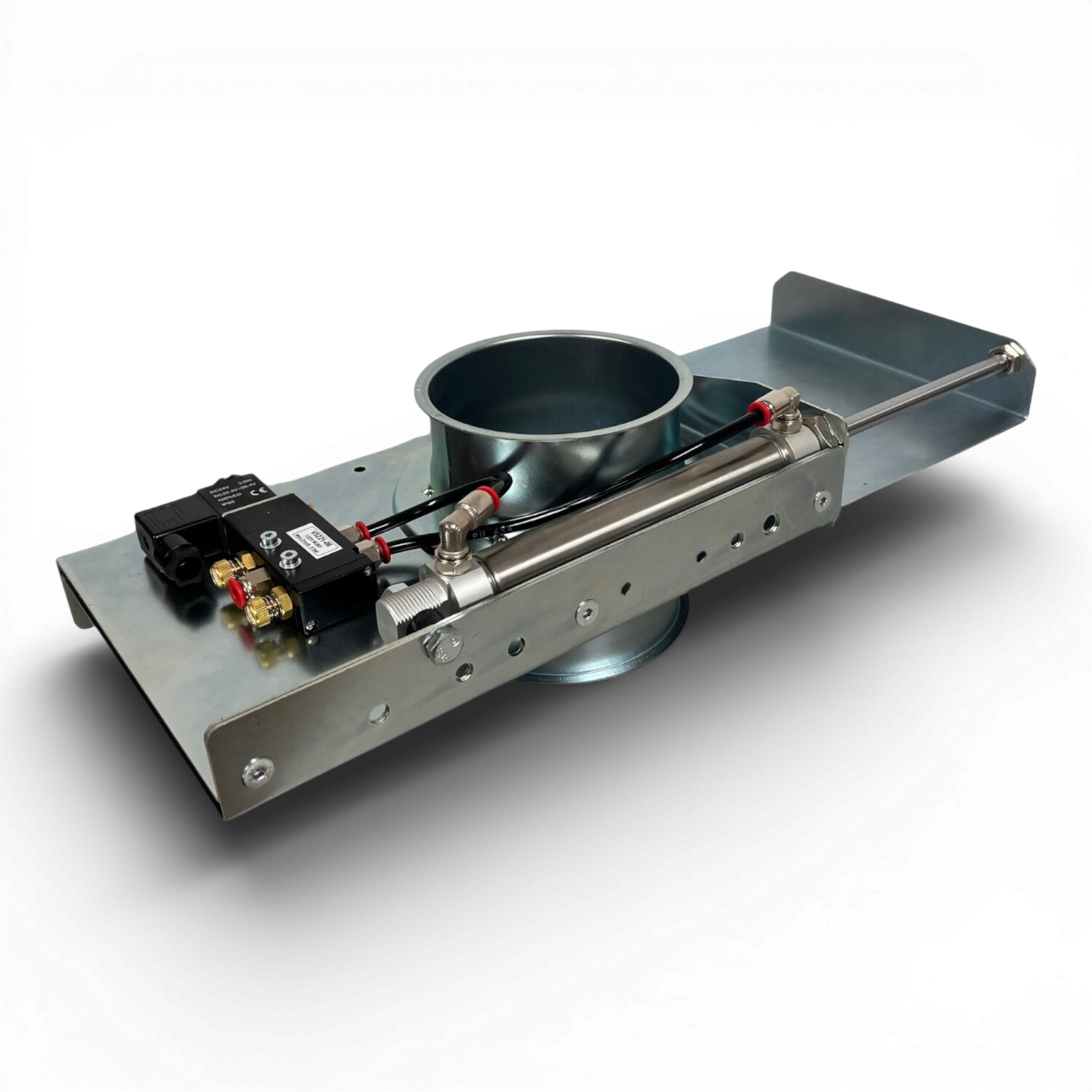

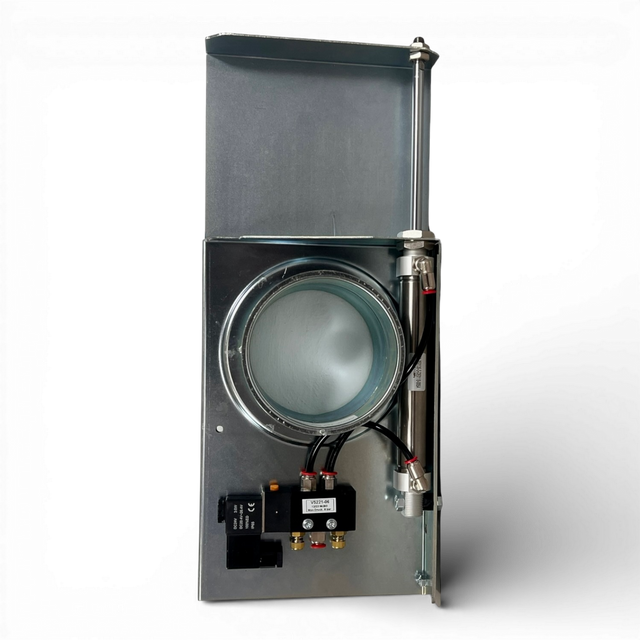

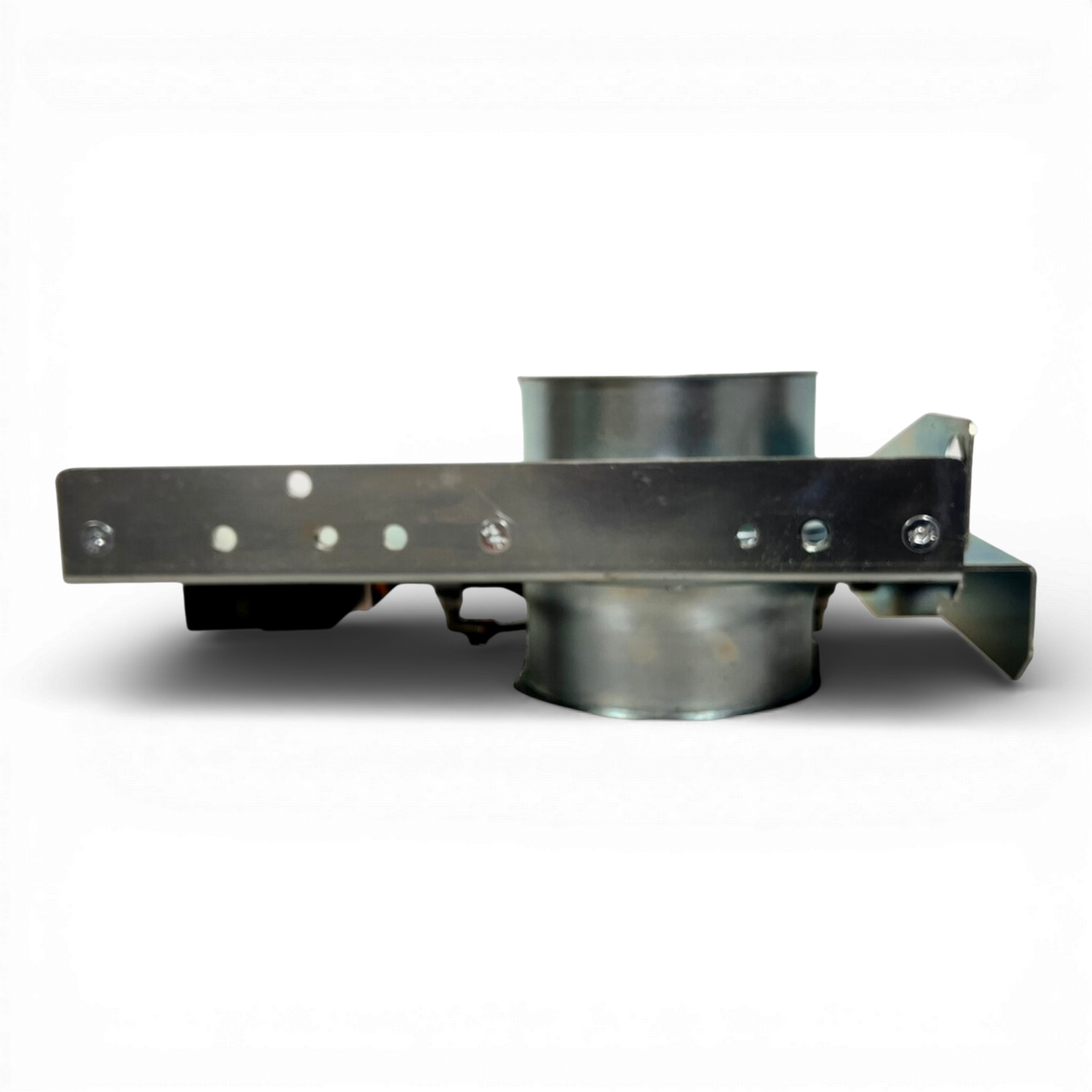

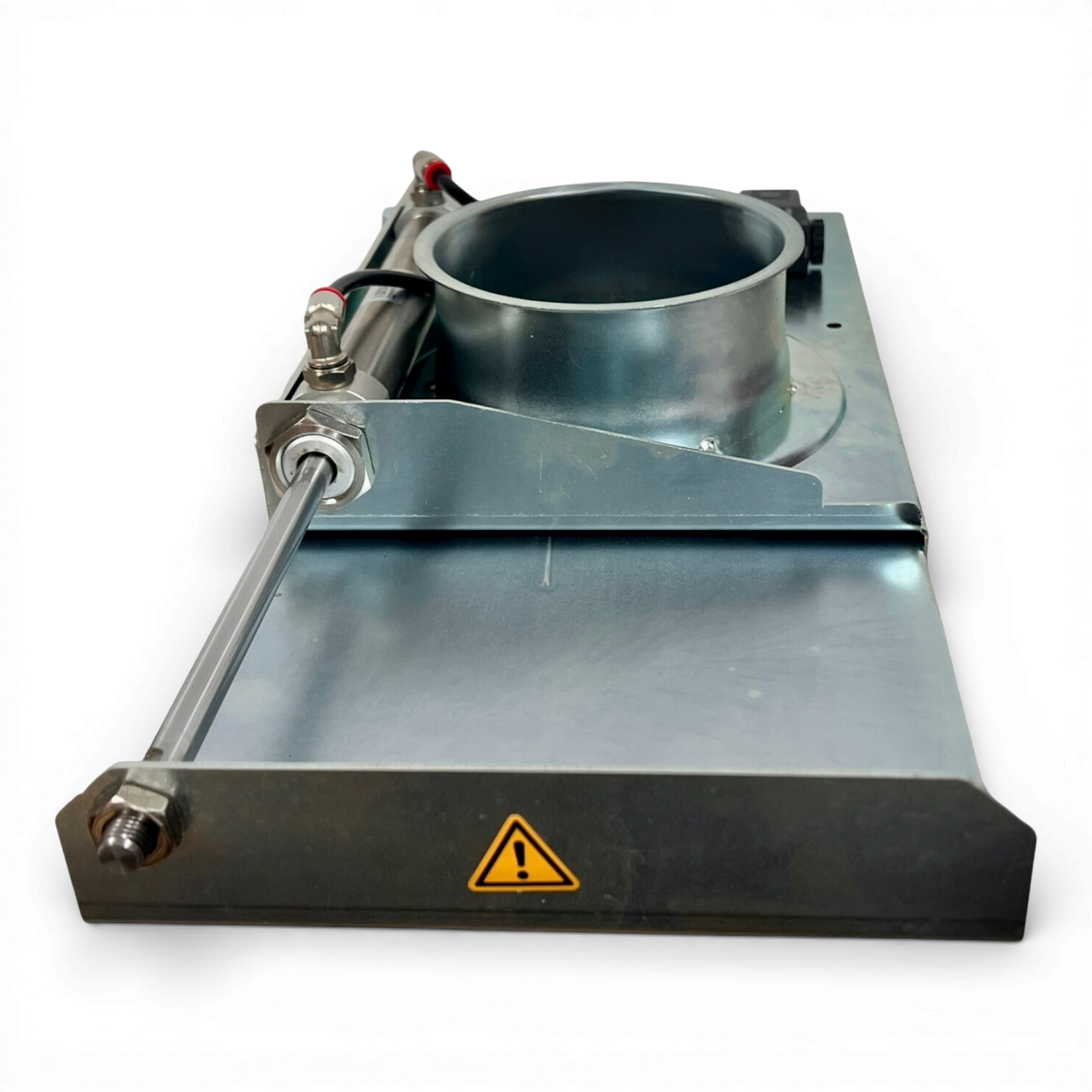

Pneumatikschieber / Absperrschieber für Absauganlagen – pneumatic slide gate valve – Art.-Nr. 10024 – SCHUKO, NESTRO, POLYTECHNIK, ALKO

Technische Beschreibung

Industrie Pneumatikschieber verzinkt mit einem Nenndurchmesser von 80-800 mm zur zuverlässigen Absperrung von Luft und Fördermedien. Ausgelegt für den Dauerbetrieb mit verstärkter Konstruktion und hoher Dichtheit durch PE HD und CR Dichtsysteme.

Funktionsbeschreibung

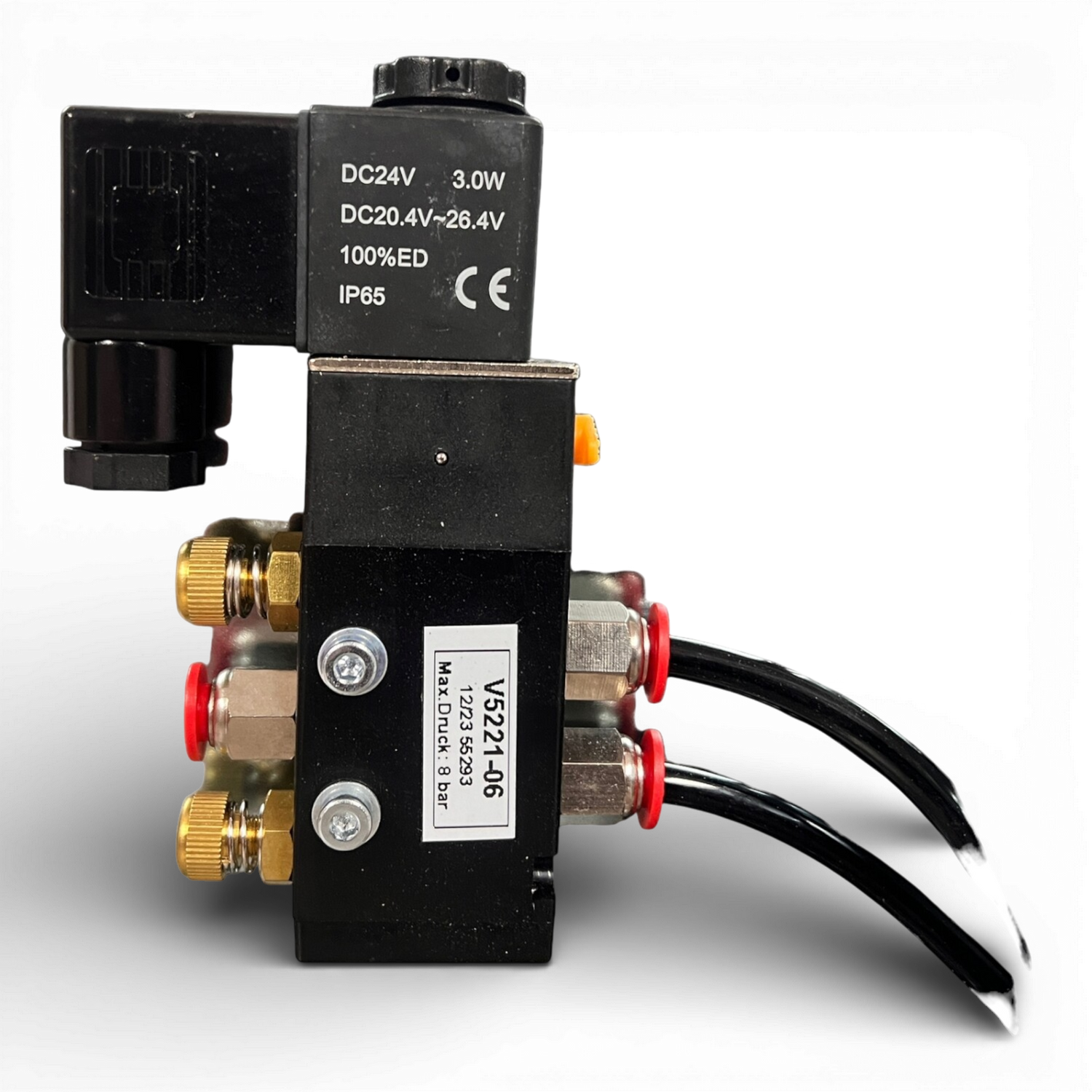

Ansteuerung über ein 5/2 Wege Ventil mit Federrückstellung. Öffnet bei Spannung an der Spule und schließt im spannungslosen Zustand. Standard 24 V. Optional 230 V sowie 24 V Wechselstrom oder 24 V Gleichstrom auf Anfrage. Spulenspannung bei Bestellung angeben.

Technische Daten

Betätigung: pneumatisch

Pneumatikanschluss: 6 mm außen

Magnetventil: integriert

Maximaler Betriebsdruck Druckluft: 8 bar

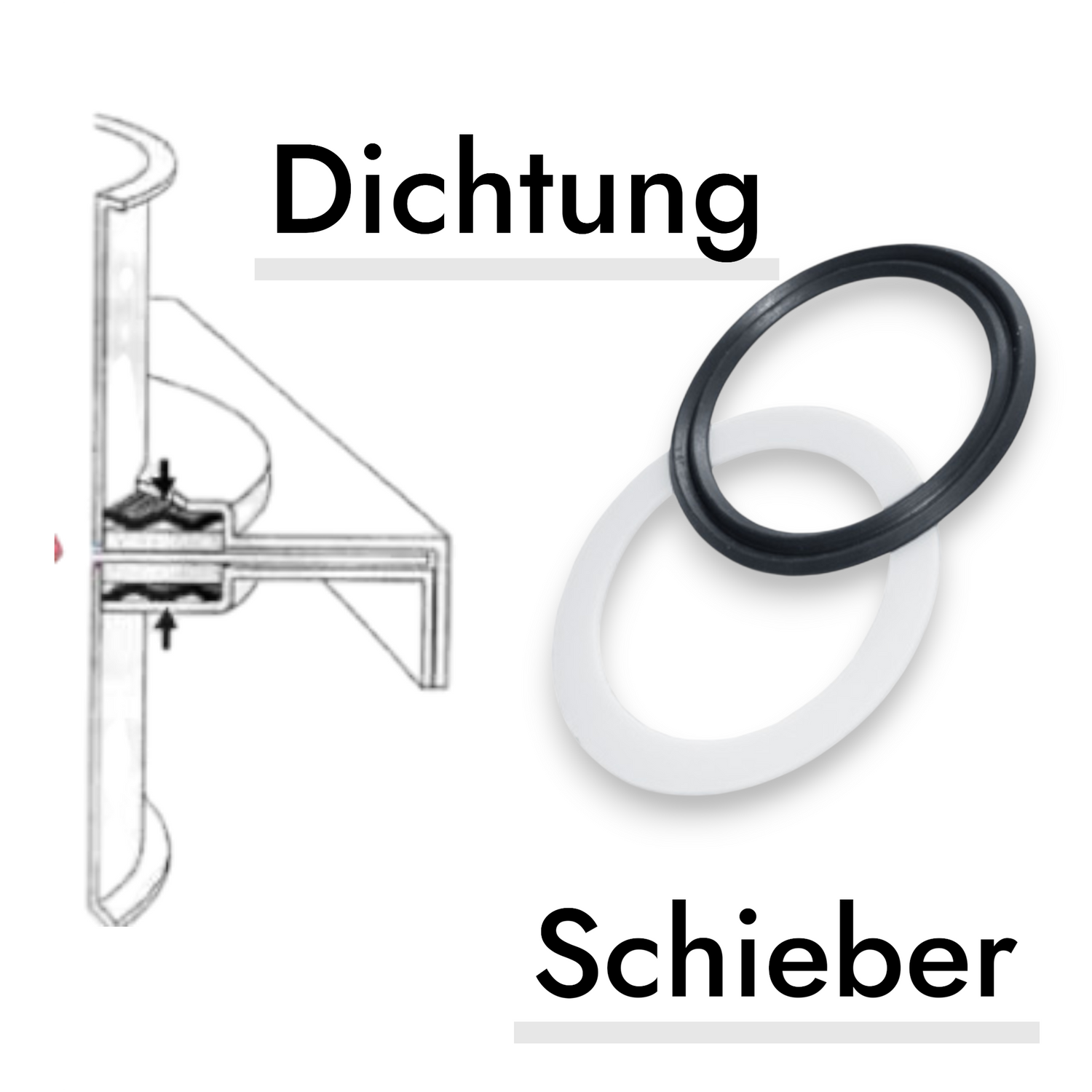

Abdichtung

PE HD Dichtringe in die Schieberhälften integriert

Zusätzliche elastische Dichtringe aus CR

Konstruktiver Aufbau

Betätigung über ein bis zwei Pneumatikzylinder

Gehäusehälften verschraubt

Lieferausführung

Ausführung mit Bordanschluss

Geeignet für industrielle Absaugsysteme wie Schuko Nestro Polytechnik etc.

Adaption auf Nordfab und Spänex auf Anfrage möglich

Technischer Einsatzzweck

Absperrschieber zur Steuerung von Luft und Förderströmen in Absaug und Pneumatiksystemen.

Zustand

Fabrikneu

Wichtiger Hinweis

Der Kunde hat die Eignung des Schiebers für den jeweiligen Einsatz selbst zu prüfen.

Maßskizzen (bitte die Bild-URLs nach dem Upload in deinen Shop hier eintragen)

:

Kompakte Maßtabelle
